Application of X-ray Powder Diffraction Method in Identification and Classification of Leptite
-
摘要: 变粒岩的鉴定通常以显微镜鉴定技术为主，但在显微镜下区分颗粒细小的长石、石英及绿泥石、蒙脱石、云母等层状硅酸盐矿物十分困难，仅通过显微鉴定技术对变粒岩进行定名可能产生较大误差，这对地质填图和原岩恢复工作会造成一些偏差，导致得出错误的地质结论。随着X射线衍射分析技术的发展，该技术已广泛应用于矿物学和岩石学的研究，本研究将结合X射线粉晶衍射技术，对显微镜下难以区分的细小矿物进行鉴定。共选用23件变粒岩样品，利用X射线粉晶衍射分析和显微镜岩石薄片鉴定技术，对变粒岩矿物组分进行检测，用X射线粉晶衍射矿物半定量分析结果验证岩石薄片鉴定结果准确性。显微镜岩石薄片鉴定结果与X射线粉晶衍射物相分析结果对比显示，10件样品定名一致，其余13件样品详细定名有差异。通过分析产生差异的原因，可以认为显微镜岩石薄片鉴定优势在于能确定岩石结构和构造，以及常见矿物组分；X射线粉晶衍射法的优势在于能检测出显微镜下较难区分的细小石英和长石颗粒的相对含量，并能检测出颗粒较小的绿泥石、蒙脱石及云母等层状硅酸盐矿物，该方法对含量较少、颗粒较细的矿物检测效果较好。实验证明将显微岩石薄片鉴定技术和X射线粉晶衍射技术相结合，才能更准确对变粒岩进行定名，为地学研究提供更符合客观实际的技术数据和分析结论。要点
(1)显微鉴定法能确定岩石结构和构造及常见矿物组分,但区分颗粒细小的矿物十分困难。
(2)X射线粉晶衍射法能检测出镜下难以区分的细小矿物以及层状硅酸盐矿物。
(3)将显微鉴定法与X射线粉晶衍射法相结合,对变粒岩进行准
Highlights(1) The microscopic identification method can determine rock texture, structure and common minerals, but it is very difficult to distinguish tiny minerals.
(2) X-ray powder diffraction can detect tiny minerals and layered silicate minerals that are difficult to identify using a microscope.
(3) Combined microscopic identification and X-ray powder diffraction methods can be used to name and classify leptite.
Abstract:BACKGROUNDThe identification of leptite is usually based on microscopic identification technology, but it is very difficult to distinguish tiny feldspar, quartz, and layered silicate minerals such as chlorite, montmorillonite and mica using a microscope. There could be a large error in the naming of leptite by microscopic identification methods, which will cause errors in geological mapping and original rock recovery, leading to incorrect geological conclusions. The development of X-ray powder diffraction analysis technology has led to its wide use in the study of mineralogy and petrology.OBJECTIVESTo identify tiny minerals that are difficult to distinguish under the microscope by using X-ray powder diffraction technology.METHODSA total of 23 leptite samples were selected. The mineral composition of leptite was detected by X-ray powder diffraction analysis and microscopic rock thin section identification technology. Semi-quantitative X-ray powder diffraction was used to verify the accuracy of the rock slice identification results.RESULTSThe comparison between the identification results of the microscopic rock slices and the X-ray powder diffraction phase analysis results showed that 10 out of 23 samples had the same name. Analyzing the reasons for the difference, it can be found that the advantage of microscopic rock identification was that it can be used to determine rock texture and structure, as well as common mineral components. The advantage of the X-ray powder diffraction method was that it can be used to detect the relative content of tiny quartz and feldspar particles that were difficult to distinguish under the microscope, and can detect tiny layered silicate minerals such as chlorite, montmorillonite and mica, which was effective for detecting minerals with less content and finer particles.CONCLUSIONSOnly by combining the microscopic rock thin identification technology and the X-ray powder diffraction technology can the leptite be named and classified more accurately. The combination of two techniques provides more objective technical data and analytical conclusions for geoscience research.
-
硅元素被国际土壤界认为继氮、磷、钾之后的第四种植物营养元素［1］。硅对植物的形态特征、生理特征和植物体内其他营养元素的分布有一定影响。硅可以促进植物生长，提高光合作用，提高根系活力，增强抗病能力，提高植物产量等［2］。土壤中硅的含量差异较大，形态也多种多样，主要有石英、二氧化硅以及硅酸盐或铝硅酸盐，其含量测定尤为重要［3-4］。
土壤和沉积物中硅含量测定的报道诸多，主要有分光光度法、X射线荧光光谱法(XRF)、激光诱导击穿光谱技术和电感耦合等离子体发射光谱法(ICP-OES)［5-10］。分光光度法操作繁琐、要求高，不适合批量样品测试［11］。行业标准《土壤和沉积物 无机元素的测定 波长色散X射线荧光光谱法》(HJ 780—2015)中采用XRF法需要高温熔融制样［12］，并且建立校准曲线比较繁琐。激光诱导击穿光谱技术的测试结果与标准值基本吻合［13］，准确度有待提高。ICP-OES法具有分析速度快、线性范围宽、检出限低、准确度高，并且能同时分析多种元素的优点，得到了广泛应用。ICP-OES法测定硅含量的前处理方法主要有碱性熔剂熔融制样或多种混合酸消解样品。行业标准《土壤和沉积物 11种元素的测定 碱熔-电感耦合等离子体发射光谱法》(HJ 974—2018)采用碱性熔剂高温熔融，酸解后利用ICP-OES法测定土壤和沉积物中硅含量。王龙山等［14］报道了一种采用高温熔融，超声提取ICP-OES测定岩石、水系沉积物和土壤样品中硅含量的方法。余浪等［3］报道了一种采用盐酸-硝酸-氢氟酸混合酸，100～110℃微波消解样品，以铑为内标，基体匹配法测定硅含量的方法。杨娜等［15］采用微波消解，ICP-OES法测定硅含量。采用ICP-OES法测定硅含量时，碱熔法引入大量盐，测试时会有基体干扰；浸提法只能测定有效硅含量；微波消解设备相对昂贵；传统消解方法易造成硅挥发损失。因此，亟需开发一种前处理简单、效率高、准确度高、经济实惠的测定土壤中全硅含量的方法。
用超声作为样品前处理有诸多报道，包括超声消解电感耦合等离子体质谱法(ICP-MS)测定烟丝中钾钠钙镁元素含量［16］、超声辅助逆王水提取ICP-MS测定PM2.5颗粒物中24种金属元素含量［17］，以及超声波水浴消解ICP-MS法测定土壤中Mn、Co、As、Ag、Cd、Sb和Bi元素含量［18］。在这些报道中，主要采用超声提取或超声辅助半消解测定样品中部分元素，这些元素稳定并且比较容易提取。本文在超声消解基础上，考虑混合酸消解时氢氟酸与硅反应生成的氟化硅易挥发损失、难以准确测定的特点，采用稀王水-氢氟酸-双氧水在密闭条件下超声消解样品，并对是否超声、是否密闭、超声条件及双氧水的加入量进行探讨，采用ICP-OES测定硅元素含量。将建立的方法测定国家标准物质GBW07401a(GSS-1a)、GBW07405a (GSS-5a)、GBW07377 (GSD-26)、GBW07379 (GSD-28)中硅含量，并与XRF结果进行对比，验证了方法的准确性和可靠性。
1. 实验部分
1.1 仪器与工作参数
Avio 500型电感耦合等离子体发射光谱仪(美国PerkinElmer公司)；超纯水机(MILLI-Q ADVANTRGE A10)；超声波清洗机(春霖公司)。
仪器谱线范围163～782nm；耐氢氟酸系统；功率1400W；进样量1.5mL/min；等离子气流速12L/min；辅助气流速0.5L/min；雾化气流速0.7L/min；径向观测方式。硅的分析谱线有251.611nm、212.412nm、288.158nm、252.851nm等，根据分析谱线的选取原则，分析应该选择灵敏度高、干扰少、线性范围宽的谱线，同时参照仪器推荐，最终选取元素的分析谱线为Si 251.611nm。
1.2 主要试剂
硝酸(CMOS纯，高纯半导体级)；盐酸(CMOS纯，高纯半导体级)；氢氟酸(CMOS纯，高纯半导体级)；双氧水(优级纯)；硅标准溶液(1000mg/L)：购自国家有色金属及电子材料分析测试中心。
1.3 样品和标准物质
土壤实际样品：在云南松林内设置一块20m×20m样地。在样地内按照S形路线，选取9个点，采集0～10cm表层土壤样品混合成一份样品，每份样品进行编号。样品带回实验室进行风干，去除石块和根系，研磨，过100目筛，部分样品用于测试分析。编号分别为8、18、23、28、31作为实际样品测试。
标准物质GBW07401a (GSS-1a)：暗棕壤，黑龙江西林铅锌矿区土壤，采用XRF法及重量法定值。GBW07405a (GSS-5a)：黄红壤，江西七宝山多金属矿区土壤，采用XRF法及重量法定值。GBW07377 (GSD-26)：水系沉积物成分标准物质，西藏纳木错沉积岩区，采用容量法定值。GBW07379 (GSD-28)：水系沉积物成分标准物质，云南兰坪铅锌矿区，采用容量法定值。以上标准物质都是中国地质科学院地球物理地球化学勘查研究所研制。
1.4 样品溶液和标准溶液的制备
样品溶液：准确称取 0.05～0.10g样品置于 50mL离心管中，精确至0.0001g，加入20mL水润湿，加6mL王水、6mL氢氟酸、6mL双氧水，密封后于75℃超声1h，待溶液冷却至室温后转移至1000mL塑料容量瓶中，用超纯水定容后摇匀，待用。若浓度过高，用超纯水稀释后测定样品；若有不溶物，静置过夜后取上清液测定样品。
标准溶液：分别移取硅元素标准溶液(1000mg/L)0、0.5、1、1.5、2、3、5mL于6支100mL容量瓶中，分别加入2%硝酸定容，配制成浓度为0、5、10、15、20、30、50mg/L系列的标准溶液。
2. 结果与讨论
2.1 样品前处理对硅含量测试结果的影响
土壤和沉积物中硅含量测定方法是：样品先与碱性熔剂熔融，熔融物经酸溶解后用ICP-OES进行测定。样品前处理操作繁琐，且熔融过程引入了大量碱金属，测定时基体效应明显。本文采用超声密闭混合酸(稀王水-氢氟酸-双氧水)消解土壤和沉积物中的硅，测定时用耐氢氟酸系统，并且定容至1000mL减少基体效应。为确定密闭条件、超声条件及双氧水的加入量对样品前处理的影响，进行了不同消解条件下的对比实验。
2.1.1 不同消解条件对样品测试结果的影响
以GBW07401a (GSS-1a)为例，在相同的酸浓度、密封条件及反应时间(1h)内，对样品分别进行静置、75℃加热及75℃超声处理，测试结果列于表1，并计算测试结果的相对误差。样品溶液加酸后，静置条件下测试结果明显偏低；75℃加热时测试结果有所提高，但测试结果仍偏低；75℃超声处理样品时，测定值与理论值符合。超声的空化作用及非线性效应有利于样品溶液的分散及促进化学反应进行，加速样品消解。因此，消解土壤和沉积物样品中的硅时，需要在75℃下超声处理样品。
表 1 不同消解条件下样品测试结果的比较Table 1. Comparison of results with different digestion conditions序号 实验条件 SiO2含量测定值
(%)RSD
(%)以SiO2计平均值
(%)SiO2含量认定值及
不确定度(%)以SiO2计相对误差
(%)1 静置 39.86 39.90 40.26 0.6 40.01 56.60±0.46 −29.31 2 75℃加热 51.13 51.34 50.92 0.4 51.13 56.60±0.46 −9.67 3 75℃超声 57.29 56.41 55.71 1.4 56.47 56.60±0.46 −0.23 2.1.2 密闭效果对样品前处理的影响
为确定密闭效果对样品前处理的影响，以GBW07401a(GSS-1a)为例，在相同的酸浓度、超声温度及时间内(1h)，进行了敞口、半封闭、密闭不同条件下处理样品，测试结果与理论值的相对误差越来越小(表2)。敞口或半封闭条件下消解样品，测试结果偏低；全封闭效果较好。可能是因为敞口或半封闭时，反应生成的四氟化硅易挥发损失，导致测试结果偏低，而密封条件下避免了硅的损失。超声消解样品，密闭条件下压力增加，与非密闭条件相比，相当于增加了温度和压力，样品在温度与压力的双重作用下消解速率加快，反应时间减少。因此，消解土壤和沉积物样品时需要采用密闭条件。
表 2 密闭条件对样品消解效果的影响Table 2. Influence of different sealing conditions on sample digestion序号 密闭方式 SiO2含量测定值
(%)RSD
(%)以SiO2计平均值
(%)SiO2含量认定值和
不确定度(%)以SiO2计相对误差
(%)1 敞口 49.14 49.14 48.84 0.3 49.04 56.60±0.46 −13.36 2 半密封 51.07 50.92 50.02 1.1 50.67 56.60±0.46 −10.48 3 密闭 57.29 56.41 55.71 1.4 56.47 56.60±0.46 −0.23 2.1.3 超声温度对样品前处理的影响
为确定超声温度对样品前处理的影响，以GBW07401a(GSS-1a)为例，在相同的酸浓度、密封条件及反应时间(1h)内，对样品分别进行不同温度下超声处理，测试结果列于表3，并计算测试结果的相对误差。室温(25℃)及45℃超声处理后，测试结果均偏低；75℃超声1h，测试结果与理论值相符；温度升高至85℃，测试结果与理论值基本相符。低温条件下超声对消解效果影响不明显，可能只是分散作用；随着超声温度升高，超声与加热的双重作用使消解速率逐渐加快。温度太低不利于消解反应的进行，需要很长时间才能消解完全；温度太高，可能会影响离心管密封效果，导致结果偏低。因此，消解土壤和沉积物样品中的硅时选择75℃。
表 3 超声温度对样品消解效果的比较Table 3. Comparison of results with different ultrasound temperature序号 超声温度
(℃)SiO2含量测定值
(%)RSD
(%)Si含量平均值
(%)以SiO2计平均值
(%)SiO2含量认定值和
不确定度(%)以SiO2计相对误差
(%)1 25 40.48 40.82 40.82 0.5 19.03 40.71 56.60±0.46 −28.07 2 45 45.59 45.46 44.88 0.8 21.18 45.31 56.60±0.46 −19.95 3 75 57.29 56.41 55.71 1.4 26.40 56.47 56.60±0.46 −0.23 4 85 55.45 56.71 56.18 1.1 26.23 56.11 56.60±0.46 −0.87 2.1.4 超声时间对样品前处理的影响
为确定超声时间对样品前处理的影响，以GBW07401a(GSS-1a)为例，在相同的酸浓度、密封条件及反应温度下，对样品分别进行不同超声时间处理，测试结果列于表4，并计算相对误差。75℃下超声0.5h，样品大部分已消解完全，超声1h样品已消解完全。随着超声时间延长，消解结果逐渐完全并保持稳定，测试结果与理论值越来越接近，相对误差也越来越小。为节省时间，选择样品溶液超声1h。
表 4 超声时间对样品前处理效果的比较Table 4. Comparison of results with different ultrasound time序号 超声时间
(h)SiO2含量测定值
(%)RSD
(%)Si含量平均值
(%)以SiO2计平均值
(%)SiO2含量认定值和
不确定度(%)以SiO2计相对误差
(%)1 0.5 50.34 49.68 50.38 0.8 23.43 50.13 56.60±0.46 −11.43 2 1 57.29 56.41 55.71 1.4 26.40 56.47 56.60±0.46 −0.23 3 2 57.08 57.10 56.22 0.9 26.55 56.80 56.60±0.46 0.35 4 3 56.26 56.50 56.29 0.2 26.34 56.35 56.60±0.46 −0.44 2.1.5 超声功率对样品前处理的影响
为确定超声功率对样品前处理的影响，以GBW07401a(GSS-1a)为例，在相同的酸浓度、密封条件、超声温度及超声时间内，对样品进行不同功率超声处理，测试结果列于表5，并计算测试结果的相对误差。随着超声功率增加，硅含量测试值逐渐增大，并与理论值越来越接近，测试值的相对误差也越来越小。当超声功率增大到一定值，测试结果与理论值相符。因此，消解样品时选择300W功率。
表 5 超声功率对样品前处理效果的测试结果比较Table 5. Comparison of results with different ultrasound powder序号 超声条件 Si含量测定值
（%）RSD
（%）Si含量测定平均值
(%)以SiO2计平均值
（%）SiO2含量认定值
及不确定度（%）以SiO2计相对误差
（%）1 75℃超声功率120W 56.44 55.64 55.39 1.0 26.09 55.82 56.60±0.46 −1.38 2 75℃超声功率240W 55.90 55.97 55.75 0.3 26.10 55.87 56.60±0.46 −1.29 3 75℃超声功率300W 57.29 56.41 55.71 1.4 26.40 56.47 56.60±0.46 −0.23 4 75℃超声功率360W 56.50 56.95 56.97 0.5 26.55 56.80 56.60±0.46 0.35 2.1.6 双氧水对样品前处理效果的影响
超声条件确定后，为确定双氧水对样品消解的影响，以GBW07401a(GSS-1a)为例，在其他条件相同的情况下，进行了不同添加量的双氧水对样品消解对比实验，测试结果见表6，并计算测试结果的相对误差。相同超声条件下，不加双氧水时，测试结果明显偏低；加入3mL双氧水后，测试结果有一定程度提高，但还是低于理论值；加入6mL双氧水和加入9mL双氧水后测试结果均与理论值相符，因此选择加入6mL双氧水。
表 6 不同添加量的双氧水对样品进行消解测试结果比较Table 6. Comparison of results with different amounts of hydrogen peroxide added序号 双氧水用量
（mL）Si含量测定值
（%）RSD
（%）Si含量测定平均值
(%)以SiO2计平均值
（%）SiO2含量认定值
及不确定度（%）以SiO2计相对误差
（%）1 0 42.89 42.25 42.44 0.8 19.88 42.53 56.60±0.46 −24.86 2 3 50.30 48.97 48.50 1.9 23.02 49.26 56.60±0.46 −12.97 3 6 57.29 56.41 55.71 1.4 26.40 56.47 56.60±0.46 −0.23 4 9 55.92 55.73 56.78 1.0 26.24 56.14 56.60±0.46 −0.81 采用稀王水-氢氟酸-双氧水消解试样，75℃密闭条件下超声，可发生的反应有：
HNO3+3HCl= 2H2O+Cl2+NOCl
H2O2+HNO3=HNO2+H2O+O2↑
2H2O2+2HCl=2HClO+2H2O=O2+2HCl+2H2O
Cl2+H2O2=2HCl+O2
3mL盐酸和1mL硝酸加热时，生成的氯化亚硝酰和新生的氯气具有较强的氧化性；双氧水与硝酸反应生成的亚硝酸，它的氧化能力在稀溶液时比NO3−离子还强；双氧水与盐酸反应生成的次氯酸具有很强的氧化性，可以把盐酸氧化成氯气；因此，反应生成的各种氧化性物质与酸的作用加速了样品溶解，并且土壤和沉积岩样品分解后的大多数矿物生成氯化物或氯配离子转入溶液，氯离子的配位作用进一步加速了样品溶解。稀酸处理样品，生成的氟化硅与水反应生成氟硅酸和硅酸。3SiF4+4H2O=2H2SiF6+H4SiO4，促进大量硅元素进入水溶液，减少了SiF4气体含量，抑制硅元素损失。采用稀王水-氢氟酸-双氧水消解试样，大大提高了反应效率，缩短反应时间，简化了前处理操作。表明土壤和沉积物中硅的测定可采用稀王水-氢氟酸-双氧水在全封闭条件下，75℃超声1h，测试结果准确。
2.2 校准曲线和方法检出限
将配制好的标准溶液在仪器工作条件下进行测定，分析线251.611nm，以Si元素浓度为横坐标、强度为纵坐标，采用线性计算截距的方式，绘制标准曲线。Si元素线性回归方程为：y=3573.41847x−430.08986，相关系数为0.999974，在5～50mg/L范围内线性良好。在最优工作条件下，按照实验方法，连续测定11次2%硝酸空白溶液，硅含量测试结果（mg/L）分别为：0.145、0.147、0.146、0.145、0.146、0.145、0.146、0.145、0.144、0.144、0.144。以测试结果的3倍标准偏差乘以稀释倍数(按称重0.1g，定容到1000mL)，计算方法检出限为0.0395mg/g。
2.3 方法精密度和准确度验证
选取不同种类的国家标准物质GBW07401a、GBW07405a、GBW07377、GBW07379进行测试，每个标准物质平行分析 11 次。计算平均值与标准值之间的相对误差(%)来衡量方法准确度；计算 11 次平行测定的相对标准偏差(RSD)来衡量方法精密度。由表7可知，RSD在 0.26%～0.54%，说明方法精密度良好。ICP-OES测定值与标准值的相对误差在−0.28%～0.25%，说明方法准确度良好。
表 7 方法精密度和准确度实验Table 7. Precision and accuracy tests of the method标准物质编号 Si含量测定值
(%)RSD
(%)Si含量测定
平均值(%)以SiO2计
平均值（%）SiO2含量认定值
及不确定度（%）以SiO2计
相对误差（%）GBW07401a 56.91 56.80 56.84 0.40 26.52 56.74 56.60±0.46 0.25 56.22 56.93 56.65 56.99 56.71 56.91 56.69 56.50 GBW07405a 61.48 61.18 61.81 0.31 28.68 61.35 61.52±0.39 −0.28 61.16 61.33 61.25 61.21 61.21 61.44 61.36 61.38 GBW07377 63.50 63.17 63.75 0.26 29.65 63.43 63.48±0.43 −0.08 63.52 63.47 63.43 63.35 63.28 63.56 63.24 63.50 GBW07379 69.38 69.98 69.21 0.54 32.62 69.75 69.66±0.6 0.13 70.15 69.79 70.08 69.87 70.17 69.76 69.12 69.70 2.4 不同分析方法测试结果比对
为确定该方法的实用性，选取了不同硅含量的土壤实际样品，样品编号分别为8、18、23、28、31，每个样品称取5个平行样品，用本文的超声法快速消解样品并测试，同时用XRF法进行测定(三次测定，给出平均值)。由表8测试结果可知，实际样品两种方法比对发现，结果有部分偏差，两种方法的相对误差在−12.6%～27.1%，说明这两种方法测定结果偏差较大。而采用本文方法测定不同硅含量土壤样品的RSD为0.52%～0.77%，测试结果精密度良好，表明本文方法适用于实际样品测试。
表 8 实际样品测试结果比对Table 8. Comparison of analytical results of SiO2 content in actual samples实际样品编号 本文方法Si含量测定值
(%)RSD
（%）Si含量测定平均值
(%)XRF法Si含量测定值
(%)相对误差
(%)样品8 29.98 29.72 30.18 29.68 29.90 0.68 29.89 26.12 −12.60 样品18 12.13 12.03 12.22 12.04 12.06 0.66 12.10 15.38 27.10 样品23 14.91 15.11 14.95 14.93 15.17 0.77 15.01 17.07 13.70 样品28 29.93 29.75 29.80 29.86 30.15 0.52 29.90 27.67 −7.46 样品31 31.81 31.65 31.96 31.66 31.54 0.52 31.72 29.28 −7.69 对国家标准物质GBW07401a、GBW07405a、GBW07377、GBW07379也同时采用XRF法测定(三次测定，给出平均值)进行测试比对。由表9测试结果可知，本文方法与XRF测试结果有部分偏差，相对误差在−0.65%～4.80%。根据行业标准《土壤和沉积物 无机元素的测定 波长色散X射线荧光光谱法》(HJ 780—2015)可知，国家有证标准物质中元素含量在5%以上时，误差要求在5%以内，除了GBW07405a在认定值范围内，其余三个标准物质均在XRF测量误差范围以内。
表 9 标准物质测试结果比对Table 9. Comparison of analytical results of SiO2 content in national standard substances标准物质编号 本文方法Si含量
测定平均值(%)RSD
（%）XRF法Si含量
测定值(%)以SiO2计XRF法
测定值(%)SiO2含量认定值
及不确定度（%）以SiO2计本文方法与
XRF法相对误差(%)GBW07401a 26.52 0.40 27.69 59.24 56.60±0.46 4.66 GBW07405a 28.68 0.31 28.57 61.12 61.52±0.39 −0.65 GBW07377 29.65 0.26 31.10 66.53 63.48±0.43 4.80 GBW07379 32.62 0.54 33.17 70.96 69.66±0.6 1.87 3. 结论
建立了超声快速消解ICP-OES法快速测定土壤和沉积物中硅元素含量的分析方法。通过优化样品前处理条件，对密闭条件、超声时间、超声温度及双氧水加入量进行筛选，选择合适的分析谱线，测定了土壤和沉积物国家标准物质GBW07401a、GBW07405a、GBW07377、GBW07379中的硅含量，并进行了精密度及准确度实验，其相对标准偏差(RSD)在 0.26%～0.54%，相对误差在−0.28%～0.25%。并通过实际样品测试，验证了本文方法的适用范围。
与XRF法测试结果对比，本文方法操作简便、成本低，适用于大批量样品中易挥发元素硅的测定，对于其他易挥发元素的测定需要进一步探索。
-
![]()
图 1 四种变粒岩显微镜下特征
a—电气二长变粒岩；b—黑云斜长变粒岩；c—白云母二长变粒岩；d—二云二长变粒岩。
Figure 1. Features of four kinds of leptite under the microscope
![]()

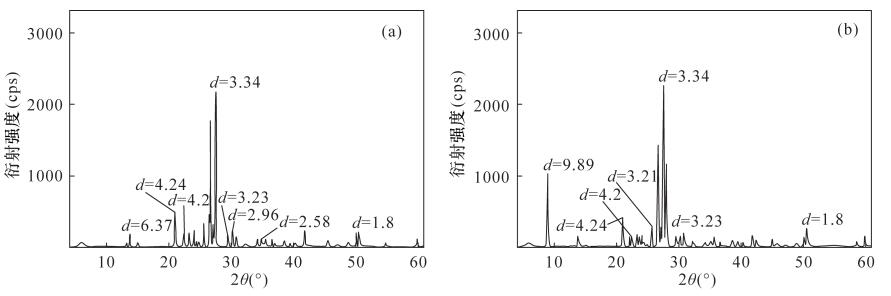

图 2 变粒岩X射线粉晶衍射图谱
a—电气微斜变粒岩(p3)；b—黑云二长浅粒岩(b117)。
Figure 2. X-ray powder diffraction patterns of leptite
表 1 显微鉴定变粒岩岩石矿物成分
Table 1 Microscopic identification of mineral composition of leptite
样品编号 岩石名称 矿物含量(%) 石英 微斜长石 斜长石 金属矿物 白云母 黑云母 电气石 透闪石 绿帘石 b67 黑云斜长变粒岩 25 - 55 - 2 18 - - - b93 电黑二长变粒岩 20 40 12 3 - 10 15 - - b94 电黑二长变粒岩 20 40 10 3 - 12 15 - - b95 电黑二长变粒岩 20 40 15 5 - 10 10 - - b97 电黑二长变粒岩 20 45 15 6 - 4 10 - - b103 黑云二长变粒岩 25 45 15 5 - 10 - - - b113 电气微斜变粒岩 21 60 - 2 - 2 15 - - b114 黑云斜长变粒岩 20 6 60 3 - 8 1 2 - p2 磁铁微斜变粒岩 25 65 10 - - - - - p3 电气二长变粒岩 25 35 20 2 - 3 15 - - p4 电气二长变粒岩 24 45 10 5 - 1 15 - - p5 电气二长变粒岩 25 45 10 6 - 4 10 - - p9 磁铁微斜变粒岩 23 65 - 10 - 2 - - - p97 黑云斜长变粒岩 35 - 50 5 - 10 - - - p98 黑云斜长变粒岩 36 - 50 2 2 8 - - 2(黝帘石) p99 二云二长变粒岩 33 15 30 5 5 10 - - 2(黝帘石) p100 白云二长变粒岩 35 40 10 5 10 - - - - p102 白云二长变粒岩 35 35 15 5 10 - - - - p103 白云二长变粒岩 35 25 20 5 13 2 - - - p105 二云二长变粒岩 20 50 10 5 10 5 - - - p106 二云二长变粒岩 25 40 15 5 8 7 - - - p123 角闪二长变粒岩 5 50 10 2 - - - 8 25 p124 角闪二长变粒岩 5 60 10 1 - - - 10 14
下载: 导出CSV
表 2 变粒岩矿物成分X射线粉晶衍射分析结果
Table 2 Analytical results of mineral composition of leptite by X-ray powder diffractometer
样品编号 岩石名称 矿物含量(%) 石英 钾长石 斜长石 云母 绿帘石 绿泥石 电气石 磁铁矿 角闪石 黏土矿物 b67 黑云斜长变粒岩 32.7 - 38.7 14.1 2.6 11.9 - - - - b93 电气二长变粒岩 24.7 29.4 38.4 1.4 - - 3.4 - - 2.7 b94 电气二长变粒岩 32.2 24.1 31.1 4.9 - - 2.9 - - 4.7 b95 电气二长变粒岩 35.3 17.3 40.0 - - - 3.5 0.5 - 3.4 b97 电气二长变粒岩 36.2 20.7 28.3 2.1 - - 8.4 0.6 - 3.7 b103 黑云二长变粒岩 27.3 15.2 49.8 5.8 - - - - - 1.9 b113 辉石微斜变粒岩 17.4 60.3 3.1 2.8 - - - 2.1 12.7 1.6 b114 黑云斜长变粒岩 12.5 8.3 59.1 13.6 - 1.6 - - 4.8 - P2 磁铁微斜变粒岩 21.0 70.8 - - - - - 5.8 - 2.5 P3 电气微斜变粒岩 16.2 70.5 - - - - 10.8 - - 2.5 P4 电气微斜变粒岩 27.0 58.8 - - - - 9.4 3.0 - 1.8 P5 电气微斜变粒岩 20.3 64.0 - - - 2.1 10.5 3.1 - - P9 磁铁二长变粒岩 20.4 42.3 27.4 - - - - 6.3 - - P97 黑云斜长变粒岩 50.3 - 43.4 5.1 - - - - - 1.2 P98 二长浅粒岩 27.5 45.4 22.6 0.8 - - - - - 3.7 P99 二云二长变粒岩 46.4 25.8 13.5 11.9 - - - - - 2.3 P100 白云微斜浅粒岩 64.3 26.0 - 7.3 - - - - - 2.4 P102 白云斜长变粒岩 56.0 7.5 14.4 19.9 - - - - - 2.2 P103 白云二长变粒岩 43.5 25.3 20.9 7.7 - - - - - 2.6 P105 二云斜长变粒岩 56.5 8.3 25.7 5.8 - - - - - 3.7 P106 二云斜长变粒岩 53.7 7.3 19.3 17.9 - - - - - 1.8 P123 角闪微斜变粒岩 4.7 66.8 4.3 - 10.1 - - - 11.6 2.4 P124 角闪微斜变粒岩 4.5 58.1 9.9 - 8.9 - - - 15.5 3.1
下载: 导出CSV
表 3 变粒岩显微鉴定定名与X射线粉晶衍射分析定名对比
Table 3 Comparison of leptite naming by microscopic identification and X-ray powder diffraction analysis
样品编号 岩石薄片定名 XRD+岩石薄片定名 b67 黑云斜长变粒岩 黑云斜长变粒岩 b93 电黑二长变粒岩 电气二长变粒岩 b94 电黑二长变粒岩 电气二长变粒岩 b95 电黑二长变粒岩 电气二长变粒岩 b97 电黑二长变粒岩 电气二长变粒岩 b103 黑云二长变粒岩 黑云二长变粒岩 b113 电气微斜变粒岩 辉石微斜变粒岩 b114 黑云斜长变粒岩 黑云斜长变粒岩 P2 磁铁微斜变粒岩 磁铁微斜变粒岩 P3 电气二长变粒岩 电气微斜变粒岩 P4 电气二长变粒岩 电气微斜变粒岩 P5 电气二长变粒岩 电气微斜变粒岩 P9 磁铁微斜变粒岩 磁铁二长变粒岩 P97 黑云斜长变粒岩 黑云斜长变粒岩 P98 黑云斜长变粒岩 二长浅粒岩 P99 二云二长变粒岩 二云二长变粒岩 P100 白云二长变粒岩 白云微斜浅粒岩 P102 白云二长变粒岩 白云二长变粒岩 P103 白云二长变粒岩 白云二长变粒岩 P105 二云二长变粒岩 二云二长变粒岩 P106 二云二长变粒岩 二云二长变粒岩 P123 角闪二长变粒岩 角闪微斜变粒岩 P124 角闪二长变粒岩 角闪微斜变粒岩
下载: 导出CSV
表 4 变粒岩显微鉴定与X射线粉晶衍射分析优势对比
Table 4 Comparison of the advantages of microgranularity identification and X-ray powder diffraction analysis
样品
编号鉴定方法 矿物含量(%) 钾长石 斜长石 白云母 黑云母 绿泥石 黏土矿物 副矿物 帘石 b93 显微鉴定 40 12 - 10 - - 3 - XRD 29.4 38.4 1.4 - 2.7 - - b113 显微鉴定 60 - - 10 - - 2 - XRD 60.3 3.1 2.8 - 1.6 2.1 - p5 显微鉴定 45 10 - 4 - - 6 - XRD 64 - - 2.1 - 3.1 - p9 显微鉴定 65 - - 2 - - 10 - XRD 42.3 27.4 - - - 6.3 - p98 显微鉴定 - 50 2 8 - - 2 黝2 XRD 45.4 22.6 0.8 - 3.7 - - p100 显微鉴定 40 10 10 - - - 5 - XRD 26 - 7.3 - 2.4 - - p123 显微鉴定 50 10 - - - - 2 绿25 XRD 66.8 4.3 - - 2.4 - 绿10.1 注：由于X射线衍射分析没有区分出白云母和黑云母，其测量结果显示为云母的总含量。
下载: 导出CSV
-
何丽, 徐翠, 修迪, 等.将X粉晶射线法、电子探针分析与岩矿鉴定法应用于矿物分析[J].中国锰业, 2016, 34(3):159-163. http://www.cnki.com.cn/Article/CJFDTotal-ZGMM201603046.htm He L, Xu C, Xiu D, et al.Discussin on how to apply the X-ray powder diffraction, the electron microprobe analysis and the rock ore appraisal to the rock and mineral analysis reasonably[J].China's Manganese Industry, 2016, 34(3):159-163. http://www.cnki.com.cn/Article/CJFDTotal-ZGMM201603046.htm
陈爱清, 江向峰, 李国武, 等.微量样品的X射线粉晶衍射分析研究[J].矿物学报, 2017, 37(1/2):1-6. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=kwxb201701001 Chen A Q, Jiang X F, Li G W, et al.A study on X-ray powder diffraction of micro sample[J].Acta Mineralogica Sinica, 2017, 37(1/2):1-6. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=kwxb201701001
沈春玉, 储刚.X射线衍射定量相分析新方法[J].分析测试学报, 2003, 22(6):80-82. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=fxcsxb200306024 Shen C Y, Chu G.A new method for quantitative X-ray diffraction phase analysis[J].Journal of Instrumental Analysis, 2003, 22(6):80-82. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=fxcsxb200306024
孙以谏.X射线晶体学对造岩矿物研究的应用[J].资源调查与环境, 2002, 23(3):172-178. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=hsdzykc200203003 Sun Y J.Application of X-ray crystallography on studying rock-forming mineral[J].Resources Survey & Environment, 2002, 23(3):172-178. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=hsdzykc200203003
李杨.X射线粉晶衍射法结合显微镜薄片观测运用于具隐晶质岩石的鉴定[J].中国金属通报, 2018(2):246-247. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=zgjstb201802156 Li Y.X-ray powder crystal diffraction method combined with microscopy observation for identification of cryptocrystalline rocks[J].China Metal Bulletin, 2018(2):246-247. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=zgjstb201802156
何丽, 范超, 田颖, 等.X射线粉晶衍射法结合运用于岩矿鉴定的薄弱部分——隐晶质岩石[J].中国锰业, 2017, 35(6):132-135. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=zgmengy201706037 He L, Fan C, Tian Y, et al.X-ray powder diffraction to vulnerable part of mineral and rock identification-Cryptocrystalline rocks[J].China's Manganese Industry, 2017, 35(6):132-135. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=zgmengy201706037
胡耀东.光学显微镜鉴定、扫描电镜(能谱)及微区衍射在微量矿物检测中的联合应用[J].云南冶金, 2015, 44(1):63-66. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=ynyj201501015 Hu Y D.The combied application of optical microscope indentification, scanning electron microscope (energy spectrum) and micro mineral detection[J].Yunnan Metallurgy, 2015, 44(1):63-66. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=ynyj201501015
宋颖.岩石矿物鉴定方法综述[J].化工管理, 2018, 23(8):237-238. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=hggl201823166 Song Y.Summary of rock mineral identification methods[J].Chemical Enterprise Management, 2018, 23(8):237-238. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=hggl201823166
廖冰冰.岩矿鉴定工作现状及其发展趋势分析[J].资源信息与工程, 2018, 33(2):27-28. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=0120181102709837 Liao B B.Analysis of the status and development trend of rock and mineral identification[J].Resource Information and Engineering, 2018, 33(2):27-28. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=0120181102709837
殷悦.浅谈岩石矿物鉴定的方法与应用[J].化工设计通讯, 2017, 43(6):136. http://d.wanfangdata.com.cn/periodical/hgsjtx201706124 Yin Y.Analysis on the method and application of rock mineral indentification[J].Chemical Engineering Design Communications, 2017, 43(6):136. http://d.wanfangdata.com.cn/periodical/hgsjtx201706124
游振东.变质岩电子岩相学初探[J].地质科技情报, 1984(3):11-17. http://www.cnki.com.cn/Article/CJFDTotal-DZKQ198403004.htm You Z D.Preliminary study on electronic petrography of metamorphic rocks[J].Geological Science and Technology Information, 1984(3):11-17. http://www.cnki.com.cn/Article/CJFDTotal-DZKQ198403004.htm
陈曼云, 金巍, 郑常青.变质岩鉴定手册[M].北京:地质出版社, 2009:69-71. Chen M Y, Jin W, Zheng C Q.Metamorphic rock identification manual[M].Beijing:Geological Publishing House, 2009:69-71.
He B B.Introduction to two-dimensional X-ray diffraction[J].Powder Diffraction, 2003, 18(2):71-80. doi: 10.1154/1.1577355
廖立兵, 李国武.X射线衍射方法与应用[M].北京:地质出版社, 2008:134-136. Liao L B, Li G W.X-ray diffraction methods and their application[M].Beijng:Geological Publishing House, 2008:134-136.
马礼敦.X射线粉晶衍射的新起点——Rietveld全谱拟合[J].物理学进展, 1996, 16(2):251-256. http://www.cqvip.com/Main/Detail.aspx?id=2019071 Ma L D.The new starting point of X-ray powder diffraction-Rietveld whole pattern fitting[J].Progress in Physics, 1996, 16(2):251-256. http://www.cqvip.com/Main/Detail.aspx?id=2019071
伍月, 刘欣, 张波, 等.X射线粉晶衍射基体清洗法在矿物定量分析中的应用[J].地质与资源, 2017, 26(3):323-328. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=gjsdz201703017 Wu Y, Liu X, Zhang B, et al.The application and research of X-ray powder diffraction matrix flushing method in quantitative analysis[J].Geology and Resources, 2017, 26(3):323-328. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=gjsdz201703017
林伟伟, 宋友佳.沉积物中X射线衍射物相定量分析中的两种方法对比研究[J].地球环境学报, 2017, 8(1):83-86. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=dqhjxb201701010 Lin W W, Song Y J.A comparative study on X-ray diffraction mineral quantitative analysis of two methods in sediments[J].Journal of Earth Enviroment, 2017, 8(1):83-86. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=dqhjxb201701010
邱贤荣, 齐砚勇, 唐志强.全谱拟合定量分析石灰石[J].分析科学学报, 2013, 29(1):146-148. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=fxkxxb201301035 Qiu X R, Qi Y Y, Tang Z Q.Rietveld quantitative analysis of limestone[J].Journal of Analytical Science, 2013, 29(1):146-148. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=fxkxxb201301035
冉敬, 郭创锋, 杜谷, 等.X射线衍射全谱拟合法分析蓝晶石的矿物含量[J].岩矿测试, 2019, 38(6):660-667. doi: 10.15898/j.cnki.11-2131/td.201902220025 Ran J, Guo C F, Du G, et al.Quantitative analysis of mineral composition of kyanite by X-ray diffraction with Rietveld refinement method[J].Rock and Mineral Analysis, 2019, 38(6):660-667. doi: 10.15898/j.cnki.11-2131/td.201902220025
Gualtieri M L, Romagnoli M, Miselli P, et al.Full quantitative phase analysis of hydrated lime using the Rietveld method[J].Cement & Concrete Research, 2012, 42(9):1273-1279. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=70d31ed7a08e6334b2700a3083fec6dc
Woodruff L, Cannon W F, Smith D B, et al.The distribution of selected elements and minerals in soil of the conterminous United States[J].Journal of Geochemical Exploration, 2015, 154:49-60. doi: 10.1016/j.gexplo.2015.01.006
Santini T C.Application of the Rietveld refinement method for quantification of mineral concentrations in bauxite residues (alumina refining tailings)[J].International Journal of Mineral Processing, 2015, 139:1-10. doi: 10.1016/j.minpro.2015.04.004
许乃岑, 沈加林, 张静.X射线衍射-X射线荧光光谱-电子探针等分析测试技术在玄武岩矿物鉴定中的应用[J].岩矿测试, 2015, 34(1):75-81. doi: 10.15898/j.cnki.11-2131/td.2015.01.010 Xu N C, Shen J L, Zhang J.Application of X-ray diffraction, X-ray fluorescence spectrometry and electron microprobe in the identification of basalt[J].Rock and Mineral Analysis, 2015, 34(1):75-81. doi: 10.15898/j.cnki.11-2131/td.2015.01.010
万洪波, 廖立兵.膨润土中蒙脱石物相的定量分析[J].硅酸盐学报, 2009, 37(12):2055-2060. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=gsyxb200912017 Wan H B, Liao L B.Quantitative phase analysis of montmorillonite in bentonite[J].Journal of the Chinese Ceramic Society, 2009, 37(12):2055-2060. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=gsyxb200912017
邓苗, 汪灵, 林金辉.川西微晶白云母的X射线粉晶衍射分析[J].矿物学报, 2006, 26(2):131-136. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=kwxb200602003 Deng M, Wang L, Lin J H.Characteristics of micro-crystal muscovite in west Sichuan, China:An X-ray powder diffraction analysis[J].Acta Mineralogical Sinica, 2006, 26(2):131-136. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=kwxb200602003
迟广成, 肖刚, 伍月, 等.X射线粉晶衍射仪在大理岩鉴定与分类中的应用[J].岩矿测试, 2014, 33(5):698-705. http://www.ykcs.ac.cn/article/id/13d400eb-eaeb-473e-9212-7624c93d3f47 Chi G C, Xiao G, Wu Y, et al.The application of X-ray powder diffraction to marble definition and classification[J].Rock and Mineral Analysis, 2014, 33(5):698-705. http://www.ykcs.ac.cn/article/id/13d400eb-eaeb-473e-9212-7624c93d3f47
迟广成, 肖刚, 汪寅夫, 等.铁矿石矿物组分的X射线粉晶衍射半定量分析[J].冶金分析, 2015, 35(1):38-44. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=yjfx201501007 Chi G C, Xiao G, Wang Y F, et al.Semi-quantitative analysis of the mineral components of iron ores by X-ray powder diffraction[J].Metallurgical Analysis, 2015, 35(1):38-44. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=yjfx201501007
郝原芳, 赵爱林.方解石、白云石定量分析——X射线衍射法快速分析[J].有色矿冶, 2005, 21(5):58-60. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=ysky200505020 Hao Y F, Zhao A L.A simple method of quantitative analysis for calcite and dolomite in rock by X-ray diffraction[J].Non-Ferrous Mining and Metallurgy, 2005, 21(5):58-60. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=ysky200505020
杜谷, 王坤阳, 冉敬, 等.红外光谱/扫描电镜等现代大型仪器岩石矿物鉴定技术及其应用[J].岩矿测试, 2014, 33(5):625-633. http://www.ykcs.ac.cn/article/id/3980f0fc-b8e1-4632-be00-cf45aba72902 Du G, Wang K Y, Ran J, et al.Application of IR/SEM and other modern instruments for mineral identification[J].Rock and Mineral Analysis, 2014, 33(5):625-633. http://www.ykcs.ac.cn/article/id/3980f0fc-b8e1-4632-be00-cf45aba72902
计量
- 文章访问数: 3365
- HTML全文浏览量: 1071
- PDF下载量: 49
京公网安备 11010202008159号
