Determination of Total Manganese in Manganese Ores with an Automatic Potentiometric Titration Method
-
摘要: 多批次的锰矿石锰含量滴定分析消耗大量人工，随着自动化电位滴定仪的普及，利用仪器完成容量滴定成为可能，而将手工滴定向自动电位滴定移植是当前需要解决的课题。本文建立了一套自动电位滴定仪测定锰矿石中锰含量的方法，确定了相关滴定参数和等当点识别标准。锰矿石样品采用盐酸、磷酸分解，硝酸去除碳和有机物，高氯酸氧化，形成样品溶液。自动电位滴定仪先用硫酸亚铁铵标准溶液对预先移取的重铬酸钾标准溶液和标定空白溶液分别进行氧化还原滴定，用铂复合电极指示，计算得到硫酸亚铁铵标准溶液浓度，再对样品空白溶液和样品溶液进行氧化还原滴定，得到样品锰含量，方法检测范围为5%～60%。采用本法分析国家一级标准物质，测定结果的准确度和精密度高；分析多个产地不同水平的锰矿石样品，测定结果与手工方法进行对照，经t检验无显著性差异。建立的滴定方法自动化程度高、方法稳健，适用于冶炼企业、港口商检等行业，具有推广价值。Abstract: In the batch analysis of manganese content in manganese ore with artificial titration method, it consumes a large amount of manual labor. With the popularity of automatic potentiometric titrator, it is possible to complete the volumetric titration using the instrumental equipment. The manual titration is conversed to the automatic potentiometric titration is the urgent study subject to be solved. In the paper, a method for the determination of manganese content in manganese ores with automatic potentiometric titration was established. The related titration parameters and the equivalence point identification standards is identified. Manganese ore sample was decomposed with hydrochloric acid and phosphoric acid, the carbon and organic matters in the sample were removed with nitric acid, then the sample solution was prepared with perchloric acid. In the experiment, at first, the platinum composite electrode was indicator electrode, the oxidation and reduction titration was made for the pre-pipette potassium dichromate standard solution and the blank solution with ferrous ammonium sulfate standard solution, the concentration of ammonium ferrous sulfate standard solution was calculated. Then, the oxidation and reduction titration was made for the sample blank solution and sample solution, the content of manganese was calculated. The detection range of the method for manganese is 5%-60%. The method was used to the determination of national standard reference materials, the accuracy and precision were high. A plurality of ore samples with different level of manganese from different mine area were determined using this automatic titration method, the analytical results had no significant difference with manual method by t-test. Titration method and high degree of automation, methods of robust, suitable for smelting enterprises, the port inspection and other industries, has the value of popularization. The automatic titration is robust, and is suitable for ore analysis in smelting enterprises and port inspection.
-
锰矿是工业产业重要的基础性大宗原料矿产，中国的电解锰产量占了全世界的95％。锰还是钢最基本的元素，是对钢及其钢材性能产生重要影响的合金化元素，所有钢种及其钢材都含锰。锰多以化合物形式广泛分布于自然界，几乎各种矿石及硅酸盐的岩石中均含有锰矿。近年来我国对锰矿消费需求量大，且我国锰矿又多是贫、杂、含磷量偏高的低品位矿，作为最大的锰系铁合金生产国，我国的锰矿资源已经远远不能满足需求，与国内的贫锰矿搭配使用[1]。2011年全国各口岸进口锰矿石约1350万吨，仅天津口岸进口批次达到1500余批，主要进口国为南非、澳大利亚、加蓬、巴西、加纳五国。近年来，进口贸易商不断拓展海外市场，缅甸、印度尼西亚、印度、菲律宾、纳米比亚、摩洛哥等非主要锰矿生产国的矿石也大量进口至国内，其锰含量水平差异较大，杂质元素水平较为复杂。面对检验批次的大幅度增加，矿产品检验检疫行业迫切需要开展多批次自动化检测锰矿石中锰含量的实施方案，以降低劳动强度，提高锰矿石中锰分析的准确度和精密度。
目前锰矿石中锰含量的测定方法包括X射线荧光光谱法[2]、手工电位滴定法[3]、手工目视滴定法[3]等。X射线荧光光谱法分析锰含量时由于锰矿的高湿存水，熔制玻璃片时要求操作者具备很高的经验，否则很容易产生气泡，而且需要配备多个水平的标准样品，另外检测成本较高。手工电位滴定法操作手续繁杂，无法移植到自动电位滴定仪上。手工目视滴定法相对于其他方法溶样较为简单，滴定方法适合移植到自动电位滴定仪。本文建立了锰含量的自动电位滴定法，对自动电位滴定仪滴定锰含量的电位变化特点进行深入分析，确定了滴定参数，优化滴定速度，对标定空白和样品空白溶液测定给出了测定方法，实现手工滴定向自动电位滴定的转变。
1. 自动电位滴定法的实现
现有文献[3-4]有两种手工滴定方法可供选择：高锰酸钾电位滴定法和目视滴定法。
KMnO4电位滴定法的反应方程式为：
该法滴定时需要分取样品溶液至盛有焦硫酸钠的溶液中且需要不断搅拌，当出现沉淀时需要增加焦硫酸钠溶液，以保证溶液清亮。还需调节试液pH值，再用KMnO4标准溶液进行电位滴定。故该法向自动电位滴定法移植时有困难。
目视滴定法反应方程式为：
采用该法将样品分解，Mn氧化成+3价后，滴定步骤可在自动电位滴定仪上直接完成，采用氧化还原电极判断终点，不用指示剂，从而避免了指示剂的干扰[5]，无需调节酸度等操作，能够适应不同锰含量范围的样品。因此，选择手工目视滴定法向自动电位滴定法进行移植更为简便。
2. 实验部分
2.1 仪器
809型自动电位滴定仪(瑞士Metrohm公司)，配3个滴定单元；自动滴定单元为50 mL；10322840型铂复合电极(瑞士Metrohm公司)；814型自动样品转换器(瑞士Metrohm公司)。
2.2 主要试剂
重铬酸钾标准溶液
硫酸亚铁铵标准溶液 c[(NH4)2Fe(SO4)2·6H2O]≈0.040 mol/L：称取15.68 g硫酸亚铁铵[(NH4)2Fe(SO4)2·6H2O](天津市天大化工实验厂产品)，溶于1000 mL的5%硫酸中。
硫磷混合酸：400 mL硫酸(20%)和50 mL磷酸按比例混匀。
盐酸、硝酸、硫酸、磷酸、高氯酸。除特别注明外试剂均为分析纯，水为新鲜去离子水。
2.3 实验方法
准确称取0.2 g空气平衡试样，加5 mL盐酸和20 mL磷酸，在约200℃的电热板上加热分解10 min后取下，加 3～5 mL硝酸，继续加热至微冒磷酸烟，取下稍冷，加2 mL高氯酸在约250℃下加热至液面平静，使二价锰氧化完全，即刻取下，防止焦磷酸盐析出。冷却至约70℃后加50 mL水，充分摇动溶解，流水冷却至室温。转移至自动电位滴定仪上的150 mL专用滴定杯中，调整溶液体积约80 mL。同时称取试料测定湿存水[6]。
3. 结果与讨论
3.1 滴定参数的确定

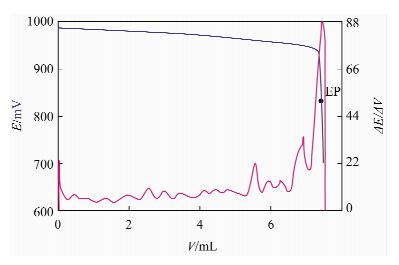

无论是用硫酸亚铁铵滴定标定空白中的重铬酸钾还是测试试样滴定三价锰，都是从高电位向低电位滴定，其滴定拐点很“陡”，先兆不明显，在临近终点前0.20 mL都不会出现较大的电位下降，但终点突跃明显，突跃电位差达300 mV，发生在600～900 mV之间，发生突跃的体积范围在0.30 mL左右。仪器提供了“优化”、“快”、“慢”三种可选滴定参数模式，通过控制仪器滴定参数发现，三种模式均得不到理想的滴定曲线，也就找不到理想的等当点,如图 1所示。经过调试，先将信号漂移值适当调小，以增加预判能力。由于滴定时溶液电位稳定时间较快，故可将滴定参数中“最小等待时间”和“最大等待时间”缩短，可提高滴定速度，并且使滴定曲线满意。
本文确定了适合锰矿石标定和滴定精度要求的滴定参数，表 1列出了标定及空白滴定重铬酸钾的滴定参数、滴定试样中三价锰的滴定参数。按照本参数滴定等当点理想，如图 2所示。
表 1 动态滴定参数Table 1. Parameters of dynamic titration滴定参数 标定/空白 试样滴定 信号漂移(mV/min) 15 40 最小等待时间(s) 2 1 最大等待时间(s) 3 3 测量点密度 4 4 最小加液量(μL) 10 10 最大加液量(μL) 50 100 加液速度(mL/min) 10 最大 ![]()

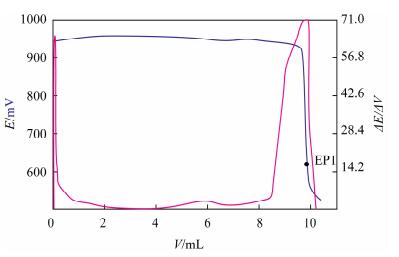

图 1 推荐方法的滴定曲线蓝黑色线为E-V曲线，紫色为ΔE/ΔV-V曲线。Figure 1. The titration curves of recommended method3.2 自动电位滴定程序的设计
3.2.1 硫酸亚铁铵标准溶液的标定
编写程序，用自动电位滴定仪准确加入25.00 mL重铬酸钾标准溶液，加入45 mL硫磷混合酸，利用自动电位滴定仪的加水功能，将溶液体积调整为约80 mL，使电极浸没在溶液中。用硫酸亚铁铵标准溶液滴定。经过测算消耗滴定溶液体积约为25 mL。为缩短滴定时间，先预加24.00 mL硫酸亚铁铵标准溶液，再滴定至终点。计算浓度时，将标定体积扣除标定空白后得到净体积。程序自动计算出浓度，将标液浓度值写入芯片供滴定样品时调用计算。
3.2.2 试样溶液的滴定和滴定速度的优化
由于进口锰矿石锰含量水平为5%～60%，范围很宽，如果采用同一滴定步骤，对于水平较高的样品，滴定时间冗长。经过对滴定曲线的分析，滴定初始电位在1000 mV以上，终点出现在500~1000 mV之间，故将1000 mV设定为滴定先兆。先用“电位滴定”模式，快速加入硫酸亚铁铵标准溶液至溶液电位到达1000 mV左右，再采用“等当点滴定模式”滴定至终点，显著提高了滴定速度。
首先采用等当点滴定方式，起始电位一般在1000 mV以上，进行快速预滴定，停止等当点设为1000 mV，当电位达到1000 mV时，预滴定结束，此时可发现样品溶液所呈紫色明显变浅，显示已临近终点[7-9]。等当点滴定结束后再进行动态滴定，参数见表 2，总滴定时间可在5 min内完成，滴定曲线满意。
表 2 等当点滴定参数Table 2. The parameters of equivalent point titration滴定过程 工作参数 设定值 预滴定 停止电位 1000 mV 滴定速度 动态范围 100 mV 最大加液速度 35 mL/min 最小加液速度 200 μL/min 停止标准 等待 2 s 3.2.3 空白的滴定
由于氧化还原滴定中试剂不可避免会引入试剂空白，故需要编写程序滴定空白用于样品的扣除。空白的引入包括硫酸亚铁铵标准溶液标定部分(称之为标定空白)和试样滴定部分(称之为样品空白)。由于试剂引入的空白可能是还原性物质，也可能是氧化性物质，故空白值可正可负。先用自动电位滴定仪准确加入10.00 mL重铬酸钾标准溶液(测试标定空白时还需加入45 mL硫磷混合酸)，仪器补充水至滴定体积为80 mL。先预加9.00 mL硫酸亚铁铵标准溶液滴定，滴定至终点。然后，再次准确加入10.00 mL重铬酸钾标准溶液，预加9.00 mL硫酸亚铁铵标准溶液滴定，再滴定至终点。在计算空白值时，由于自动电位滴定仪利用ΔE/ΔV曲线获得等当点时，必须滴过等当点，故在计算空白值时，利用三个参数计算后得出，包括：第一次滴定的等当点体积(VEp1)、第一次滴定结束后的体积(VEVT)、第二次滴定等当点体积(VEp2)。空白值(V0)按下式计算。
3.2.4 滴定终点的识别
自动电位滴定仪默认终点判别为大于“等当点识别标准”值，即ΔE/ΔV值高于预设值为找到滴定终点[10-11]。为使本方法稳健，屏蔽样品滴定过程中的各种伪终点。经过多次测试，确定了终点参数，设定列于表 3。
表 3 空白和试样等当点识别参数Table 3. Parameters of the equivalent point in blank and sample工作参数 空白/标定 试样滴定 停止体积(mL) 20 60 停止测量值(mV) 450 450 到达等当点后加的体积(mL) 0.5 1 停止时间 关 关 吸液速度 最大值 最大值 带测量值的窗口评估下限(mV) 600 600 带测量值的窗口评估上限(mV) 900 900 等当点识别标准 50 70 3.3 方法准确度和精密度
用本方法对6种不同水平锰矿石国家一级标准物质进行6次重复性分析，结果列于表 4。测定平均值与标准值的相对偏差(RE) < 0.2%，相对标准偏差(RSD) < 0.3(n=6)，方法准确度和精密度较好，优于标准[3-4]对精密度的要求，能够满足分析要求。
表 4 准确度及精密度试验Table 4. Accuracy and precision tests of method标准物质
编号w(Mn)/% 相对偏差
RE/%RSD/% 标准值 测定平均值 GBW 07261 45.39 45.44 0.11 0.16 GBW 07262 36.99 37.00 0.03 0.16 GBW 07263 32.54 32.60 0.18 0.14 GBW 07264 25.00 25.03 0.12 0.16 GBW 07265 22.54 22.50 -0.18 0.22 GBW 07266 15.74 15.74 0.00 0.27 3.4 常见离子干扰
高氯酸作为强氧化剂，可将Cr(Ⅲ)、Ce(Ⅲ)、V(Ⅲ)氧化至高价，形成干扰。通常贸易中的锰矿石这三个元素含量甚微，不予考虑。
3.5 方法对照
对天津口岸近年来进口国的不同水平锰矿石样品采用手工目视滴定法[3]和本法测定锰的含量，结果见表 5。对表 5数据进行t检验，得t=0.87,小于临界值2.26，故认为两种方法无显著性差异。相对而言，自动电位滴定方法稳健。
表 5 分析结果比对Table 5. Comparison of analytical results of elements in samples样品来源 w(Mn)/% 目视
滴定法本法
测定值阿曼 19.04 19.01 印度 24.66 24.67 马来西亚 32.96 32.96 澳大利亚 32.98 33.07 南非 36.96 36.87 南非 37.05 37.09 加蓬 43.27 43.21 澳大利亚 50.22 50.29 加蓬 50.30 50.28 巴西 50.81 50.77 4. 结语
随着工业技术的不断进步，商业化自动电位滴定仪正逐渐朝着智能化方向发展，对于普通的滴定操作者只需按照默认滴定参数即可得到理想的等当点。对于较为特殊的滴定反应，需要操作者熟知滴定原理及仪器控制参数，设计出合适的滴定方法和控制参数。本文将影响自动电位滴定结果的三个关键环节：滴定参数的建立、等当点识别标准的设定和滴定计算程序的设计进行了深入讨论，建立了一套实际应用方案。特别是在滴定分析锰矿石样品时，由于进口锰矿石水平为5%~60%，范围跨度大，在滴定程序设计时必须对终点先兆进行判别，从而提高滴定速度。
本研究方法自动便捷、操作简单，缩短了测量周期，较其他方法有较高精密度和准确度，适宜大批量检测，减少人工操作，有较强的实用性，适合在出入境检验检疫行业锰矿石冶炼企业推广，也为建立其他相关矿产品分析方法提供了参考。
-
![]()
图 1 推荐方法的滴定曲线
蓝黑色线为E-V曲线，紫色为ΔE/ΔV-V曲线。
Figure 1. The titration curves of recommended method
表 1 动态滴定参数
Table 1 Parameters of dynamic titration
滴定参数 标定/空白 试样滴定 信号漂移(mV/min) 15 40 最小等待时间(s) 2 1 最大等待时间(s) 3 3 测量点密度 4 4 最小加液量(μL) 10 10 最大加液量(μL) 50 100 加液速度(mL/min) 10 最大
下载: 导出CSV
表 2 等当点滴定参数
Table 2 The parameters of equivalent point titration
滴定过程 工作参数 设定值 预滴定 停止电位 1000 mV 滴定速度 动态范围 100 mV 最大加液速度 35 mL/min 最小加液速度 200 μL/min 停止标准 等待 2 s
下载: 导出CSV
表 3 空白和试样等当点识别参数
Table 3 Parameters of the equivalent point in blank and sample
工作参数 空白/标定 试样滴定 停止体积(mL) 20 60 停止测量值(mV) 450 450 到达等当点后加的体积(mL) 0.5 1 停止时间 关 关 吸液速度 最大值 最大值 带测量值的窗口评估下限(mV) 600 600 带测量值的窗口评估上限(mV) 900 900 等当点识别标准 50 70
下载: 导出CSV
表 4 准确度及精密度试验
Table 4 Accuracy and precision tests of method
标准物质
编号w(Mn)/% 相对偏差
RE/%RSD/% 标准值 测定平均值 GBW 07261 45.39 45.44 0.11 0.16 GBW 07262 36.99 37.00 0.03 0.16 GBW 07263 32.54 32.60 0.18 0.14 GBW 07264 25.00 25.03 0.12 0.16 GBW 07265 22.54 22.50 -0.18 0.22 GBW 07266 15.74 15.74 0.00 0.27
下载: 导出CSV
表 5 分析结果比对
Table 5 Comparison of analytical results of elements in samples
样品来源 w(Mn)/% 目视
滴定法本法
测定值阿曼 19.04 19.01 印度 24.66 24.67 马来西亚 32.96 32.96 澳大利亚 32.98 33.07 南非 36.96 36.87 南非 37.05 37.09 加蓬 43.27 43.21 澳大利亚 50.22 50.29 加蓬 50.30 50.28 巴西 50.81 50.77
下载: 导出CSV
-
李大庆,肖新生,袁先友.锰矿石分析方法研究进展[J].湖南科技学院学报,2010,31(4): 74-78. http://www.cnki.com.cn/Article/CJFDTOTAL-JMLK201004023.htm GB/T 24519—2009,锰矿石镁、铝、硅、磷、硫、钾、钙、钛、锰、铁、镍、铜、锌、钡和铅含量的测定;波长色散X射线荧光光谱法[S]. ISO 4298:1984,锰矿石;锰含量的测定;电位滴定法[S]. GB/T 1506—2002,锰矿石;锰含量的测定;电位滴定法和硫酸亚铁铵滴定法[S]. 黄树茂.氧化还原滴定中指示剂的影响和校正[J].分析化学,1992,20(11): 1317-1320. http://www.cnki.com.cn/Article/CJFDTOTAL-FXHX199211021.htm GB/T 14949.8—1994,锰矿石化学分析方法湿存水量的测定[S].
朱利亚,杨光宇,郑恩华,王仕兴.微波密闭消解难处理K[Au(CN)2]化合物及其Au的精密电位滴定法测定[J].分析测试学报,2004,23(6): 5-8. 杜宝中,董红霞,薛力.络合物电位滴定法测定工业气体及废水中硫化物含量的研究[J].分析科学学报,2002,20(5): 506-509. http://www.cnki.com.cn/Article/CJFDTOTAL-FXKX200405019.htm 郭春.自动电位滴定法与手动滴定法测定药品含量的比较[J].广东药学院学报,2004,12(16): 644-645. http://www.cnki.com.cn/Article/CJFDTOTAL-FGGL201527080.htm 姚海云,谭靖,夏晨光.全自动电位滴定分析仪精密测定矿石中的铀[J].铀矿地质,2004,20(5): 177-179. http://www.cnki.com.cn/Article/CJFDTOTAL-YKDZ200403008.htm 王丽军,杨南.氧化还原滴定中等当点电位及在突跃线上位置的讨论[J].天津职业技术师范学院学报,2000, 10(1): 29-31. http://www.cnki.com.cn/Article/CJFDTOTAL-TJJB200001008.htm
计量
- 文章访问数: 1521
- HTML全文浏览量: 442
- PDF下载量: 22
京公网安备 11010202008159号
