Lead Pollution and Isotopic Signature of the Dusts around Urban Roads in Shihezi City, Xinjiang Province
-
摘要: 城市道路尘土中重金属污染已成为当前重大的环境问题之一。本文对我国西部石河子市城区道路尘土的重金属污染进行评价，利用电感耦合等离子体质谱法测定铅的含量及铅同位素组成，采用地积累指数法评价铅的污染程度。结果显示，石河子市城区道路尘土中重金属铅的含量范围为19.36~84.63 mg/kg，平均含量为37.85 mg/kg，高于当地土壤背景值，但明显低于我国其他大中型城市，表明当前石河子市的环境质量已经受到人为活动的干扰；尘土中铅的地积累指数在-0.59~1.54之间，平均值为0.30，属于轻度污染水平。利用铅同位素示踪法识别铅污染的来源，206Pb/207Pb比值的范围是1.159~1.182，208Pb/207Pb比值的范围是2.391~2.457，均接近于煤炭和建筑材料的铅同位素比值，初步判断石河子道路尘土的铅污染主要受到煤炭燃烧和城市建设的影响。Abstract: Heavy metal pollution on urban roads is an important problem for the city environment. Lead pollution characteristics in the dusts around urban roads has been studied and assessed in Shihezi, west China. Pb concentrations and Pb isotopic compositions in dusts were measured using Inductively Coupled Plasma-Mass Spectrometry (ICP-MS). The Geoaccumulation Index was applied to the assessment of the degree of Pb pollution. The results show that the range of lead concentrations in the dusts is 19.36-84.63 mg/kg (mean concentration: 37.85 mg/kg), which is higher than the local soil background value and lower than values in other big cities in China. The results indicate that a considerable Pb contamination in the Shihezi city environment was significantly affected by anthropogenic activities. The range of the Geoaccumulation Index is -0.59-1.54 (average value is 0.30), indicating that Pb is at the lightly to moderately polluted' level. The Pb isotope ratios in dusts (206Pb/207Pb: 1.159-1.182 and 208Pb/207Pb: 2.391-2.457) were similar to those in coal combustion and building materials.
-
Keywords:
- lead pollution /
- geoaccumulation index /
- lead isotopic compositions /
- road dusts
-
锰矿是工业产业重要的基础性大宗原料矿产，中国的电解锰产量占了全世界的95％。锰还是钢最基本的元素，是对钢及其钢材性能产生重要影响的合金化元素，所有钢种及其钢材都含锰。锰多以化合物形式广泛分布于自然界，几乎各种矿石及硅酸盐的岩石中均含有锰矿。近年来我国对锰矿消费需求量大，且我国锰矿又多是贫、杂、含磷量偏高的低品位矿，作为最大的锰系铁合金生产国，我国的锰矿资源已经远远不能满足需求，与国内的贫锰矿搭配使用[1]。2011年全国各口岸进口锰矿石约1350万吨，仅天津口岸进口批次达到1500余批，主要进口国为南非、澳大利亚、加蓬、巴西、加纳五国。近年来，进口贸易商不断拓展海外市场，缅甸、印度尼西亚、印度、菲律宾、纳米比亚、摩洛哥等非主要锰矿生产国的矿石也大量进口至国内，其锰含量水平差异较大，杂质元素水平较为复杂。面对检验批次的大幅度增加，矿产品检验检疫行业迫切需要开展多批次自动化检测锰矿石中锰含量的实施方案，以降低劳动强度，提高锰矿石中锰分析的准确度和精密度。
目前锰矿石中锰含量的测定方法包括X射线荧光光谱法[2]、手工电位滴定法[3]、手工目视滴定法[3]等。X射线荧光光谱法分析锰含量时由于锰矿的高湿存水，熔制玻璃片时要求操作者具备很高的经验，否则很容易产生气泡，而且需要配备多个水平的标准样品，另外检测成本较高。手工电位滴定法操作手续繁杂，无法移植到自动电位滴定仪上。手工目视滴定法相对于其他方法溶样较为简单，滴定方法适合移植到自动电位滴定仪。本文建立了锰含量的自动电位滴定法，对自动电位滴定仪滴定锰含量的电位变化特点进行深入分析，确定了滴定参数，优化滴定速度，对标定空白和样品空白溶液测定给出了测定方法，实现手工滴定向自动电位滴定的转变。
1. 自动电位滴定法的实现
现有文献[3-4]有两种手工滴定方法可供选择：高锰酸钾电位滴定法和目视滴定法。
KMnO4电位滴定法的反应方程式为：
该法滴定时需要分取样品溶液至盛有焦硫酸钠的溶液中且需要不断搅拌，当出现沉淀时需要增加焦硫酸钠溶液，以保证溶液清亮。还需调节试液pH值，再用KMnO4标准溶液进行电位滴定。故该法向自动电位滴定法移植时有困难。
目视滴定法反应方程式为：
采用该法将样品分解，Mn氧化成+3价后，滴定步骤可在自动电位滴定仪上直接完成，采用氧化还原电极判断终点，不用指示剂，从而避免了指示剂的干扰[5]，无需调节酸度等操作，能够适应不同锰含量范围的样品。因此，选择手工目视滴定法向自动电位滴定法进行移植更为简便。
2. 实验部分
2.1 仪器
809型自动电位滴定仪(瑞士Metrohm公司)，配3个滴定单元；自动滴定单元为50 mL；10322840型铂复合电极(瑞士Metrohm公司)；814型自动样品转换器(瑞士Metrohm公司)。
2.2 主要试剂
重铬酸钾标准溶液
硫酸亚铁铵标准溶液 c[(NH4)2Fe(SO4)2·6H2O]≈0.040 mol/L：称取15.68 g硫酸亚铁铵[(NH4)2Fe(SO4)2·6H2O](天津市天大化工实验厂产品)，溶于1000 mL的5%硫酸中。
硫磷混合酸：400 mL硫酸(20%)和50 mL磷酸按比例混匀。
盐酸、硝酸、硫酸、磷酸、高氯酸。除特别注明外试剂均为分析纯，水为新鲜去离子水。
2.3 实验方法
准确称取0.2 g空气平衡试样，加5 mL盐酸和20 mL磷酸，在约200℃的电热板上加热分解10 min后取下，加 3～5 mL硝酸，继续加热至微冒磷酸烟，取下稍冷，加2 mL高氯酸在约250℃下加热至液面平静，使二价锰氧化完全，即刻取下，防止焦磷酸盐析出。冷却至约70℃后加50 mL水，充分摇动溶解，流水冷却至室温。转移至自动电位滴定仪上的150 mL专用滴定杯中，调整溶液体积约80 mL。同时称取试料测定湿存水[6]。
3. 结果与讨论
3.1 滴定参数的确定
无论是用硫酸亚铁铵滴定标定空白中的重铬酸钾还是测试试样滴定三价锰，都是从高电位向低电位滴定，其滴定拐点很“陡”，先兆不明显，在临近终点前0.20 mL都不会出现较大的电位下降，但终点突跃明显，突跃电位差达300 mV，发生在600～900 mV之间，发生突跃的体积范围在0.30 mL左右。仪器提供了“优化”、“快”、“慢”三种可选滴定参数模式，通过控制仪器滴定参数发现，三种模式均得不到理想的滴定曲线，也就找不到理想的等当点,如图 1所示。经过调试，先将信号漂移值适当调小，以增加预判能力。由于滴定时溶液电位稳定时间较快，故可将滴定参数中“最小等待时间”和“最大等待时间”缩短，可提高滴定速度，并且使滴定曲线满意。
本文确定了适合锰矿石标定和滴定精度要求的滴定参数，表 1列出了标定及空白滴定重铬酸钾的滴定参数、滴定试样中三价锰的滴定参数。按照本参数滴定等当点理想，如图 2所示。
表 1 动态滴定参数Table 1. Parameters of dynamic titration滴定参数 标定/空白 试样滴定 信号漂移(mV/min) 15 40 最小等待时间(s) 2 1 最大等待时间(s) 3 3 测量点密度 4 4 最小加液量(μL) 10 10 最大加液量(μL) 50 100 加液速度(mL/min) 10 最大 ![]()
图 1 推荐方法的滴定曲线蓝黑色线为E-V曲线，紫色为ΔE/ΔV-V曲线。Figure 1. The titration curves of recommended method3.2 自动电位滴定程序的设计
3.2.1 硫酸亚铁铵标准溶液的标定
编写程序，用自动电位滴定仪准确加入25.00 mL重铬酸钾标准溶液，加入45 mL硫磷混合酸，利用自动电位滴定仪的加水功能，将溶液体积调整为约80 mL，使电极浸没在溶液中。用硫酸亚铁铵标准溶液滴定。经过测算消耗滴定溶液体积约为25 mL。为缩短滴定时间，先预加24.00 mL硫酸亚铁铵标准溶液，再滴定至终点。计算浓度时，将标定体积扣除标定空白后得到净体积。程序自动计算出浓度，将标液浓度值写入芯片供滴定样品时调用计算。
3.2.2 试样溶液的滴定和滴定速度的优化
由于进口锰矿石锰含量水平为5%～60%，范围很宽，如果采用同一滴定步骤，对于水平较高的样品，滴定时间冗长。经过对滴定曲线的分析，滴定初始电位在1000 mV以上，终点出现在500~1000 mV之间，故将1000 mV设定为滴定先兆。先用“电位滴定”模式，快速加入硫酸亚铁铵标准溶液至溶液电位到达1000 mV左右，再采用“等当点滴定模式”滴定至终点，显著提高了滴定速度。
首先采用等当点滴定方式，起始电位一般在1000 mV以上，进行快速预滴定，停止等当点设为1000 mV，当电位达到1000 mV时，预滴定结束，此时可发现样品溶液所呈紫色明显变浅，显示已临近终点[7-9]。等当点滴定结束后再进行动态滴定，参数见表 2，总滴定时间可在5 min内完成，滴定曲线满意。
表 2 等当点滴定参数Table 2. The parameters of equivalent point titration滴定过程 工作参数 设定值 预滴定 停止电位 1000 mV 滴定速度 动态范围 100 mV 最大加液速度 35 mL/min 最小加液速度 200 μL/min 停止标准 等待 2 s 3.2.3 空白的滴定
由于氧化还原滴定中试剂不可避免会引入试剂空白，故需要编写程序滴定空白用于样品的扣除。空白的引入包括硫酸亚铁铵标准溶液标定部分(称之为标定空白)和试样滴定部分(称之为样品空白)。由于试剂引入的空白可能是还原性物质，也可能是氧化性物质，故空白值可正可负。先用自动电位滴定仪准确加入10.00 mL重铬酸钾标准溶液(测试标定空白时还需加入45 mL硫磷混合酸)，仪器补充水至滴定体积为80 mL。先预加9.00 mL硫酸亚铁铵标准溶液滴定，滴定至终点。然后，再次准确加入10.00 mL重铬酸钾标准溶液，预加9.00 mL硫酸亚铁铵标准溶液滴定，再滴定至终点。在计算空白值时，由于自动电位滴定仪利用ΔE/ΔV曲线获得等当点时，必须滴过等当点，故在计算空白值时，利用三个参数计算后得出，包括：第一次滴定的等当点体积(VEp1)、第一次滴定结束后的体积(VEVT)、第二次滴定等当点体积(VEp2)。空白值(V0)按下式计算。
3.2.4 滴定终点的识别
自动电位滴定仪默认终点判别为大于“等当点识别标准”值，即ΔE/ΔV值高于预设值为找到滴定终点[10-11]。为使本方法稳健，屏蔽样品滴定过程中的各种伪终点。经过多次测试，确定了终点参数，设定列于表 3。
表 3 空白和试样等当点识别参数Table 3. Parameters of the equivalent point in blank and sample工作参数 空白/标定 试样滴定 停止体积(mL) 20 60 停止测量值(mV) 450 450 到达等当点后加的体积(mL) 0.5 1 停止时间 关 关 吸液速度 最大值 最大值 带测量值的窗口评估下限(mV) 600 600 带测量值的窗口评估上限(mV) 900 900 等当点识别标准 50 70 3.3 方法准确度和精密度
用本方法对6种不同水平锰矿石国家一级标准物质进行6次重复性分析，结果列于表 4。测定平均值与标准值的相对偏差(RE) < 0.2%，相对标准偏差(RSD) < 0.3(n=6)，方法准确度和精密度较好，优于标准[3-4]对精密度的要求，能够满足分析要求。
表 4 准确度及精密度试验Table 4. Accuracy and precision tests of method标准物质
编号w(Mn)/% 相对偏差
RE/%RSD/% 标准值 测定平均值 GBW 07261 45.39 45.44 0.11 0.16 GBW 07262 36.99 37.00 0.03 0.16 GBW 07263 32.54 32.60 0.18 0.14 GBW 07264 25.00 25.03 0.12 0.16 GBW 07265 22.54 22.50 -0.18 0.22 GBW 07266 15.74 15.74 0.00 0.27 3.4 常见离子干扰
高氯酸作为强氧化剂，可将Cr(Ⅲ)、Ce(Ⅲ)、V(Ⅲ)氧化至高价，形成干扰。通常贸易中的锰矿石这三个元素含量甚微，不予考虑。
3.5 方法对照
对天津口岸近年来进口国的不同水平锰矿石样品采用手工目视滴定法[3]和本法测定锰的含量，结果见表 5。对表 5数据进行t检验，得t=0.87,小于临界值2.26，故认为两种方法无显著性差异。相对而言，自动电位滴定方法稳健。
表 5 分析结果比对Table 5. Comparison of analytical results of elements in samples样品来源 w(Mn)/% 目视
滴定法本法
测定值阿曼 19.04 19.01 印度 24.66 24.67 马来西亚 32.96 32.96 澳大利亚 32.98 33.07 南非 36.96 36.87 南非 37.05 37.09 加蓬 43.27 43.21 澳大利亚 50.22 50.29 加蓬 50.30 50.28 巴西 50.81 50.77 4. 结语
随着工业技术的不断进步，商业化自动电位滴定仪正逐渐朝着智能化方向发展，对于普通的滴定操作者只需按照默认滴定参数即可得到理想的等当点。对于较为特殊的滴定反应，需要操作者熟知滴定原理及仪器控制参数，设计出合适的滴定方法和控制参数。本文将影响自动电位滴定结果的三个关键环节：滴定参数的建立、等当点识别标准的设定和滴定计算程序的设计进行了深入讨论，建立了一套实际应用方案。特别是在滴定分析锰矿石样品时，由于进口锰矿石水平为5%~60%，范围跨度大，在滴定程序设计时必须对终点先兆进行判别，从而提高滴定速度。
本研究方法自动便捷、操作简单，缩短了测量周期，较其他方法有较高精密度和准确度，适宜大批量检测，减少人工操作，有较强的实用性，适合在出入境检验检疫行业锰矿石冶炼企业推广，也为建立其他相关矿产品分析方法提供了参考。
-
![]()

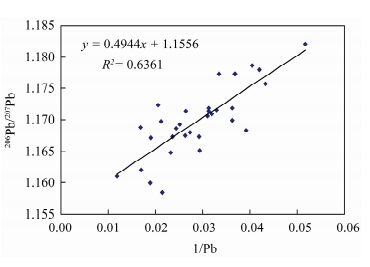

图 2 石河子市道路尘土中206Pb/207Pb与1/Pb的关系
Figure 2. The relationship of 206Pb/207Pb and 1/Pb for road dusts in Shihezi City
表 1 Pb同位素比值测定的仪器工作参数
Table 1 The working parameters of the ICP-MS instrument for Pb isotope ratio measurement
工作参数 设定条件 灵敏度 1000 cps CeO/Ce产率 <3% Ba++/Ba产率 <3% 扫描次数 250次 读数 5 重复次数 5次 采样锥 镍锥 样品进样浓度 10~30 μg/L
下载: 导出CSV
表 2 地积累指数与污染程度分级
Table 2 Geoaccumulation index and classification of pollution degree
Igeo值 级数 污染程度 < 0 0 无 0～1 1 无～中 1～2 2 中 2～3 3 中～强 3～4 4 强 4～5 5 强～极强 > 5 6 极强
下载: 导出CSV
表 3 石河子道路尘土中铅含量
Table 3 Concentrations of Pb in road dusts collected from Shihezi City
数值 w(Pb)/(mg·kg-1) 相对背景值的倍数 最小值 19.36 1.00 最大值 84.63 4.36 平均值 37.85 1.95 变异系数/% 35.21 - 背景值 19.40 1.00
下载: 导出CSV
表 4 石河子和其他城市道路尘土中铅的含量比较
Table 4 Comparison of Pb content in road dusts of Shihezi City and other cities
下载: 导出CSV
表 5 地积累指数评价结果
Table 5 The assessment results of geoaccumulation index for Pb in road dusts
采样点 地积累指数 污染程度 1 1.02 中 2 1.03 中 3 0.74 无～中 4 0.14 无～中 5 -0.10 无 6 -0.08 无 7 0.50 无～中 8 0.70 无～中 9 0.56 无～中 10 0.13 无～中 11 0.33 无～中 12 0.06 无～中 13 0.23 无～中 14 0.23 无～中 15 0.45 无～中 16 0.68 无～中 17 0.38 无～中 18 -0.10 无 19 0.04 无～中 20 0.38 无～中 21 0.11 无～中 22 -0.33 无 23 -0.24 无 24 0.15 无～中 25 0.86 无～中 26 0.85 无～中 27 -0.59 无 28 -0.08 无 29 0.54 无～中 30 -0.19 无 31 -0.29 无 32 1.54 中 平均值 0.30 无～中
下载: 导出CSV
表 6 石河子道路尘土与其他环境介质的铅同位素比值
Table 6 Pb isotope ratio of road dusts in Shihezi and other environment media
下载: 导出CSV
-
Li X D, Poon C, Liu P S. Heavy metal contamination of urban soils and street dusts in Hong Kong [J].Applied Geochemistry,2001,16(11-12): 1361-1368. doi: 10.1016/S0883-2927(01)00045-2
刘春华,岑况,于扬.北京市街道灰尘中重金属元素赋存形态及环境效应[J].岩矿测试,2011,30(2): 205-209. http://www.cnki.com.cn/Article/CJFDTOTAL-YKCS201102022.htm 郭笃发.环境中铅和镉的来源及其对人和动物的危害[J].环境科学进展,1994,2(3): 71-76. http://www.cnki.com.cn/Article/CJFDTOTAL-HJJZ403.007.htm Needleman H. Lead poisoning [J].Annual Review of Medicine,2004, 55: 209-222. doi: 10.1146/annurev.med.55.091902.103653
Hilary A G. The biological chemistry of lead [J].Current Opinion in Chemical Biology,2001, 5: 223-227. doi: 10.1016/S1367-5931(00)00194-0
吴龙华,张长波,章海波,骆永明.铅稳定同位素在土壤污染物来源识别中的应用[J].环境科学,2009,30(1): 227-230. http://www.cnki.com.cn/Article/CJFDTOTAL-HJKZ200901040.htm Cheng H F, Hu Y N.Lead (Pb) isotopic fingerprinting and its applications in lead pollution studies in China: A review [J].Environmental Pollution, 2010, 158(5): 1134-1146. doi: 10.1016/j.envpol.2009.12.028
Ip C C M, Li X D, Zhang G, Wong C S C, Zhang W L.Heavy metal and Pb isotopic compositions of aquatic organisms in the Pearl River Estuary, South China [J].Environmental Pollution, 2005, 138: 494-504. doi: 10.1016/j.envpol.2005.04.016
Gao B, Liu Y, Sun Y, Liang X R, Peng P A, Sheng G Y, Fu J M. Precise determination of cadmium and lead isotopic compositions in river sediments [J]. Analytica Chimica Acta, 2008, 612(1): 114-120. doi: 10.1016/j.aca.2008.02.020
王莹,陈玉成,李章平.我国城市土壤重金属的污染格局分析[J].环境化学,2012,31(6): 763-770. http://www.cnki.com.cn/Article/CJFDTOTAL-HJHX201206002.htm Förtner U.Lecture Notes in Earth Science (Contaminated Sediments) [M].Berlin: Spring-Verlag,1989:107-109.
中国环境监测总站.中国土壤元素背景值[M].北京: 中国环境科学出版社,1990. 史贵涛,陈振楼,许世远,王利,张菊,李海雯,李丽娜.上海城市公园及灰尘中重金属污染特征[J].环境科学,2007,28(2): 238-242. http://www.cnki.com.cn/Article/CJFDTOTAL-HJKZ200702002.htm Duagoren-Aydin N S, Wong C S C, Aydin A, Song Z, You M, Li X D.Heavy mental contamination and distribution in the urban environmental of Guangzhou, SE China [J].Environmental Geochemistry and Health, 2006,28(4): 375-391. doi: 10.1007/s10653-005-9036-7
Han Y M, Du P X, Cao J J, Eric S P.Multivariate analysis of heavy metal contamination in urban dust of Xi’an, Central China [J].Science of the Total Environment, 2006,355(1-3): 176-186. doi: 10.1016/j.scitotenv.2005.02.026
施择明,倪军师,张成红.成都市近地表大气尘的地球化学特征[J].地球与环境,2004,32(3-4): 53-58. http://cdmd.cnki.com.cn/Article/CDMD-10616-2004085942.htm 李章平,陈玉成,杨学春,魏世强.重庆市主城区街道地表中重金属的污染特征[J].水土保持学报,2006,20(1): 114-116. http://www.cnki.com.cn/Article/CJFDTOTAL-TRQS200601027.htm Sturges W T, Barrie L A.Lead 206/207 isotope ration in the atmosphere of North America as trace and Canadian emissions [J].Nature,1987,329(6135): 144-146. doi: 10.1038/329144a0
Mukal H, Furute N,Fujii T, Ambe Y, Sakamoto K, Hashimoto Y. Characterization of sources lead in the urban air of Asia using ration of stable lead isotopes [J].Environment Science & Technology,1993, 27: 1347-1356.
Chen J M, Tan M G, Li Y L, Zhang Y M, Lu W W, Tong Y P, Zhang G L. A lead isotope record of Shanghai atmospheric lead emissions in total suspended particles during the period of phasing out of leaded gasoline [J].Atmospheric Environment, 2005, 39: 1245-1253. doi: 10.1016/j.atmosenv.2004.10.041
Zhang J, Tan M G, Shibata Y, Tanaka A, Zhang G L, Zhang Y M, Shan Z C. Characteristics of lead isotope ratios and elemental concentrations in PM10 fraction of airborne particulate matter in Shanghai after the phase-out of leaded gasoline [J].Atmospheric Environment, 2004, 38: 1191-1200. doi: 10.1016/j.atmosenv.2003.11.004
