宇生核素26Al/10Be埋藏测年法铝化学分析程序的改进

李海旭, 沈冠军, 周耀明

李海旭, 沈冠军, 周耀明. 宇生核素26Al/10Be埋藏测年法铝化学分析程序的改进[J]. 岩矿测试, 2013, 32(4): 555-560.
引用本文: 李海旭, 沈冠军, 周耀明. 宇生核素26Al/10Be埋藏测年法铝化学分析程序的改进[J]. 岩矿测试, 2013, 32(4): 555-560.
Hai-xu LI, Guan-jun SHEN, Yao-ming ZHOU. Improvements for Analytical Procedure of Al for Cosmogenic 26Al/10Be Burial Dating[J]. Rock and Mineral Analysis, 2013, 32(4): 555-560.
Citation: Hai-xu LI, Guan-jun SHEN, Yao-ming ZHOU. Improvements for Analytical Procedure of Al for Cosmogenic 26Al/10Be Burial Dating[J]. Rock and Mineral Analysis, 2013, 32(4): 555-560.

宇生核素26Al/10Be埋藏测年法铝化学分析程序的改进

基金项目:

国家自然科学基金资助项目 41273067

国家自然科学基金资助项目(41273067)

详细信息
    作者简介:

    李海旭,硕士研究生,自然地理学专业。E-mail: haixu134@tom.com

    通讯作者:

    沈冠军,教授,主要从事第四纪年代学研究。E-mail: gjshen@njnu.edu.cn

  • 中图分类号: O614.31;O614.21;P597.3;O657.75

Improvements for Analytical Procedure of Al for Cosmogenic 26Al/10Be Burial Dating

  • 摘要: 原地宇生核素26Al/10Be埋藏测年法是最近十多年涌现的测年新技术之一,广泛应用于地貌演化、古人类等研究领域,Al回收率及其纯度很大程度上决定着年代结果的精度。美国Purdue大学现用Al分离纯化程序有一些步骤尚待完善。本文通过条件实验,对该程序提出如下修改建议:①用38~75 μm阴离子交换树脂取代原用的75~150 μm树脂,以减少淋洗液(0.05 mol/L草酸-0.5 mol/L盐酸)体积并实现Al与主要干扰元素Fe、Ti的定量分离;②用阳离子交换法从草酸-盐酸中提取Al,以规避较为冗长的化学法破坏草酸。模拟样品的分析结果表明,经改进的两步骤可实现Al近于定量的回收,全流程Al回收率达91%±5%,纯度为98%。
  • 次级宇宙射线作用于地表矿物,会发生核反应,生成原地宇生核素(in situ cosmogenic nuclides),其中较为重要的核素有26Al、10Be、21Ne、36Cl、14C等。近十多年来由于理化测试仪器性能的大幅度提高,尤其是专长于测量超微量核素的加速器质谱(AMS)日臻完善,原地宇生核素在地球化学和地质年代学的研究中渐显重要性。用26Al和10Be之浓度比测定埋藏事件的年代,是在理化和地球科学界面上涌现的测年新技术之一。该法使原本“哑”的河流阶地和洞穴堆积成为测定同位素年代的样本,在地貌演化[1-3]、古人类[4-6]和古气候[7-8]等领域获得了广泛应用。

    石英是26Al/10Be埋藏测年的理想材料。从待研地点采得的原样,需经一系列物理和化学方法的前期处理[9-11],方可获得适用于埋藏测年的纯净石英。Granger等[1]于1997年提出了第一个从数十克石英样品中分离纯化Al、Be的埋藏测年实验方案,在多年实践的基础上不断改进,现这一分析程序已相对成熟[12]。其他实验室所用化学分析程序不尽相同[13-17],但都引入了共沉淀、离子交换、溶剂萃取等基本化学分离技术。当今性能最好的AMS测量10Be和26Al的计数统计误差通常分别为3%~5%和5%~8%(±1σ)[18],因此Al的回收率及其纯度在很大程度上决定了年代结果的精度[19]

    本实验室与美国Purdue大学的Granger教授合作,用埋藏测年法研究我国重要早期人类遗址的年代。实践表明,现有分离纯化Al、Be的程序仍较为冗长繁琐。分析一组6~8个样品,从溶样到制靶用时一周以上。这一程序并有一些步骤尚待进一步完善,其中:①该程序用12倍柱体积(CV)的0.05 mol/L草酸-0.5 mol/L盐酸从阴离子交换树脂柱洗脱Al,似过于冗长。张丽等[20]建议用8 CV的0.05 mol/L草酸-0.75 mol/L盐酸,但实验表明这样获得的Al有显量Fe的污染。②常用高氯酸破坏草酸,这是一种简便而又有效的方法。但出于安全的考虑,Purdue 实验室严格控制高氯酸的使用,破坏Al洗脱液中的草酸,只加数滴高氯酸,之后用双氧水(H2O2)和硝酸反复处理[12],这一步骤耗时半天以上。此外,H2O2分解产生大量气泡,容易引起样品间的交叉污染。对第①个问题,本文拟从淋洗液组成和交换树脂粒度两方面进行探索,以优化条件;并拟用阳离子交换法从草酸-盐酸介质中提取Al,以克服第②个难点。本文将报道这二组条件实验的结果。

    IRIS Intrepid Ⅱ XSP型电感耦合等离子体发射光谱仪(ICP-AES,美国Thermo公司)。

    RY-4.5×3.5型防腐电热板(陕西智达工贸有限公司)。

    TDL-40B型离心机(上海安亭科学仪器厂)。

    JA1003N型电子天平(上海精密科学仪器有限公司)。

    JB-2型恒温磁力搅拌器(上海雷磁仪器厂新泾分厂)。

    2 mL离子交换柱(美国Bio-Rad Lab公司)。

    阴阳离子交换树脂:AG1-X8型阴离子交换树脂(粒径75~150 μm、38~75 μm),AG50W-X8型阳离子交换树脂(38~75 μm),均由Bio-Rad Lab公司生产。

    Al、Fe、Ti、Ca、Mg标准溶液(国家钢铁材料测试中心生产):浓度均为1000 mg/L。

    草酸、硝酸、盐酸、氨水均为优级纯,配制试剂用Milli-Q超纯水。

    AMS测定10Be、26Al时影响离子束流强度的主要干扰元素为Ti和Fe[19]。Purdue程序在离子交换法分离纯化Be、Al前,已用1 mol/L NaOH溶液选择性沉淀Fe(OH)3、Ti(OH)4,除去了这二个元素的绝大部分。但限于沉淀分离法的不彻底性,或多或少总有一些Fe、Ti流入后续分离步骤。本文选用Purdue原用的0.05 mol/L草酸-0.5 mol/L盐酸和张丽等[20]推荐的0.05 mol/L草酸-0.75 mol/L盐酸两种淋洗液,并选用75~150 μm和38~75 μm两种粒度的阴离子交换树脂,进行淋洗Al、Fe、Ti的条件实验。具体操作如下。

    (1)交换柱的准备:将75~150 μm或38~75 μm的AG1-X8型阴离子交换树脂装入2 mL的Bio-Rad Lab交换柱,先后用4 CV的9 mol/L盐酸和4 CV的0.1 mol/L盐酸淋洗,4 CV纯水洗净,最后用4 CV 0.4 mol/L草酸平衡,备用。

    (2)取标准溶液Al(2 mg)、Fe(1 mg)、Ti(1 mg)至50 mL离心管中,混合均匀,加入0.5 mL 6 mol/L盐酸、2 mL纯水,滴加浓氨水至pH 8~9,加热静置,离心,倾泌上清液,用5 mL纯水和1滴浓氨水洗涤沉淀2次后,用4 mL 0.4 mol/L草酸加热溶解沉淀。

    (3)将上述溶液过阴离子交换树脂柱,5CV的0.4 mol/L草酸淋洗阴离子交换树脂柱,用0.05 mol/L草酸-0.5 mol/L盐酸或0.05 mol/L草酸-0.75 mol/L盐酸淋洗,用15 mL刻度离心管承接淋洗液,每毫升取一样。

    (4)待测液中加入0.7 mol/L硝酸至10 mL,用ICP-AES测定Al、Fe、Ti含量。

    若用75~150 μm阴离子交换树脂,两种不同淋洗液Al、Fe、Ti的淋洗曲线于图 1图 2所示。

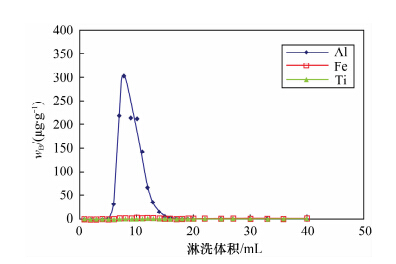

    图  1  0.05 mol/L草酸-0.5 mol/L盐酸洗脱吸附于75~150 μm阴离子交换树脂Al、Fe、Ti的淋洗曲线
    前20 mL为连续点。
    Figure  1.  Elution curves of Al,Fe and Ti on 75-150 μm anion exchange resin with 0.05 mol/L H2C2O4-0.5 mol/L HCl

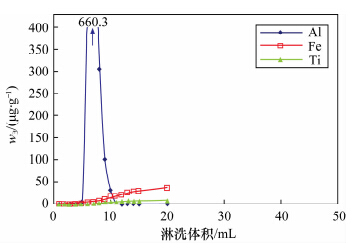

    图  2  0.05 mol/L草酸-0.75 mol/L盐酸洗脱吸附于75~150 μm阴离子交换树脂Al、Fe、Ti的淋洗曲线
    前15 mL为连续点。
    Figure  2.  Elution curves of Al,Fe and Ti on 75-150 μm anion exchange resin with 0.05 mol/L H2C2O4-0.75 mol/L HCl

    图 1图 2可见,在这一条件下,由于淋洗峰拖尾,定量洗脱Al需用11 CV的0.05 mol/L草酸-0.5 mol/L盐酸,Purdue程序建议的12 CV因此是合理的。这一淋洗液洗至20 CV时,尚无显量Fe、Ti穿漏。若用0.05 mol/L草酸-0.75 mol/L盐酸,可减少淋洗液的体积,但在Al全部洗下之前,已有显量Fe、Ti穿漏。这一淋洗液因分离效果欠佳而不宜使用。很可能事先已用其他分离步骤,张丽等[20]给出的淋洗曲线(见原文图 3)扩大了该淋洗液分离Al和Fe、Ti 的效果。

    若用38~75 μm树脂,两种不同淋洗液Al、Fe、Ti的淋洗曲线示于图 3图 4。与图 1图 2相比,图 3图 4的相关淋洗峰要敏锐得多,表明颗粒较细树脂良好的分离性能。在这一情况下,8 CV的0.05 mol/L草酸-0.5 mol/L盐酸可将Al定量洗脱,洗至20 CV时,尚无显量Fe、Ti的穿漏。考虑到Al峰后沿较为陡峭,似宜将淋洗体积定在留有余地的10 CV。用0.05 mol/L草酸-0.75 mol/L盐酸,只需5 CV即可定量洗脱Al,这一淋洗液也可实现Al与Fe、Ti的定量分离。但Al定量洗脱点与Fe、Ti穿漏点相去只数毫升,此实验条件因安全系数不高而不宜使用。若前一淋洗液洗脱Al能力欠佳的话,后一淋洗液已易引起Fe、Ti穿漏,而二者盐酸浓度只相差0.25 mol/L,进一步优化的余地似已不大。

    用颗粒较细树脂可能带来的不便是较低的淋洗速度。将75~150 μm和38~75 μm树脂装入2 mL的Bio-Rad Lab交换柱,用纯水淋洗,收集流出液10 min,测量体积,得流速分别为0.75 mL/min和0.43 mL/min。考虑到实际操作时一般同时分析6~8个样品,后一流速不构成影响实验进程的制约因素。

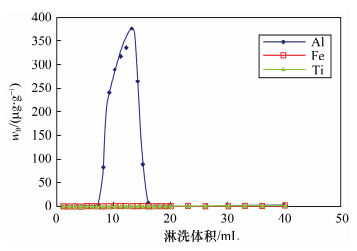

    图  3  0.05 mol/L草酸-0.5 mol/L盐酸洗脱吸附于38~75 μm阴离子交换树脂Al、Fe、Ti 的淋洗曲线
    前20 mL为连续点。
    Figure  3.  Elution curves of Al,Fe and Ti on 38-75 μm anion exchange resin with 0.05 mol/L H2C2O4-0.5 mol/L HCl

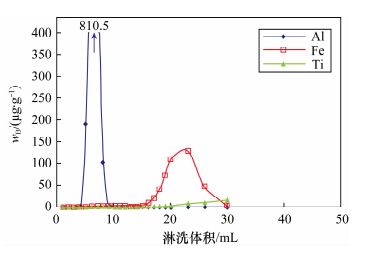

    图  4  0.05 mol/L草酸-0.75 mol/L盐酸洗脱吸附于38~75 μm阴离子交换树脂Al、Fe、Ti 的淋洗曲线
    前20 mL为连续点。
    Figure  4.  Elution curves of Al,Fe and Ti on 38-75 μm anion exchange resin with 0.05 mol/L H2C2O4-0.75 mol/L HCl

    为探索用阳离子交换法从草酸-盐酸中提取Al的可能,需测定这一介质Al在AG50W-X8型阳离子交换树脂上的分配系数,操作步骤如下。

    (1)称取AG50W-X8型阳离子交换树脂(38~75 μm) 15 g,用2 mol/L盐酸浸泡约2 h,装柱,用100 mL 2 mol/L盐酸淋洗,纯水洗涤,转移至表面皿,在烘箱中110℃烘干1 h。放入干燥器中冷却1 h。

    (2)烧杯中加入1 mg的Al标准溶液,蒸至近干。加入阳离子交换树脂1.0 g,加入0.05 mol/L草酸-0.5 mol/L盐酸或0.05 mol/L草酸-0.75 mol/L盐酸20 mL,搅拌1 h。

    (3)移取上清液10 mL,测定Al含量。

    所得结果列于表 1表 1结果表明,在上述两种草酸-盐酸淋洗液中,阳离子交换树脂对Al均有较强的吸附作用。

    表  1  阳离子交换树脂上分配系数
    Table  1.  Cation exchange distribution coefficients
    介质 Al分配系数
    0.05 mol/L草酸-0.5 mol/L盐酸 186.1±2.1
    0.05 mol/L草酸-0.75 mol/L盐酸 95.3±1.4
    下载: 导出CSV
    | 显示表格

    将装有38~75 μm的AG50W-X8型阳离子交换树脂的交换柱与阴离子交换树脂柱相接,从后者流出的0.05 mol/L草酸-0.5 mol/L盐酸 Al淋洗液直接通过已用该浓度混合酸平衡的阳离子交换树脂柱,用4 CV的1.0 mol/L盐酸洗净草酸后,用4 CV的4.0 mol/L盐酸洗脱Al。Al全程淋洗结果如图 5所示。用该法从草酸-盐酸介质中提取Al,回收接近定量,操作亦较为方便。

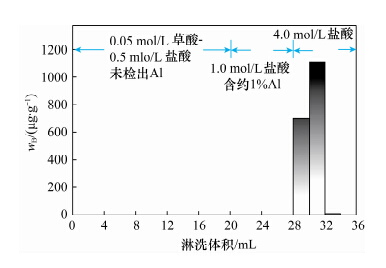

    图  5  阳离子交换树脂柱从草酸-盐酸中提取Al淋洗结果
    Figure  5.  Extraction of Al from H2C2O4-HCl with cation exchange resin

    取标准溶液Al(2 mg)、Fe(1 mg)、Ti(1.5 mg)、Ca(1 mg)、Mg(0.2 mg)作模拟样,按图 6所示的实验流程分析。Al最终回收率为91%±5%,较为重要的损失发生于Al(OH)3沉淀的上清液中(约4%),用4 CV的1.0 mol/L盐酸洗阳柱时,有约1%的Al被洗下。所得Al的纯度约为98%,污染物中Fe占0.6%(相当于该元素加入量的0.3%),Ca占1.4%(加入量的1.8%),未检出Ti、Mg。

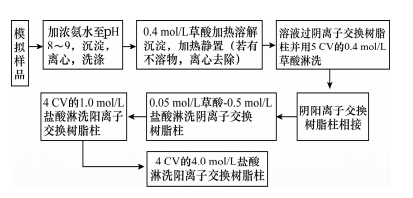

    图  6  模拟样品实验流程
    Figure  6.  Analytical procedure for simulating samples

    通过条件实验,本文对Purdue大学现用的Al-Be分析程序提出了改进建议:用38~75 μm AG1-X8 型阴离子交换树脂取代原用的75~150 μm树脂;延用原Al淋洗液(0.05 mol/L草酸-0.5 mol/L盐酸),但体积可由12 CV降至10 CV;用阳离子交换法从草酸-盐酸淋洗液中提取Al,以规避较为冗长的化学法破坏草酸。

    实际分析样品时,因前面已有NaOH沉淀一步,可除去Fe、Ti、Ca、Mg等干扰元素的大部分,最后用于制靶Al2O3纯度应比本文报道的纯度更高一些。Hunt等[19]公布了他们所获Al中Ca、Fe、Ti的残留率,分别为74%±10%、5.8%±5.5%、0.6%±0.6%。与此相比,Purdue程序至少在除Ca方面更有效些。但这一程序尚有进一步改进的余地:Ca在草酸介质中不吸附于阴离子交换树脂[21],应在这一步被定量除去;用0.05 mol/L草酸-0.5 mol/L盐酸从阴离子交换树脂柱淋洗Al时,Fe在这一条件下的分配系数为105[21],似不应被洗下。今后应探索导致这两个干扰元素得以残存的机理,并提出有效的应对措施。

    Purdue现有分析程序的另一个待改进之处或是1 mol/L NaOH选择性沉淀Fe(OH)3和Ti(OH)4,这一步骤操作繁琐,回收率和去污因子均不高。倘选择一种在强酸介质中可选择性萃取Fe、Ti的试剂,将其制成萃淋树脂,用萃取色层法除去干扰元素[22],应可大大缩短操作时间,并提高Al、Be和Fe、Ti分离的效率。

  • 图  1   0.05 mol/L草酸-0.5 mol/L盐酸洗脱吸附于75~150 μm阴离子交换树脂Al、Fe、Ti的淋洗曲线

    前20 mL为连续点。

    Figure  1.   Elution curves of Al,Fe and Ti on 75-150 μm anion exchange resin with 0.05 mol/L H2C2O4-0.5 mol/L HCl

    图  2   0.05 mol/L草酸-0.75 mol/L盐酸洗脱吸附于75~150 μm阴离子交换树脂Al、Fe、Ti的淋洗曲线

    前15 mL为连续点。

    Figure  2.   Elution curves of Al,Fe and Ti on 75-150 μm anion exchange resin with 0.05 mol/L H2C2O4-0.75 mol/L HCl

    图  3   0.05 mol/L草酸-0.5 mol/L盐酸洗脱吸附于38~75 μm阴离子交换树脂Al、Fe、Ti 的淋洗曲线

    前20 mL为连续点。

    Figure  3.   Elution curves of Al,Fe and Ti on 38-75 μm anion exchange resin with 0.05 mol/L H2C2O4-0.5 mol/L HCl

    图  4   0.05 mol/L草酸-0.75 mol/L盐酸洗脱吸附于38~75 μm阴离子交换树脂Al、Fe、Ti 的淋洗曲线

    前20 mL为连续点。

    Figure  4.   Elution curves of Al,Fe and Ti on 38-75 μm anion exchange resin with 0.05 mol/L H2C2O4-0.75 mol/L HCl

    图  5   阳离子交换树脂柱从草酸-盐酸中提取Al淋洗结果

    Figure  5.   Extraction of Al from H2C2O4-HCl with cation exchange resin

    图  6   模拟样品实验流程

    Figure  6.   Analytical procedure for simulating samples

    表  1   阳离子交换树脂上分配系数

    Table  1   Cation exchange distribution coefficients

    介质 Al分配系数
    0.05 mol/L草酸-0.5 mol/L盐酸 186.1±2.1
    0.05 mol/L草酸-0.75 mol/L盐酸 95.3±1.4
    下载: 导出CSV
  • Granger D E, Kirchner J W, Finkel R C. Quaternary downcutting rate of the New River, Virginia, measured from differential decay of cosmogenic 26Al and 10Be in cave-deposited alluvium [J]. Geology, 1997, 25(2): 107-110. doi: 10.1130/0091-7613(1997)025<0107:QDROTN>2.3.CO;2

    Stock G M, Anderson R S, Finkel R C. Pace of landscape evolution in the Sierra Nevada California revealed by cosmogenic dating of cave sediments [J]. Geological Society of America, 2004, 32(3):193-196.

    Kong P, Granger D E, Wu F Y, Caffee M W, Wang Y J, Zhao X T, Zheng Y. Cosmogenic nuclide burial ages and provenance of the Xigeda paleo-lake: Implications for evolution of the Middle Yangtze River[J]. Earth and Planetary Science Letters, 2009, 278: 131-141. doi: 10.1016/j.epsl.2008.12.003

    Shen G J, Gao X, Gao B, Granger D E. Age of Zhoukoudian Homo erectus determined with 26Al/10Be burial dating [J]. Nature, 2009, 458(7235): 198-200. doi: 10.1038/nature07741

    Carbonell E, de Castro J M B, Parés J M, Pérez-González A, Cuenca-BescÓsG, Ollé A, Mosquera M, Huguet R, der MadeÚ J, Rosas A, Sala R, Vallverd J, García N, Granger D E, Martinón-Torres M, Rodríguez X P, Stock G M, Vergés J M, Allué E, Burjachs F, Cáceres I, Canals A, Benito A, Díez C, Lozano M, Mateos A, Navazo M, Rodríguez J, Rosell J, Arsuaga J L. The first hominin of Europe [J].Nature,2008, 452(7186): 465-469. doi: 10.1038/nature06815

    Partridge T C, Granger D E, Caffee M W, Clarke R J. Lower Pliocene hominid remains from Sterkfontein[J]. Science, 2003, 300(5619): 607-612. doi: 10.1126/science.1081651

    Balco G, Rovey Ⅱ C W. An isochron method for cosmogenic-nuclide dating of buried soils and sediments[J]. American Journal of Science, 2008, 308(10): 1083-1114. doi: 10.2475/10.2008.02

    Granger D E, Fabel D, Palmer A N. Pliocene-Pleistocene incision of the Green River ‘Kentucky’ determined from radioactive decay of cosmogenic 26Al and 10Be in Mammoth Cave sediments[J].GSA Bulletin, 2001, 113(7): 825-836. doi: 10.1130/0016-7606(2001)113<0825:PPIOTG>2.0.CO;2

    那春光,孔屏,黄费新,肖伟.原地生成宇宙成因核素10Be和26Al样品采集及处理[J].岩矿测试, 2006, 25(2): 101-106.
    张丽,武振坤,宋少华,常宏,赵国庆.原地宇宙成因核素暴露测年方法中石英的提取[J].岩矿测试, 2012, 31(5): 780-787. http://www.cnki.com.cn/Article/CJFDTOTAL-YKCS201205007.htm

    Kohl C P, Nishiizumi K. Chemical isolation of quartz for measurement of in-situ-produced cosmogenic nuclides[J]. Geochimica et Cosmochimica Acta, 1992, 56(9): 3583-3587. doi: 10.1016/0016-7037(92)90401-4

    Isotope separation quartz chemistry: 10Be and 26Al extraction [EB/OL]. http://www.physicspurdue.edu/primelab/MSL/Flowchart%20copy.jpg.

    UVM Cosmogenic Laboratory-Be/Al extraction [EB/OL].

    Extraction of Al and Be from quartz for isotopic analysis [EB/OL].http://depts.washington.edu/cosmolab/chem/Al-26_Be-10.pdf".

    Cosmogenic Isotopes Lab [EB/OL]. http://www.public.asu.edu/-aheimsat/yakattacklab.html.

    Chemical Separation of Al and Be from Quartz-bearing rocks [EB/OL]. http://www.geog.ucsb.edu/-bodo/pdf/bookhagen_chemSeparation_UCSB.pdf.

    卢仁,林杨挺,欧阳自远,李春来,周卫健.陨石中宇宙成因核素10Be和26Al的化学分离纯化[J].地球化学, 2008, 37(2): 149-156.
    沈冠军.原地宇生核素埋藏测年法:最新进展及其在中国早期人类遗址年代研究中的应用前景[J].第四纪研究, 2012, 32(3): 382-387. http://www.cnki.com.cn/Article/CJFDTOTAL-DSJJ201203004.htm

    Hunt A L, Larsen J, Bierman P R, Petrucci G A. Investigation of factors that affect the sensitivity of accelerator mass spectrometry for cosmogenic 10Be and 26Al isotope analysis [J]. Analytical Chemistry, 2008, 80: 1656-1663. doi: 10.1021/ac701742p

    张丽,周卫健,常宏,赵国庆,宋少华,武振坤.暴露测年样品中26Al和10Be分离及其加速器质谱测定[J].岩矿测试,2012, 31(1): 83-89.

    Strelow F W E, Liebenberg C J. Toerien F V S. Accurate silicate analysis based on separation by ion-exchange chromatography [J]. Analytica Chimica Acta, 1969, 47: 251-260. doi: 10.1016/S0003-2670(01)95675-2

    Dietz M L, Horwitz E P, Sajdak L R, Chiarizia R. An improved extraction chromatographic resin for the separation of uranium from acidic nitrate media [J]. Talanta, 2001, 54: 1173-1184. doi: 10.1016/S0039-9140(01)00390-3
