Analysis of Trace Light Hydrocarbon in Natural Gas by an On-line Preconcentration-Gas Chromatography
-
摘要: 建立了高演化天然气在线富集-气相色谱分析方法，将干燥系数大于0.95的高演化天然气流经自行研制的富集反吹装置，痕量轻烃组分在富集管中冷冻液化并富集，对未液化的组分进行反吹，通过加热富集管使已液化的轻烃组分气化并进入色谱仪进行检测。分析结果表明，化合物的分析范围明显扩大，甲烷溶剂效应降低，达到对C10之前轻烃指纹进行分析的目的；对普光7井天然气样品进行3次重复性实验，所得甲基环己烷指数、正庚烷值、异庚烷值、Mango K1指数的实测最大重复性(r值)为0.22、0.23、0.02、0.00，分别小于国家标准要求的0.82、0.75、0.11、0.04，方法稳定可靠。通过本方法得到的轻烃参数可有效地应用于天然气成因类型、热演化程度探讨中。Abstract: A method for the analysis of high mature natural gas by Gas Chromatography with on-line preconcentration technique is introduced. High mature natural gas with greater than 0.95 of dry coefficient flowed through a self-developed enrichment back-blow device to trap the trace light hydrocarbons. After the back blow of un-liquefied components, the trapped trace light hydrocarbons were gasified and transferred into Gas Chromatography with carrier gas by heating the cold trapped components, which significantly expanded the analysis range of light hydrocarbons according to the results. The light hydrocarbons that were less than C10 were successfully analyzed with this method. The results of three experiments of natural gas in Puguang 7 showed a good reproducibility in indices of methylcyclohexane, n-heptane, iso-heptane and Mango K1 which were 0.22, 0.23, 0.02 and 0.00, respectively, lower than the national standard, 0.82, 0.75, 0.11 and 0.04. Meanwhile the solvent effect caused by methane has been dramatically reduced. The parameters obtained with this on-line analysis method can be effectively applied to the studies of origin and maturity of natural gas.
-
Keywords:
- high mature natural gas /
- trace light hydrocarbons /
- Gas Chromatography /
- enrichment /
- blow-back
-
致谢: 在高演化天然气痕量轻烃在线富集及分析方法和条件建立过程中，无锡石油地质研究所刘光祥教授提供部分样品以供实验操作，梁舒高级工程师对实验条件提出宝贵建议，在此深表感谢！
-
![]()

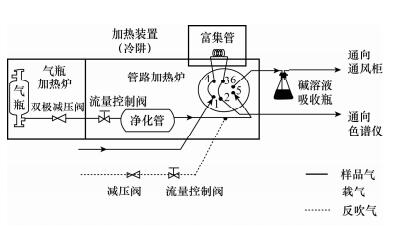

图 1 高演化天然气富集反吹装置示意图
Figure 1. Schematic diagram of natural gas preconcentration and analysis device
![]()

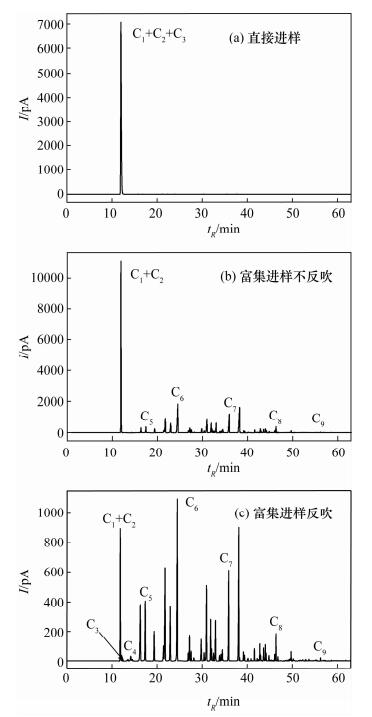

图 2 不同进样状态下的PG7样品的轻烃指纹谱图
Figure 2. Light hydrocarbon fingerprints of PG7 in different injection states
![]()
![]()

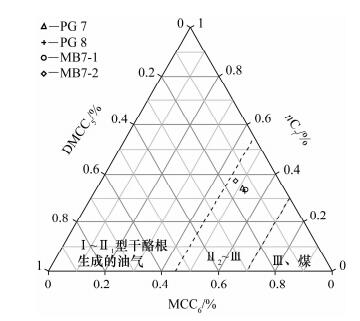

图 4 川东北地区天然气样品C7轻烃系列相对含量三角图
Figure 4. C7 light hydrocarbon series composition characteristics of natural gas in northeastern Sichuan
表 1 天然气样品的基本信息
Table 1 The basic information of natural gas
样品编号 井号 层位 深度/m 干燥系数 气压/MPa PG7 普光7井 T1f 5484.7~5546.7 0.99 1.3 PG8 普光8井 P2ch 5614.2~5625.5 0.99 0.9 MB7-1 毛坝7井 T1f 4798~4808 0.99 0.5 MB7-2 毛坝7井 T3x 3659~3724 0.99 0.8
下载: 导出CSV
表 2 川东北地区高演化天然气轻烃指纹参数
Table 2 Light hydrocarbon parameters of natural gas in northeastern Sichuan
样品 甲基环己烷指数MCH 正庚烷值
H异庚烷值
IMango K1
指数Mango K2
指数甲基环己烷
/环己烷(2-甲基+3-甲基)
己烷/正己烷甲基环己烷
/正庚烷PG7 52.47 20.11 2.63 1.08 0.37 1.72 0.45 1.59 PG8 53.23 20.05 2.61 1.08 0.36 1.87 0.51 1.66 MB7-1 53.10 21.15 2.68 1.07 0.35 2.22 0.61 1.62 MB7-2 47.60 19.17 2.76 1.07 0.39 0.93 0.31 1.30 注：PG7的轻烃参数是采用表3中的平均值。
下载: 导出CSV
表 3 PG7的三次实验分析轻烃参数对比
Table 3 The light hydrocarbon parameters of PG7 in parallel tests
样品 甲基环己烷指数MCH 正庚烷值H 异庚烷值I Mango K1指数 PG7-1 52.33 20.18 2.64 1.08 PG7-2 52.55 20.19 2.64 1.08 PG7-3 52.54 19.96 2.62 1.08 实测最大重复性(r值) 0.22 0.23 0.02 0.00 国家标准要求r值 0.82 0.75 0.11 0.04
下载: 导出CSV
-
曹寅,钱志浩,秦建中,陈丽华,王大锐,边立曾.石油地质样品分析测试技术及应用[M].北京:石油工业出版社,2006: 123-133. 王瑞,李季,蒋启贵,张彩明.气相色谱法定量测定烃源岩中轻烃的含量[J].岩矿测试,2008,27(5): 333-336. http://www.cnki.com.cn/Article/CJFDTOTAL-YKCS200805003.htm 戴金星,裴锡古,戚厚发.中国天然气地质学(卷一)[M].北京: 石油工业出版社,1992: 75-80. Thompson K F M. Light hydrocarbons in subsurface sediments [J]. Geochimica et Cosmochimica Acta, 1979, 43 (5): 657-672. doi: 10.1016/0016-7037(79)90251-5
Magno F D. An invariance in the isohetanes of petroleum[J]. Science, 1987, 237: 514-517. doi: 10.1126/science.237.4814.514
张林晔,李钜源,李祥臣,唐洪三.细菌降解气轻烃组成及气源对比[J].石油实验地质,1996,18(1): 88-95. doi: 10.11781/sysydz199601088 刘光祥,蒋启贵,潘文蕾,蔡立国,吕俊祥.干气中浓缩轻烃分析及应用——以川东北-川东区天然气气/源对比研究为例[J].石油实验地质,2003,25(Z1): 585-589. doi: 10.3969/j.issn.1001-6112.2003.z1.013 胡国艺,李剑,李瑾,李志生,罗霞,孙庆伍,马成华.判识天然气成因的轻烃指标探讨[J].中国科学:D辑,2007,37(Z2): 111-117. http://www.cnki.com.cn/Article/CJFDTOTAL-JDXK2007S2013.htm Mango F D.The light hydrocarbons in petroleum: A critical review[J]. Organic Geochemistry, 1997, 26(7-8): 417-440. doi: 10.1016/S0146-6380(97)00031-4
刘昭茜,梅廉夫,郭彤楼,凡元芳,汤济广,沈传波.川东北地区海相碳酸盐岩油气成藏作用及其差异性——以普光、毛坝气藏为例[J].石油勘探与开发,2009,36(5): 552-561. http://www.cnki.com.cn/Article/CJFDTOTAL-SKYK200905001.htm 马永生,蔡勋育,李国雄.四川盆地普光大型气藏基本特征及成藏富集规律[J].地质学报,2005,79(6): 858-865. http://www.cnki.com.cn/Article/CJFDTOTAL-DZXE200506026.htm Thompson K F M. Classification and thermal history of petroleum based on light hydrocarbons[J]. Geochimica et Cosmchimica Acta, 1983, 47(2): 303-316. doi: 10.1016/0016-7037(83)90143-6
Mango F D. The origin of light cycloalkanes in petroleum: A kinetic test of the steady state catalytic hypothesis[J]. Geochimica et Cosmochimica Acta, 1990, 54: 1315-1323. doi: 10.1016/0016-7037(90)90156-F
朱扬明,张春明.Mango轻烃参数在塔里木原油分类中的应用[J].地球化学,1999,28(1): 26-33. http://www.cnki.com.cn/Article/CJFDTOTAL-DQHX901.003.htm 胡惕麟,戈葆雄,张义纲,刘斌.源岩吸附烃和天然气轻烃指纹参数的开发和应用[J].石油实验地质,1990,12(4): 375-394. doi: 10.11781/sysydz199004375 戴金星.利用轻烃鉴别煤成气和油型气[J].石油勘探与开发,1993,20(5): 26-32. http://www.cnki.com.cn/Article/CJFDTOTAL-SKYK199305003.htm 刘光祥,郑冰,周东升.四川盆地二叠系烃源岩及其资源潜力研究[R].2010: 169-177. 谢增业,杨威,胡国艺,李志生,孙庆伍.四川盆地天然气轻烃组成特征及其应用[J].天然气地球科学,2007,18(5): 720-725. http://www.cnki.com.cn/Article/CJFDTOTAL-TDKX200705018.htm 胡国艺,肖中尧,罗霞,李志生,李剑,孙庆武,王春怡.两种裂解气中轻烃组成差异性及其应用[J].天然气工业,2005,25(9): 23-25. http://www.cnki.com.cn/Article/CJFDTOTAL-TRQG200509008.htm 李艳霞.原油裂解气和干酪根裂解气的判识[J].西安石油大学学报: 自然科学版,2008,23(6): 42-45. http://www.cnki.com.cn/Article/CJFDTOTAL-XASY200806013.htm 刘文汇,秦建中,蒋启贵.南方海相烃源转化过程与生气潜力研究[R].2008: 92-100. 马永生.普光气田天然气地球化学特征及气源探讨[J].天然气地球科学,2008,19(1): 1-7. doi: 10.11764/j.issn.1672-1926.2008.01.1 秦建中,付小东,腾格尔.川东北宣汉-达县地区三叠-志留系海相优质烃源层评价[J].石油实验地质,2008,30(4): 367-374. doi: 10.11781/sysydz200804367 腾格尔,刘文汇,秦建中,郑伦举,付小东,申宝剑,卢龙飞,王杰.川东北地区海相深层多源生烃动态转化机制——以普光气田为例[J].岩石学报,2012,28(3): 895-904. http://www.cnki.com.cn/Article/CJFDTOTAL-YSXB201203019.htm GB/T 18340.1—2010,地质样品有机地球化学分析方法 第1部分: 轻质原油分析气相色谱法[S].
