Chemical Phase Analysis of Lithium in Pegmatitic Lithium Ores
-
摘要:
伟晶岩型锂矿石中产出的锂云母和锂辉石是重要的提锂原料，化学物相分析能够为这类锂矿石的地质勘探、矿床评价和高效选冶等提供重要的技术支撑。由于各类含锂矿物在化学性质上非常相似，目前尚未见与锂矿石化学物相分析相关的报道。本文建立了一种针对伟晶岩型锂矿中锂进行化学物相分析的方法。将锂物相分为铁锂云母中锂、锂云母中锂和锂辉石中锂三相。采用稀盐酸选择性浸出铁锂云母中锂，浓硫酸选择性浸出锂云母中锂，最后残渣用氢氟酸挥发除硅，王水溶解测定锂辉石中锂，并探索确立了各相态的最佳浸出条件。通过对川西某锂矿中锂物相进行6次分析，得到各相态锂的相对标准偏差(RSD)为1.27%～3.79%，均小于5%，各相态锂的加和与总锂结果的相对偏差为1.22%，小于5%，说明该方法适用于伟晶岩型锂矿石中锂的化学物相分析。
-
关键词:
- 锂 /
- 锂矿石 /
- 化学物相分析 /
- 电感耦合等离子体发射光谱法
Abstract:Chemical phase analysis can provide important technical guidance for geological exploration, deposit evaluation and high efficiency metallurgy of lithium ore. Because many lithium minerals are very similar in chemical properties, there are no reports related to the chemical phase analysis of lithium ores. Pegmatitic lithium ore is an important kind of lithium ore, in which lepidolite and spodumene are important raw materials for extracting lithium. In this research, a method for chemical phase analysis of lithium in pegmatitic lithium ores was established to determine the content of lithium in each lithium mineral. The lithium was divided into three phases: zinnwaldite, lithium mica, and spodumene. Dilute hydrochloric acid was used to selectively leach lithium from zinnwaldite, concentrated sulfuric acid was used to dissolve lithium from lithium mica, and aqua regia was used to dissolve lithium from spodumene. The optimal leaching conditions of each phase was explored and established. According to the analysis of lithium phase in lithium ores in Western Sichuan for 6 repetitions, the relative standard deviation of each phase was 1.27%−3.79% and the relative deviation of the sum and the total lithium was 1.22%, all less than 5%, indicating that this method is suitable for the chemical phase analysis of lithium in pegmatitic lithium ores.
-
铍是高新技术产业发展的保障性资源和战略性资源之一，世界主要大国都将铍作为战略储备矿种［1］。地壳中铍含量约4×10−6～6×10−6，属于稀有金属，产量较低，铍资源日益凸显的重要性与地球上储量的稀缺性导致其越来越向少数国家集中，世界铍资源供应风险加大［2-4］。中国铍矿多是综合性矿床，其储量以共伴生为主，如锂铷铯铌钽稀土和锡等，对综合性矿床的综合利用具有巨大的经济价值［5-6］。针对综合性铍矿，开发多元素同时测定的方法可以显著降低分析成本，提高分析效率。
电感耦合等离子体质谱和发射光谱法(ICP-MS/OES)实现了多元素同时测定［7-8］，由于稀有金属的多金属伴生特性和物理化学性质差异过大，提取方法就成为制约多元素同时检测准确度和分析效率的关键。密闭酸溶法对铍矿石等稀有金属矿中的锂铷铯铌钽和稀土元素以及微量铍和锡等具有良好的提取效果，但对于高含量铍和锡不佳［9-12］。铍在矿物中的主要赋存方式为绿柱石等形式［13］，晶格坚固，酸溶难以破坏［6］，单质含量高于50μg/g的铍采用酸溶处理就会出现测定结果偏低现象，含量越高偏低越严重［14］；锡在铍矿石中赋存方式主要为锡石［13］，本质是不溶于酸尤其是硝酸，这主要是因为硝酸会将锡氧化为SnO2再次沉淀而导致测定结果偏低［15］。当前对铍和锡等稀有金属的提取方法多为高温熔融法，提取熔剂有偏硼酸锂［16］、氢氧化钾［17］、氢氧化钠［18-19］、过氧化钠［20-24］或混合熔剂［25-27］。以上方法多是提取测定其中一种元素或多种元素，但没有一种方法可以同时覆盖铍矿石中伴生的铍和锡两种难提取元素。针对铍矿石等稀有金属矿，有必要建立一种铍和锡同时快速准确测定的方法，为野外探矿活动及时提供数据支撑。
高温状态下的过氧化钠有超强的分解能力［28］，可以分解酸溶难以分解的稀有金属元素。李振等［27］和雷占昌等［20］分别用过氧化钠碱熔法提取稀有金属矿中的铍以及锡矿石中的锡，测定结果符合质量控制要求。根据已报道文献，本文以过氧化钠为熔剂，通过高温熔融分解，沸水提取，盐酸酸化，并通过稀释降低盐分含量而满足ICP-MS测定要求，同时又利用ICP-MS高灵敏度和可通过内标校正的特性，达到高倍稀释也能同时准确测定铍和锡元素的效果；通过扩展应用实验，本文方法可同时测定其他稀有金属元素，如锂铷铯铌钽和稀土元素。
1. 实验部分
1.1 样品采集与加工
铍矿石样品采集5份(编号：铍矿石样品1～5)，均来自新疆和田大红柳滩509道班西一带多金属矿区。大红柳滩矿区以锂铍矿为主，并伴生有铷、铯、铌、钽、锡等矿物。该矿区Li2O含量一般为1%～4%；BeO平均含量在0.04%～0.06%。但在509道班西矿区一带的二叠系黄羊领区域发现含锂辉石等矿物的锂铍共生矿，BeO含量范围为0.03%～0.87%，铍矿石多为绿柱石形式存在。本次采样区域主要为该区域的BeO富集区域，BeO含量最高达到0.85%，比现有国家一级铍矿石标准物质GBW07151中BeO含量(0.365%)高一倍以上，并伴生少量以锡石形式存在的锡元素［6，13，29］。
每份样品在野外采集10kg，待样品运回实验室经粗碎、细碎，对辊、混匀、缩分、球磨至全部过74μm尼龙筛，在105℃电加热干燥箱内烘干2h后，放置在干燥器内冷却，备用。
1.2 仪器设备及工作条件
Themo-iCAP Q电感耦合等离子体质谱仪(美国ThermoFisher公司)，主要工作条件列于表1。
表 1 电感耦合等离子体质谱仪主要工作参数Table 1. Main working parameters of ICP-MS instrument工作参数 设定值 工作参数 设定值 等离子体气体流速 13L/min 测量模式 标准 辅助气流速 0.8L/min 测量间隔 0.2s 雾化器气体流速 0.84L/min 泵速 40r/min 分辨率模式 Normal 驻留时间 0.001s 测量方式 单点跳峰 扫描次数 50 KSW-120D电阻炉(沈阳市节能电炉厂)；FZSB-033电热板(天津拓至明实验仪器技术开发有限公司)；BT124S型电子天平(赛多利斯科学仪器有限公司)。
1.3 标准溶液和主要试剂
铍和锡混合标准储备溶液(Be和Sn浓度均为10μg/mL)：各移取铍和锡标准溶液(购自国家有色金属及电子材料分析测试中心)逐级稀释至所需浓度；铑单元素标准溶液(购自国家有色金属及电子材料分析测试中心)：浓度1000μg/mL，逐级稀释成5ng/mL内标使用。
过氧化钠(分析纯)：购自云南景锐科技有限公司；盐酸(优级纯)：购自成都科隆化学品有限公司。
1.4 铍矿石样品处理
准确称取铍矿石样品0.1000g(精确至0.0001g)于刚玉坩埚内，加入约1.5g过氧化钠，搅拌均匀，再加入0.5g过氧化钠覆盖其上，放入升温至700℃的马弗炉内，保温10min后(样品为深红透亮流动性液体)取出冷却，冷却后坩埚放置于洁净的250mL玻璃烧杯内，加入100℃去离子水约50mL，待样品剧烈反应结束后(约20min)洗出坩埚，把玻璃烧杯置于200℃电热板上保持微沸5min后取下冷却，然后加入20mL浓盐酸并轻摇样品(静置5min即可反应完全)，把酸化后的样品转移至洁净的100mL玻璃容量瓶中定容并摇匀。分取此溶液10mL至100mL容量瓶中，定容摇匀，上机待测。
1.5 测试数据质量控制
样品称量、分解、提取、酸化、定容严格按照1.4节进行过程控制。分析样品时，以纯水稀释降低基体干扰，以流程空白对校准曲线进行基体匹配减少系统误差；以流程空白进行检出限测定，铍和锡检出限低至0.2μg/g以下。以国家有证标准物质进行准确度和精密度测定，测量误差(RE)≤6.1%；相对标准偏差(RSD)≤5%。通过以上过程控制和结果控制，证明本文方法满足地质实验室质量控制要求。
2. 结果与讨论
2.1 样品基体干扰与消除
本文方法所测元素铍和锡在质谱谱线上基本没有干扰，所受干扰皆来自过氧化钠碱熔所引入的盐分基体的干扰。本文主要从过氧化钠试剂的加入量、盐分基体对灵敏度的抑制程度和所需稀释倍数以及校准曲线的基体匹配等方面来讨论干扰消除，以获得最佳的样品消解和测量条件。
2.1.1 过氧化钠熔剂加入量的选择
过氧化钠在高温条件下有强氧化性，易与目标物发生剧烈的复分解反应，生成易溶于水或酸的盐类［15，28］。由于目标物也有可能被难溶于酸的矿物晶格包裹，在高温强氧化性条件下，晶格被破坏可使目标物暴露在易发生反应的环境中。高温熔融状态的过氧化钠有强大的分解能力，只要熔剂能达到完全熔融液体状态即可保证样品完全分解［28］。本文通过观察法来确定过氧化钠熔剂的加入量。
由于质谱的特殊性(离子采集和空间电荷效应)，盐分基体对检测目标元素信号影响巨大，在满足样品分解要求的同时应选择尽量少的熔剂从而降低盐效应。实验时选择熔剂过氧化钠加入量1.0、1.5、2.0、2.5g，加入量在1.0g时，高温熔融后有时部分样品在坩埚中呈现固体未完全熔融状态；当加入量在1.5g时，样品在熔剂中基本全部熔融成深红透亮的液体状；继续增加至2.0g、2.5g时，样品熔融状态更好。为保证样品能完全分解，又不增加盐分太多，故选择过氧化钠的加入量为2.0g。
2.1.2 盐分基体对目标元素信号抑制影响与稀释倍数的确认
碱熔方法样品基体携带大量的盐分，由于质谱测定时对样品基体盐分含量有一定的要求，一般盐分含量需在0.3%以下。消解原液定容的样品并不能直接进入质谱仪器进行测定，必须经过稀释才能上机；稀释倍数小，盐分大，信号抑制和漂移严重，稀释倍数大，引起测量不确定度就大，尤其伴生元素锡含量有可能比较低，经过高倍稀释会受到更大影响。本文方法关键是找到合适的稀释倍数，确定稀释过程。
本文通过连续引进不同稀释倍数空白消解液，并每隔10min记录一次内标回收率来验证盐分基体对检测信号的抑制程度。通过表2不同稀释倍数碱熔空白样品的内标回收率对比，从5倍稀释到20倍稀释，盐分基体对测试信号都有不同程度的抑制现象，10倍以下的稀释不但抑制程度过大，而且随着样品引入时间的增加，信号严重向下漂移。应该有三点原因造成了这种现象：①大量的钠离子在ICP火焰中电离而消耗了能量，造成ICP火焰温度降低，从而影响了其他元素的电离度；②大量的钠离子在离子通道中由于空间电荷效应排斥了其他元素，影响了目标元素的传输效率从而造成信号降低；③盐分在采样锥和截取锥口部堆积效应，造成离子采集效率下降。在10倍稀释程度时，虽然信号抑制达到60%，但在60min内标信号并没有单边向上或向下漂移，保持了测量信号的稳定输出，证明10倍稀释程度满足长期稳定性的测量要求。虽然10倍以上的稀释信号抑制程度更低，稳定性也满足要求，但基于低含量区样品测量不确定度的考虑，本文方法采取10倍稀释为最终方案。
表 2 稀释倍数对铑内标信号的抑制程度对比Table 2. Comparison of inhibition degree of Rh internal standard signal by different dilution ratios稀释倍数 不同分析时间内标回收率(%) 10min 20min 30min 40min 50min 60min 5.0倍 21.2 20.1 18.7 17.2 15.4 12.9 7.5倍 35.9 34.5 32.0 29.9 27.8 25.7 10倍 39.4 40.3 38.8 41.1 39.5 39.0 15倍 53.9 52.5 50.4 51.8 49.7 50.2 20倍 68.4 66.7 65.9 67.2 68.3 66.8 2.1.3 校准曲线与测试稳定性
由于盐分基体对测量信号抑制的现象不能忽视，为保证校准曲线和样品测试条件的一致性，需对校准曲线点进行基体匹配。本文选择在配制每个校准曲线点时加入10mL未经稀释的空白消解液，来消除高盐基体对信号抑制导致的内标回收率严重下降现象，以及保证校准曲线点与样品测试条件的一致性，消除系统误差，提高样品测量的准确度。
为验证盐分对铍和锡元素碱熔样品测量的长期稳定性，本文以另外的标准溶液配制两个含量为30.0ng/mL和800.0ng/mL混合标准溶液校验点，并进行基体匹配，连续进样，以铑为内标每隔10min测试一次高、低两个校验点的结果，计算测量误差和长期测量的精密度(RSD)。从表3可以看出，低含量铍和锡的测量相对误差均在5%以内，高含量校验点连续测定值的相对误差均在4.0%以内；通过1h内10min间隔的6次测量结果的RSD计算，最大值为2.54%，证明长期高盐基体进样的测量稳定性良好，符合《地质矿产实验室测试质量管理规范》，满足长期测量的准确度和精密度要求。
表 3 连续高盐基体进样对铍和锡元素的测定准确度影响Table 3. Effect of continuous high salt matrix injection on accuracy of Be and Sn determination测量时间
间隔混合标准溶液校验点30ng/mL 混合标准溶液校验点800ng/mL Be含量
(ng/mL)相对误差
(%)Sn含量
(ng/mL)相对误差
(%)Be含量
(ng/mL)相对误差
(%)Sn含量
(ng/mL)相对误差
(%)10min 29.3 −2.3 30.1 0.33 807 0.88 787 −1.6 20min 30.4 1.3 30.3 1.0 799 −0.13 793 −0.88 30min 31.2 4.0 30.0 0.0 791 −1.1 806 0.75 40min 29.7 −1.0 30.2 0.67 810 1.3 794 −0.75 50min 29.5 −1.7 31.0 3.3 819 2.4 791 −1.1 60min 30.8 2.7 31.2 4.0 809 1.1 790 −1.3 RSD（%） 2.54 ‒ 1.66 ‒ 1.20 ‒ 0.83 ‒ 2.2 盐酸酸化时加入盐酸量对铍和锡检测稳定性的影响
以新疆大红柳滩矿编号为“铍矿石样品5”检测结果为例(BeO含量0.85%，锡含量0.078%)，消解后的样品分别加入5.0、10.0、15.0、20.0、25.0mL盐酸进行酸化，不同盐酸加入量的样品平行消解6份，计算结果的相对标准偏差(RSD)。表4结果表明，不同盐酸加入量的检测结果平均值具有较好的一致性，但测量精密度有较大差异。盐酸加入量达到15.0mL后实际样品的测量精密度RSD达到2%左右，较好地满足测定要求，继续增加盐酸加入量，精密度并没有明显提高，但为了测试结果更有保障，本实验选择加入20.0mL盐酸。
表 4 盐酸加入量对铍和锡检测结果的稳定性影响Table 4. Effect of adding amount of hydrochloric acid on stability of Be and Sn determination组分 测定项目 盐酸加入量 5.0mL 10.0mL 15.0mL 20.0mL 25.0mL BeO 测定平均值(%) 0.84 0.87 0.86 0.85 0.86 RSD(%) 7.2 3.3 2.0 1.9 2.2 Sn 测定平均值(%) 0.078 0.079 0.079 0.078 0.077 RSD(%) 8.3 4.1 2.4 2.5 2.6 注：为符合标准物质中铍和锡的结果表示形式和矿石类样品实际工作中报出要求，本文对样品测定结果铍均以BeO、锡以单质形式展示。 2.3 方法技术评价
2.3.1 方法检出限和测量范围
配制铍和锡的7个混合标准曲线点0.0、5.0、10.0、50.0、100.0、500.0、1000.0、2000.0ng/mL，以流程空白做基体匹配，进行曲线绘制(图1)，线性均在0.999以上。证明本文方法虽然盐分基体高，但线性依然良好，本文方法铍和锡的测定上限以单质表示时可达到2%；如铍用氧化物表示测定上限可达到5.6%。
按本文方法样品处理流程，平行消解12份空白样品分别进行测定，以3倍标准偏差计算各元素检出限，铍检出限为0.2μg/g，锡检出限为0.17μg/g。
2.3.2 方法准确度和精密度
国家一级标准物质中，铍矿石标准样品较少，没有对锡元素定值，故本文方法选择6个稀有金属矿标准物质GBW07150、GBW07151、GBW07152、GBW07153、GBW07154、GBW07155，以及两个锡含量具有代表性的国家一级标准物质GBW07311、GBW07282平行消解6份来验证方法的准确度和精密度。对于碱熔方法强大的样品分解能力和消解后的高盐分基体，样品本身所具有的基体差异基本可以忽略。从表5数据来看，氧化铍和锡的测定值与标准值基本吻合，精密度良好，但GBW07155中铍的测定结果成系统性偏高现象，这可能是由于本文方法和定值方法的差异性造成的，但系统偏差量相对误差均在6%左右，符合《地质矿产实验室测试质量管理规范》；微量区锡矿石中锡的测定结果相对误差在5%左右，而常量区锡矿石中锡的测定结果相对误差小于2%，证明本文方法对不同含量锡的测量均有良好准确度。
表 5 国家一级标准物质中铍和锡的测定结果误差Table 5. Determination error of Be and Sn in national first-class standard materials标准物质
编号BeO Sn 标准值（%） 测定值(%) RSD（%） 相对误差（%） 标准值(%) 测定值(%) RSD（%） 相对误差（%） GBW07150 0.060±0.006 0.060 4.1 0.0 − − − − GBW07151 0.365±0.026 0.359 2.3 −2.6 − − − − GBW07152 0.018±0.001 0.019 4.7 5.6 0.0036 0.0034 4.9 −5.6 GBW07153 0.026±0.003 0.026 3.5 0.0 0.0097±0.0005 0.0093 4.4 −4.1 GBW07154 0.033±0.002 0.033 3.9 0.0 0.0052 0.0055 3.6 5.8 GBW07155 0.033（0.032～0.009） 0.035 4.0 6.1 0.0063 0.0066 4.1 4.8 GBW07311 0.0026±0.005 0.0025 4.8 −3.8 0.037±0.0068 0.037 3.8 0.0 GBW07282 − − − − 1.27±0.001 1.22 1.3 −3.9 注：“−”表示没有定值；GBW07311中铍结果为单质。 2.3.3 方法比对
将本文方法与文献方法对比，夏传波等［9］采用密闭酸溶ICP-OES/MS法测定花岗伟晶岩中32种微量元素，实现了包含铍和锡等元素的同时测定，但该方法适用于花岗伟晶岩石中微量元素，并不包含高品位铍矿石等样品。郭琳等［16］采用偏硼酸锂熔融ICP-OES法测定铍矿石中的铍及主量元素，虽然BeO检测上限达到13.3%，可以测定铍精矿中的超高含量铍，但检出限为0.01%，远高于本文方法的检出限0.2μg/g，不适用于低含量铍矿石中铍的测定。本文方法铍、锡检出限为0.2μg/g和0.17μg/g，能满足矿石样品检测需要，同时检测上限单质含量高达2%，转化为BeO为5.6%，适用自然界中铍矿石所有含量要求。此外，本文采用的碱熔法操作流程简单，时间短，比密闭酸溶法效率更高。因此，针对自然界中非精矿类的铍、锡共生的矿石样品，本文方法准确可靠、效率高，但对精矿类样品并不适用。质谱方法虽然线性范围宽，但并不推荐测定含量过高精矿样品，一是因为记忆效应污染设备，造成低含量样品测量失准；二是因为仪器本身的稳定性可能不能满足超高含量矿石样品的质控要求。
2.4 方法应用与扩展应用
2.4.1 实际样品中氧化铍和锡的测定精密度
以来自新疆大红柳滩多金属矿区5个不同含量的实际铍矿石样品为研究对象，按照1.4节样品处理方法进行消解，每个样品平行消解6次并上机测定铍和锡含量，计算氧化铍和锡元素结果的相对标准偏差(RSD)来判断方法精密度。从表6来看，氧化铍含量低于0.1%的，测量精密度稍差，RSD达到5%，而氧化铍含量大于0.1%的4个样品，RSD都在3%左右，测量精密度良好；锡含量虽然都低于0.1%，但测量RSD均小于5 %，说明本文方法对于铍矿石样品中铍和锡的测量精密度良好，符合实验室的质量控制要求。
表 6 实际样品中氧化铍和锡的测定精密度Table 6. Precision of BeO and Sn in actual samples铍矿石实际样品
编号BeO Sn 测定值
(%)RSD
(%)测定值
(%)RSD
(%)样品1 0.052 5.0 0.021 4.3 样品2 0.171 2.5 0.029 2.6 样品3 0.350 3.4 0.040 3.7 样品4 0.549 3.1 0.054 2.5 样品5 0.850 3.0 0.078 1.2 2.4.2 方法扩展应用——其他适用于本文方法的元素测定
通过对测试条件的优化、标准物质的准确度和精密度验证以及实际样品的测量精密度验证，本文方法已被证实适用于酸溶难以解决的铍和锡元素的测定，为了验证用于其他元素测定的可行性，以锂铷铯铌钽和稀土元素等稀有元素为例进行了实验。本文选择铍矿石标准物质GBW07151、锂矿石标准物质GBW07152和5个来自新疆大红柳滩矿区的实际样品，以此方法来验证上述元素可同时测定的可行性。由于GBW07151中锂铷铯铌钽含量过低没有定值，此样品只分析稀土元素的测定结果。通过本文方法验证，5个实际样品中基本不含稀土元素，稀土元素含量和流程空白测定结果接近，所以对本次采集的铍矿石样品中伴生元素只分析锂铷铯铌钽。
通过表7和表8数据可见，锂铷铯铌钽的测定结果良好，精密度≤5.0%，相对误差绝对值最大为5.67%，满足实验室质量控制要求。稀土元素测定结果的RSD偏高，但基本都在10%以下；相对误差有的偏大，也基本都在不确定度范围内，造成此种现象的原因是本实验稀释倍数比较大，稀土元素含量相对较低导致。其中铕的测定结果精密和准确度都比较差，这有可能是因为铕元素含量太低，试剂空白又相对偏高所导致，该元素定值时没有给出测量不确定度，有可能是此类原因。
表 7 国家一级标准物质中伴生的稀有金属测定准确度和精密度Table 7. Determination accuracy and precision of associated rare metals in national first-class standard materials元素 GBW07151 GBW07152 标准值
(μg/g)测定值
(μg/g)RSD
(%)相对误差
(%)标准值
(μg/g)测定值
(μg/g)RSD
(%)相对误差
(%)Li2O − − − − 0.46±0.01* 0.47 0.7 2.17 Rb2O3 − − − − 0.145±0.011* 0.147 1.1 1.38 Cs2O3 − − − − 0.037±0.003* 0.038 2.3 2.70 Nb2O5 − − − − 27.0±2.1 27.0 4.2 0.00 Ta2O5 − − − − 49.4±4.7 46.6 5.1 −5.67 Y2O3 28.9±2.9 30.8 4.2 6.6 16.9±1.8 16.4 2.8 −2.96 La2O3 7.7±0.7 7.2 5.0 −6.5 5.1±0.5 5.4 5.5 5.88 CeO2 14.8±1.4 14.4 4.7 −2.7 9.0±0.7 8.6 5.5 −4.44 Pr6O11 2.0±0.2 2.0 4.1 0.0 1.3±0.3 1.4 3.9 7.69 Nd2O3 7.6±0.7 7.8 5.4 2.6 5.0±0.6 5.1 4.1 2.00 Sm2O3 2.7±0.2 2.9 4.8 7.4 1.6±0.2 1.4 6.8 −12.50 Eu2O3 0.15 0.12 10.2 −20.0 0.14 0.12 13.2 −14.29 Gd2O3 3.8±0.4 4.1 5.2 7.9 2.1±0.3 2.3 5.7 9.52 Tb4O7 0.8±0.1 0.84 3.7 5.0 0.43±0.05 0.46 3.8 6.98 Dy2O3 4.6±0.5 4.9 1.9 6.5 2.5±0.3 2.5 3.3 0.00 Ho2O3 0.87±0.16 0.92 3.4 5.7 0.45±0.10 0.45 5.3 0.00 Er2O3 2.2±0.4 2.5 0.9 13.6 1.2±0.2 1.3 4.3 8.33 Tm2O3 0.36±0.06 0.36 3.9 0.0 0.18±0.03 0.19 6.8 5.56 Yb2O3 2.5±0.5 2.4 0.3 −4.0 1.3±0.03 1.4 2.2 7.69 Lu2O3 0.31±0.05 0.34 2.5 9.7 0.18±0.04 0.20 4.4 11.11 注：标注“*”数据单位为百分含量(%)。 表 8 实际样品中伴生的稀有金属测定精密度Table 8. Determination precision of associated rare metals in actual samples铍矿石实际样品
编号Li2O Rb203 Cs2O3 Nb2O5 Ta2O5 测定值
(%)RSD
(%)测定值
(%)RSD
(%)测定值
(%)RSD
(%)测定值
(μg/g)RSD
(%)测定值
(μg/g)RSD
(%)样品1 0.53 2.3 0.133 1.1 0.013 1.7 92.9 2.0 42.8 3.4 样品2 1.04 0.9 0.114 2.5 0.014 3.0 107 4.9 47.5 4.5 样品3 1.76 1.9 0.088 1.9 0.013 1.4 117 4.9 56.7 4.1 样品4 2.83 2.3 0.074 1.2 0.012 2 129 3.6 63.2 5.0 样品5 4.30 2.0 0.045 3.5 0.007 1.2 152 3.6 79.6 2.2 3. 结论
锂、铍等稀有金属矿成矿原因复杂，品位差异大，伴生元素多样化，并且多为难溶元素，如铍、锡、稀土元素等。密闭酸溶法可以解决稀土元素难以分解的难题，但针对伴生锡石的铍矿石中铍和锡高品位样品的分解效果却不甚理想，需要碱熔法来弥补酸溶法的不足。对于稀有金属矿的分析方法，需根据成矿品位和待测元素来决定。
本文建立的过氧化钠碱熔ICP-MS法，能准确测定铍矿石等稀有金属矿中的难溶元素铍和锡；测量精密度小于5.0%，相对偏差绝对值小于6.1%，氧化铍含量覆盖0.018%～0.85%，锡含量覆盖0.0036%～1.27%，可满足伴生锡石的铍矿石资源调查检测要求。同时，测定其他伴生元素锂铌钽铷铯和稀土元素的精密度和准确度均能满足要求，可以进行稀有金属的多元素同时测定。但由于碱熔法带来的高盐分基体干扰，样品需要高倍稀释，因而带来更大的测量不确定度，低含量稀土元素的测量受到较大影响。
-
![]()

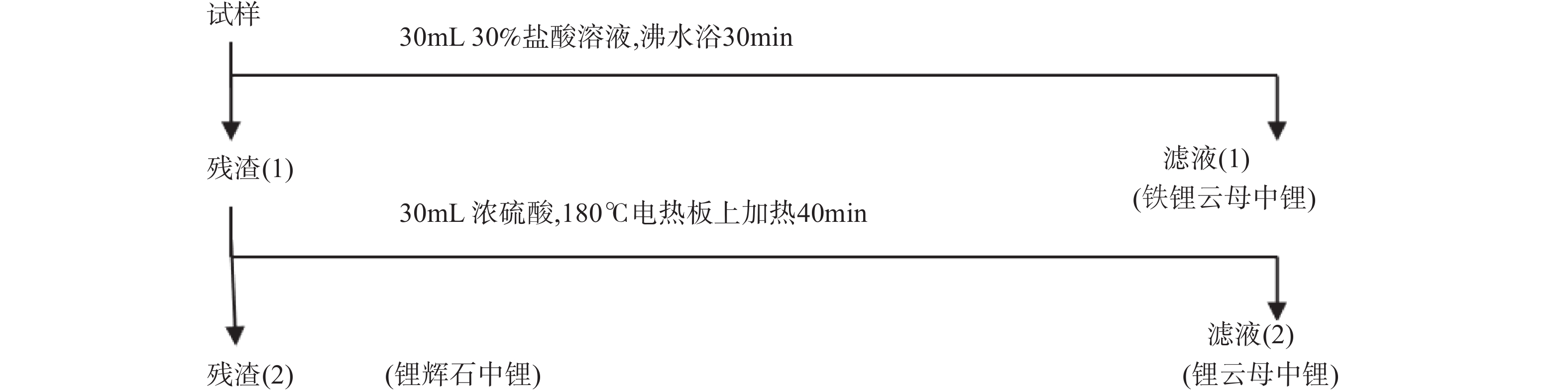

图 1 伟晶岩型锂矿石中锂的化学物相分析流程
Figure 1. Schematic diagram for the lithium phase analysis in pegmatitic lithium ores
表 1 川西某矿区锂矿石的矿物组成及含量
Table 1 Mineral composition and content of lithium ores in Western Sichuan
矿物 含量(%) 矿物 含量(%) 云母 20.93 斜长石 19.04 锂辉石 10.53 高岭石 1.77 石英 28.75 赤铁矿 1.46 铝土矿 3.33 钾长石 9.75 石榴石 1.78 磷灰石 0.39
下载: 导出CSV
表 2 硫酸溶液浓度对单矿物浸出率的影响
Table 2 Effect of sulfuric acid solution concentration on leaching rate of monominerals
单矿物 不同硫酸溶液浓度下单矿物浸出率(%) 50%硫酸 67%硫酸 浓硫酸 锂云母 10.23 37.17 97.89 锂辉石 0.62 1.85 2.68
下载: 导出CSV
表 3 反应温度对单矿物在硫酸中浸出率的影响
Table 3 Effect of temperature on leaching rate of monominerals in sulfuric acid
单矿物 不同反应温度下单矿物浸出率(%) 160℃ 180℃ 200℃ 220℃ 锂云母 90.23 97.17 97.89 98.57 锂辉石 1.36 1.50 2.68 8.92
下载: 导出CSV
表 4 锂物相精密度结果
Table 4 Precision test results of Li in each phase
锂的相态 锂含量的测定值(%) 锂含量测定平均值
(%)RSD
(%)铁锂云母中锂 0.041 0.040 0.038 0.038 0.039 0.038 0.040 3.79 锂云母中锂 0.430 0.440 0.450 0.440 0.420 0.430 0.440 2.41 锂辉石中锂 0.340 0.330 0.330 0.350 0.350 0.330 0.340 2.91 各相态锂加和 0.811 0.810 0.818 0.828 0.809 0.797 0.820 1.27 锂的总和 0.811 0.813 0.809 0.816 0.823 0.813 0.810 0.60
下载: 导出CSV
表 5 实际锂矿石样品中锂的相态分析结果
Table 5 Phase analysis results of Li in actual lithium ore samples
样品名称 铁锂云母中
锂含量
(%)锂云母中
锂含量
(%)锂辉石中
锂含量
(%)相态之和
(%)总锂含量
(%)精矿 0.050 0.66 0.86 1.570 1.55 中矿 0.030 0.24 0.21 0.480 0.47 尾矿 0.021 0.19 0.14 0.351 0.34
下载: 导出CSV
-
[1] 王秋舒, 元春华, 许虹. 全球锂矿资源分布与潜力分析[J]. 中国矿业, 2015, 24(2): 10−17. doi: 10.3969/j.issn.1004-4051.2015.02.005 Wang Q S, Yuan C H, Xu H. Analysis of the global lithium resource distribution and potential[J]. China Mining Magazine, 2015, 24(2): 10−17. doi: 10.3969/j.issn.1004-4051.2015.02.005
[2] 付洪波, 吴边, 王华东, 等. 激光诱导击穿光谱定量分析锂矿石中锂元素[J]. 光谱学与光谱分析, 2022, 42(11): 3489−3493. Fu H B, Wu B, Wang H D, et al. Quantitative analysis of lithium in lithium ore by laser induced breakdown spectroscopy[J]. Spectroscopy and Spectral Analysis, 2022, 42(11): 3489−3493.
[3] 张苏江, 张彦文, 张立伟, 等. 中国锂矿资源现状及其可持续发展策略[J]. 无机盐工业, 2020, 52(7): 1−7. Zhang S Z, Zhang Y W, Zhang L W, et al. Present situation and sustainable development strategy of China’s lithium resources[J]. Inorganic Chemicals Industry, 2020, 52(7): 1−7.
[4] 刘舒飞, 陈德稳, 李会谦. 中国锂资源产业现状及对策建议[J]. 资源与产业, 2016(2): 12−15. Liu S F, Chen D W, Li H Q. Situation and suggestions of China’s lithium resources industry[J]. Resources & Industries, 2016(2): 12−15.
[5] 刘丽君, 王登红, 刘喜方, 等. 国内外锂矿主要类型、分布特点及勘查开发现状[J]. 中国地质, 2017, 44(2): 263−278. doi: 10.12029/gc20170204 Liu L J, Wang D H, Liu X F, et al. The main types, distribution features and present situation of exploration and development for domestic and foreign lithium mine[J]. Geology in China, 2017, 44(2): 263−278. doi: 10.12029/gc20170204
[6] 李建康, 刘喜方, 王登红. 中国锂矿成矿规律概要[J]. 地质学报, 2014, 88(12): 2269−2283. Li J K, Liu X F, Wang D H. The metallogenetic regularity of lithium deposit in China[J]. Acta Geologica Sinica, 2014, 88(12): 2269−2283.
[7] 于沨, 王登红, 于扬, 等. 国内外主要沉积型锂矿分布及勘查开发现状[J]. 岩矿测试, 2019, 38(3): 354−364. Yu F, Wang D H, Yu Y, et al. The distribution and exploration status of domestic and foreign sedimentary-type lithium deposits[J]. Rock and Mineral Analysis, 2019, 38(3): 354−364.
[8] 于扬, 王登红, 于沨, 等. 川西甲基卡大型锂资源基地绿色调查及环境评价指标体系的建立[J]. 岩矿测试, 2019, 38(5): 534−544. Yu Y, Wang D H, Yu F, et al. Study on the index system of green investigation and environmental evaluation for the Jiajika Large Lithium Mineral Resource Base, Western Sichuan, China[J]. Rock and Mineral Analysis, 2019, 38(5): 534−544.
[9] 李良彬, 刘明, 彭爱平, 等. 锂云母提锂工艺及工业化应注意的问题[J]. 世界有色金属, 2014, 8(3): 37−39. Li L B, Liu M, Peng A P, et al. Attention to the process and industrialization of lithium extraction from lemica[J]. World Nonferrous Metals, 2014, 8(3): 37−39.
[10] 符招弟, 傅绕, 杨炳红. 分相浸出-火焰原子吸收光谱法测定高硫高砷金矿石及选冶物料中金的赋存状态[J]. 冶金分析, 2015, 35(11): 23−27. Fu Z D, Fu R, Yang B H. Application of phase separation leaching-flame atomic absorption spectrometry to the determination of occurrence state of gold in high sulfur high-arsenic gold ore and smelting material[J]. Metallurgical Analysis, 2015, 35(11): 23−27.
[11] 金绍祥. 化学物相分析法测定瓮福磷尾矿中钙镁磷元素形态含量[J]. 岩矿测试, 2011, 30(3): 357−360. Jin S X. Determination of occurrence states of calcium, magnesium, phosphorus in Wengfu phosphorus tailings by chemical phase analysis[J]. Rock and Mineral Analysis, 2011, 30(3): 357−360.
[12] 王坤阳, 徐金沙, 饶华文, 等. 扫描电镜-X射线能谱仪在丹巴地区铂族矿物物相特征分析中的应用[J]. 岩矿测试, 2013, 32(6): 924−930. doi: 10.3969/j.issn.0254-5357.2013.06.014 Wang K Y, Xu J S, Rao H W, et al. Application of SEM and EDS for phase characteristics analysis of platinoid mineral in the Danba area[J]. Rock and Mineral Analysis, 2013, 32(6): 924−930. doi: 10.3969/j.issn.0254-5357.2013.06.014
[13] 涂家润, 卢宜冠, 孙凯, 等. 应用微束分析技术研究铜钴矿床中钴的赋存状态[J]. 岩矿测试, 2022, 41(2): 226-238. Tu J R, Lu Y G, Sun K, et al. Application of microbeam analytical technology to study the occurrence of cobalt from copper-cobalt deposits[J]. Rock and Mineral Analysis, 2022, 41(2): 226−238.
[14] 惠博, 龚大兴, 陈伟, 等. 贵州六枝地区沉积型锂矿中锂的赋存状态研究[J]. 有色金属(选矿部分), 2021, 2(1): 1−4. Hui B, Gong D X, Chen W, et al. Study on the occurrence of lithium in sedimentary lithium deposits in Liuzhi area, Guizhou Province[J]. Nonferrous Metals (Mineral Processing Section), 2021, 2(1): 1−4.
[15] 衣姝, 王金喜. 安家岭矿9号煤中锂的赋存状态和富集因素分析[J]. 煤炭与化工, 2014, 37(9): 7-10. Yi S, Wang J X. Lithium occurrences and enrichment factor law in No. 9 coal seam of Anjialing mine[J]. Coal and Chemical Industry, 2014, 37(9): 7−10.
[16] 崔燚, 温汉捷, 于文修, 等. 滇中下二叠统倒石头组富锂黏土岩系锂的赋存状态及富集机制研究[J]. 岩石学报, 2022, 37(7): 2080−2094. Cui Y, Wen H J, Yu W X, et al. Study on the occurrence state and enrichment mechanism of lithium in lithium-rich clay rock series of the Daoshitou Formation of lower Permian in Central Yunnan[J]. Acta Petrologica Sinica, 2022, 37(7): 2080−2094.
[17] 黄宝贵. 化学物相分析在物料成分全分析数据处理中的应用[J]. 岩矿测试, 2009, 28(5): 439−443. doi: 10.3969/j.issn.0254-5357.2009.05.009 Huang B G. Application of chemical phase analysis in tested data processing of complete analysis for material composition[J]. Rock and Mineral Analysis, 2009, 28(5): 439−443. doi: 10.3969/j.issn.0254-5357.2009.05.009
[18] 黄宝贵, 张志勇, 杨林, 等. 中国化学物相分析研究的新成就(上)[J]. 中国无机分析化学, 2011, 1(2): 6−12. Huang B G, Zhang Z Y, Yang L, et al. Recent achievements of chemical phase analysis in China (First Half)[J]. Chinese Journal of Inorganic Analytical chemistry, 2011, 1(2): 6−12.
[19] 黄宝贵, 张志勇, 杨林, 等. 中国化学物相分析研究的新成就(下)[J]. 中国无机分析化学, 2011, 1(3): 8−15. Huang B G, Zhang Z Y, Yang L, et al. Recent achievements of chemical phase analysis in China (Second Half)[J]. Chinese Journal of Inorganic Analytical Chemistry, 2011, 1(3): 8−15.
[20] 龚美菱, 才世福, 张敏. 某铝土矿中锂的赋存状态分析[C]//龚美菱. 化学物相分析研究论文集. 西安: 陕西科学技术出版社, 1986: 273–280. Gong M L, Cai S F, Zhang M. Analysis of Occurrence State of Lithium in Bauxite[C]//Gong M L. Chemical Phase Analysis Research Papers. Xi’an: Shannxi Science and Technology Press, 1986: 273–280.
[21] 白峰, 冯恒毅, 邹思劼, 等. 河南卢氏官坡伟晶岩中锂辉石的矿物学特征研究[J]. 岩石矿物学杂志, 2011, 30(2): 281−285. Bai F, Feng H Y, Zou S J, et al. A mineralogical study of spodumene from Guanpo Pegmatites in Lushi, Henan Province[J]. Acta Petrologic et Mineralogica, 2011, 30(2): 281−285.
[22] Ogorodova L P, Kiseleva I A, Melchakova L V, et al. Thermodynamic properties of lithium mica: Lepidolite[J]. Geochemistry International, 2010, 435(1): 68−70.
[23] Demyanova L P, Tressaud A. Fluorination of alumino-silicate interals: The example of lepidolite[J]. Journal of Fluorine Chemistry, 2009, 130(9): 799−805.
[24] 柳林, 刘磊, 张亮, 等. 采用硫酸化焙烧-水浸工艺从锂云母精矿中提取锂[J]. 湿法冶金, 2021, 40(1): 6−9. Liu L, Liu L, Zhang L, et al. Recovery of lithium from lepidolite concentrate by sulfuric acid roating-water leaching process[J]. Hydrometallurgy of China, 2021, 40(1): 6−9.
[25] 乔玲, 周本华, 姚成. 锂云母中提取锂的方法初步研究[J]. 南京工业大学学报(自然科学版), 2004, 26(5): 47−48. Qiao L, Zhou B H, Yao C. Preliminary study on extracting lithium from lepidolite[J]. Journal of Nanjing University of Technology (Natural Science Edition), 2004, 26(5): 47−48.
[26] 赵寻, 杨静, 马鸿文, 等. 硫酸介质中锂云母分解反应动力学[J]. 中国有色金属学报, 2015, 25(9): 2588−2595. Zhao X, Yang J, Ma H W, et al. Kinetics of lpidolite decomposition reaction in sulfuric acid solution[J]. The Chinese Journal of Nonferrous Metals, 2015, 25(9): 2588−2595.
[27] 田千秋, 陈白珍, 陈亚, 等. 锂辉石硫酸焙烧及浸出工艺研究[J]. 稀有金属, 2011, 35(1): 118−123. Tian Q Q, Chen B Z, Chen Y, et al. Roasting and leaching behavior of spodumene in sulphuric aicd process[J]. Chinese Journal of Rare Metals, 2011, 35(1): 118−123.
计量
- 文章访问数: 297
- HTML全文浏览量: 26
- PDF下载量: 48
京公网安备 11010202008159号
