熔融制样X射线荧光光谱法测定岩盐中的主量成分

李可及

李可及. 熔融制样X射线荧光光谱法测定岩盐中的主量成分[J]. 岩矿测试, 2016, 35(3): 290-294. DOI: 10.15898/j.cnki.11-2131/td.2016.03.012
引用本文: 李可及. 熔融制样X射线荧光光谱法测定岩盐中的主量成分[J]. 岩矿测试, 2016, 35(3): 290-294. DOI: 10.15898/j.cnki.11-2131/td.2016.03.012
Determination of Major Components in Rock Salt by X-ray Fluorescence Spectrometry with Sample Fusion[J]. Rock and Mineral Analysis, 2016, 35(3): 290-294. DOI: 10.15898/j.cnki.11-2131/td.2016.03.012
Citation: Determination of Major Components in Rock Salt by X-ray Fluorescence Spectrometry with Sample Fusion[J]. Rock and Mineral Analysis, 2016, 35(3): 290-294. DOI: 10.15898/j.cnki.11-2131/td.2016.03.012

熔融制样X射线荧光光谱法测定岩盐中的主量成分

基金项目:

国土资源部公益性行业科研专项 201211056

详细信息
  • 中图分类号: O657.34

Determination of Major Components in Rock Salt by X-ray Fluorescence Spectrometry with Sample Fusion

  • 摘要:

    以XRF分析岩盐,需解决标准物质缺乏和Cl在分析过程中的损失问题,选择合适的前处理方法以保证结果重现性。经实验发现用于粉末压片法的人工标准物质中氯化钠、硫酸钙等组分经X射线照射后呈现向样片表面扩散的趋势,其中氯化钠进一步分解,难以建立稳定的工作曲线;熔融制样则不存在这一问题,具备定量基础。本文选择熔融制样作为前处理方法,将光谱纯盐类、氧化物与土壤、水系沉积物国家标准物质以不同比例混合,配制人工标准物质建立工作曲线。熔融制样条件为:取样量0.6000 g,四硼酸锂+偏硼酸锂(12:22)混合熔剂10.000 g,熔融温度1000℃,预熔时间300 s,熔样时间300 s,静置时间30 s,所得样片平整通透,因样品中所含Cl具有脱模效果无需补充脱模剂。本方法测定主量元素的精密度(RSD)均小于1.5%,与经典方法相比减少了分析时间与试剂消耗,可作为岩盐主量成分分析的备选方法。

  • 岩盐作为一种重要的化工原料,在工农业等领域用途广泛,其主成分氯化钠(NaCl)含量可达80%以上,伴生杂质包括:芒硝(Na2SO4·10H2O)、石膏(CaSO4·2H2O)、光卤石(KCl·MgCl2·6H2O)以及钙镁碳酸盐、黏土等,准确定量其元素组成对于岩盐开发利用具有重要的意义[1]。岩盐中常量阴离子(Cl-、SO42-)的测定以化学分析为主,Ca、Mg测定视含量可选择EDTA容量法、火焰原子吸收光谱法(FAAS)或电感耦合等离子体发射光谱法(ICP-OES),Na、K以FAAS或ICP-OES测定均可,但Na存在易受污染、试剂空白较高等问题。X射线荧光光谱法(XRF)在该领域应用不多,重点关注痕量元素的检测[2-3],但XRF线性范围宽、基体及谱线重叠效应校正简便等优点为其在岩盐分析领域的应用奠定了基础,但岩盐标准物质目前尚为空白,对XRF工作曲线的建立有一定影响。

    岩盐XRF分析前处理方法相关研究开展较少,以XRF分析岩盐,不仅要克服现有标准物质空白的问题,还需要关注分析过程中氯的变化,选择合适的前处理方法保证结果重现性。待测样品分别经压片、熔融处理后上机分析,分析目标元素的响应强度确定前处理方法,同时,根据目标元素性质及样品实际情况、分析要求等进一步优化熔融制样参数。在此基础上设计了含量点位分布均匀的工作曲线,将光谱纯盐类、氧化物与土壤、水系沉积物国家标准物质混合以配制人工标准物质,其中钠、镁、钾、钙、硫、氯等主量元素以光谱纯盐类或氧化物的形式引入,铝、硅、铁等次量元素通过标准物质加入。人工标准物质经熔融处理后按预设仪器条件扫描建立工作曲线,经基体及谱线校正后实现岩盐样品中多种主量元素的XRF同步分析。

    Axios max X射线荧光光谱仪(荷兰PANalytical公司),陶瓷薄铍端窗(75 μm)超尖锐铑靶X射线管,功率4 kW,SuperQ 5.1软件。样品均在真空条件下测量,其他测量条件见表 1

    表  1  XRF仪器测量条件
    Table  1.  Measurement parameters of XRF instrument
    通道谱线晶体准直器(μm)探测器管电压(kV)管电流(mA)2θ(°)背景(°)PHD
    LLUL
    NaPX1700Flow2514427.75 25.9629.56 2075
    MgPX1700Flow3012022.96 20.8825.092575
    CaLiF200300Flow4090113.13 115.30-3070
    KLiF200300Flow4090136.71 140.41-3070
    SGe111300Flow25144110.68 108.16-3070
    ClGe111300Flow2514492.83 91.04-3070
    SiPE002300Flow30120109.10 111.02-2075
    AlPE002300Flow30120144.92 143.55-2278
    FeLiF200300HiperScint409057.5158.38-1578
    注: Na、Mg设置两点背景,其余元素设置单点背景。
    下载: 导出CSV
    | 显示表格

    TNRY-01C全自动熔样机(洛阳特耐实验设备有限公司),铂金坩埚(Pt 95%+Au 5%,天津银鹏发展金属制品有限公司)。

    水系沉积物国家标准物质GBW07301a、GBW07302a、GBW07304a、GBW07308、GBW07311、GBW07323,土壤成分分析标准物质GBW07427、GBW07453。

    氯化钠、七水硫酸镁、氧化钙、硫酸钾(4N级,国药集团化学试剂有限公司),使用前于550℃(氧化钙于850℃)焙烧2 h,自然冷却后放入干燥器内备用。

    四硼酸锂+偏硼酸锂(1222)混合熔剂(成都开飞高能化学工业有限公司)。

    氯化铷、氯化铯、溴化钾、碘化钾均为实验室基准物质,根据盐类矿产综合评价指标要求(Rb2O 0.02%,Cs2O 0.01%,I- 0.005%~0.01%,Br-未说明)[1]分别称取0.8489、0.3800、0.8936、0.3924 g以上盐类,以蒸馏水溶解并定容至50 mL,母液中Rb、Cs、Br、I各待测元素浓度(g/L)依次为:12、6、12、6。移取一定体积的母液至10 mL比色管中,以蒸馏水定容即可获得不同浓度的工作溶液,用于粉末压片人工标准物质中痕量元素的加标工作。

    粉末压片流程:按预设比例称取6.0000 g盐类及氧化物,倒入25 mL碳化钨碾磨罐内,加0.5000~2.0000 g土壤或水系沉积物标准物质,以玻璃棒搅匀,加0.5 mL工作溶液,于100℃烘箱内干燥2 h,取出自然冷却后加入碳化钨碾磨球先以25 Hz频率振动0.5 min破碎板结成块的盐类,后以15 Hz频率振动30 min混匀。出料于35 t压力下压制成型[2]

    熔融制样流程:按预设比例称取盐类、氧化物及标准物质合计0.6000 g,加入盛有10.000 g混合熔剂的铂黄坩埚内,以玻璃棒搅匀,放入1000℃的熔样机中,以如下程序熔融制样:预熔时间300 s,熔样时间300 s,静置30 s。待样片自然冷却后上机分析。对于吸水性较强的盐类,可同时测定灼烧减量,用以校正标准含量。熔融制样法工作曲线中各待测成分含量范围见表 2

    表  2  人工标准物质元素含量范围
    Table  2.  Concentration ranges of components in synthetic calibration materials
    组分含量(%)组分含量(%)
    Na6.599~20.130Cl10.110~30.330
    Mg0.125~6.620SiO29.950~27.630
    K0.786~15.300Al2O31.823~3.687
    Ca1.191~17.796Fe2O30.487~1.463
    SO49.188~35.119
    下载: 导出CSV
    | 显示表格

    对压片连续分析(n=50)发现以下趋势:Na、Mg、K、S荧光强度随分析次数增加而增加(Na的变化趋势见图 1a),而Cl则出现先增后降(见图 1b)的现象。相同条件下重复制样,连续分析75次亦呈现相同的趋势。参考相关文献[4]结论,推测以上组分在分析过程中受X射线照射后存在向样片表面扩散的行为,其中氯化物进一步受辐射分解,以Cl2的形式挥发损失,故Cl强度呈先增后降的趋势。

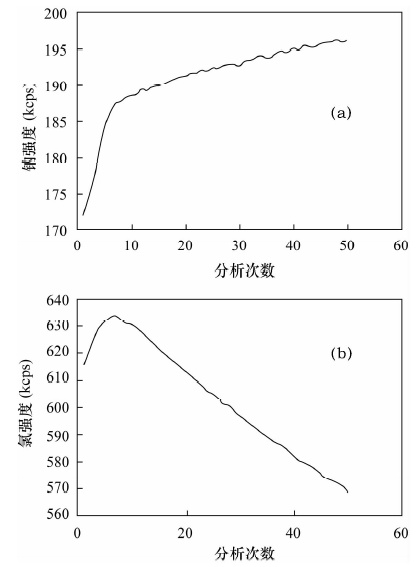

    图  1  Na、Cl荧光强度随分析次数变化趋势
    中文注解
    Figure  1.  Fluorescence intensities of Na and Cl versus number of analysis
    英文注解

    但对GBW07449(Cl含量4%)压片及含氯熔片的分析则未出现上述趋势,连续分析(n=50)Cl强度变化(以RSD计)分别为0.163%、0.133%,说明Cl的存在形态影响了其在XRF分析过程中的表现,以不同形式存在的Cl表现不一致,实际样品中多种含氯化合物可能共存,比例不定,以光谱纯盐类作为人工标准物质中Cl单一来源的做法并不可取,岩盐标准物质暂为空白,因此前处理方法未选择粉末压片。

    由于熔融过程中的挥发损失、稀释效应以及含溴/碘脱模剂对熔样机的污染,使得选择熔融制样作为前处理方法时无法兼顾样品中痕量元素Rb、Cs、Br、I的测定。Cl在熔融制样过程中挥发损失,上一段中对含氯熔片的分析虽已证明了其在XRF分析过程中的稳定性,但确定Cl挥发损失量与含量成正比才是实现定量分析的关键。将氯化钠与GBW07364以不同比例混合熔融,分析Cl含量与强度间的关系,线性相关系数R2=0.9997,线性良好,兼之有XRF通过熔融制样分析萤石的先例[5],证明Cl与F同为卤族元素,虽均不溶于硼酸锂盐,但仍具备定量分析的基础,以熔融制样作为岩盐XRF分析前处理方法是可行的。

    因本实验中各待测元素在样品中均有一定含量,因此并未追求低稀释比。为避免MgCl2受热分解,岩盐样品干燥温度仅为90~95℃,无法完全除去样品中水分(岩盐总水分的测定需在500~550℃灼烧[1]),适当加大稀释比有利于抵消这部分灼烧减量的影响。若稀释比与熔融温度均较低,而样品中Cl含量又较高时,Cl挥发损失量与含量间可能不成正比。Cl挥发损失量与含量成正比应是建立在Cl未充分包裹熔体的基础上,与其所覆盖的熔体表面积相关,当熔体被Cl完全包裹后,单位时间内挥发量为一定值,与含量不再成线性关系,即失去了定量基础,在本课题组以氟化锂为研究对象的实验中这一趋势亦有体现[6]。故最终确定当取样量为0.6000 g时,熔剂用量为10.000 g。

    在实际样品分析过程中发现,部分元素含量较预想偏低,在该稀释比条件下响应强度较低,影响准确度与精密度,因此本文中稀释比仍有进一步优化的必要。此外还需注意的是,铂金坩埚使用一段时间后内壁可能出现磨损,Cl分析结果受影响,Cl以外的元素则不受。

    Cl在熔融过程中挥发损失,选择较低的熔融温度可减少挥发,但样品可能熔融不完全。因人工标准物质与实际样品间存在差异,故选择Cl含量相对较高的GBW07449为实验对象开展单因素实验,以Cl响应强度为判据优化熔融温度与时间。设定预熔时间300 s,熔样时间300 s,依次考察950℃、1000℃、1050℃条件下的Cl响应强度。结果表明,950℃样品熔融不完全,1000℃、1050℃样品均熔融完全,1050℃条件下Cl强度略低于1000℃,因此熔融温度确定为1000℃。随后考察了预熔时间分别为120、180、240、300 s条件下Cl响应的变化,在以上时间段内样品均可熔融完全,120 s与180 s条件下Cl强度接近,而后随时间延长Cl强度有所下降。基于以上实验结果,取120 s与180 s中值设定预熔时间为150 s,熔样时间300 s,熔融温度1000℃。在处理某批次样品时,发现150 s乃至240 s的预熔时间均无法完全熔融样品,为保证实验条件前后一致,故将预熔时间延长至300 s。

    Br、I是熔融制样中脱模剂的关键组分,而F的脱模效果则不甚明显,同为卤族元素,使用 Cl作为脱模剂的研究相对较少[7-9]。以GBW07364(Cl含量0.0087%)为实验对象熔融制样,对比氯化钠与碘化铵的脱模效果,观察实验现象及样片形状发现Cl脱模效果优于I,同时在文献[10-11]亦有使用LiCl作为脱模剂的先例,表明氯化物在一定条件下亦可作为脱模剂使用。鉴于本实验中样品主成分为氯化钠,因而无须额外加入脱模剂。

    选择一含量适中的实际样品,取平行样(n=6),经上述流程处理后上机分析,计算方法精密度。Na、Cl、Ca、SO4等主量组分RSD均小于1.5%,精密度良好;Al2O3、K因含量较低,精密度相对较差(>7.0%),但低含量元素的分析可与痕量元素分析(Li、Rb、Cs等)合并,因此工作量并未额外增加。

    选取5份岩盐样品测定,所得结果与FAAS、EDTA容量法、硝酸银容量法、重量法等经典分析方法对比见表 3。该批次岩盐样品中Mg、K含量较低,由于稀释比较大,XRF分析结果不甚理想;Na因FAAS分析前需稀释50~100倍,测定结果的偏差不能说明准确度问题,Ca、Cl、SO4与经典方法的结果吻合。综上,本方法对岩盐样品主量成分分析结果较为准确,次量元素数据可供参考,便于后续ICP-OES或FAAS分析,与经典方法相比节省了分析时间与试剂消耗,具有一定实用价值。

    表  3  本方法与岩盐经典分析方法的比较
    Table  3.  Comparison of analytical results of salt rock samples obtained by this method and traditonal methods
    实际样品编号Na含量(%)Mg含量(%)K含量(%)Ca含量(%)Cl含量(%)SO4含量(%)
    XRFFAASXRFFAASXRFFAASXRFEDTA容量法XRF硝酸银容量法XRF重量法
    133.2331.220.120.0660.010.0324.644.5250.8848.8510.529.77
    237.841.860.060.0180.070.0851.291.3057.5555.113.132.62
    327.1726.850.390.260.040.0338.898.8141.740.3419.1519.12
    428.5328.920.290.200.060.047.487.6943.242.2517.2217.53
    538.8638.000.050.010.020.0380.370.3759.3857.630.860.94
    下载: 导出CSV
    | 显示表格

    本方法选择熔融制样作为岩盐样品XRF分析前处理方法,同时指出由于氯化物在X射线照射后表现不一,通过粉末压片无法获得稳定可靠的工作曲线。以实际样品为实验对象优化了熔融制样条件,实验中发现岩盐样品无须添加脱模剂即可脱模,印证了含氯脱模剂的有效性,其在特定条件下或可替代常用含溴/碘脱模剂。混合岩盐与其典型伴生盐类及土壤、水系沉积物国家标准物质配制人工标准物质以解决岩盐标准物质欠缺的影响,最终形成分析方法。实际样品分析结果表明,本方法对岩盐中Na、Ca、Cl、SO4分析结果与经典方法相近,在减少试剂消耗的同时节省了实验时间,可作为岩盐主量成分分析的备选方法;次量元素的分析精度相对较差,需以ICP-OES或FAAS补充结果。

  • 图  1   Na、Cl荧光强度随分析次数变化趋势

    中文注解

    Figure  1.   Fluorescence intensities of Na and Cl versus number of analysis

    英文注解

    表  1   XRF仪器测量条件

    Table  1   Measurement parameters of XRF instrument

    通道谱线晶体准直器(μm)探测器管电压(kV)管电流(mA)2θ(°)背景(°)PHD
    LLUL
    NaPX1700Flow2514427.75 25.9629.56 2075
    MgPX1700Flow3012022.96 20.8825.092575
    CaLiF200300Flow4090113.13 115.30-3070
    KLiF200300Flow4090136.71 140.41-3070
    SGe111300Flow25144110.68 108.16-3070
    ClGe111300Flow2514492.83 91.04-3070
    SiPE002300Flow30120109.10 111.02-2075
    AlPE002300Flow30120144.92 143.55-2278
    FeLiF200300HiperScint409057.5158.38-1578
    注: Na、Mg设置两点背景,其余元素设置单点背景。
    下载: 导出CSV

    表  2   人工标准物质元素含量范围

    Table  2   Concentration ranges of components in synthetic calibration materials

    组分含量(%)组分含量(%)
    Na6.599~20.130Cl10.110~30.330
    Mg0.125~6.620SiO29.950~27.630
    K0.786~15.300Al2O31.823~3.687
    Ca1.191~17.796Fe2O30.487~1.463
    SO49.188~35.119
    下载: 导出CSV

    表  3   本方法与岩盐经典分析方法的比较

    Table  3   Comparison of analytical results of salt rock samples obtained by this method and traditonal methods

    实际样品编号Na含量(%)Mg含量(%)K含量(%)Ca含量(%)Cl含量(%)SO4含量(%)
    XRFFAASXRFFAASXRFFAASXRFEDTA容量法XRF硝酸银容量法XRF重量法
    133.2331.220.120.0660.010.0324.644.5250.8848.8510.529.77
    237.841.860.060.0180.070.0851.291.3057.5555.113.132.62
    327.1726.850.390.260.040.0338.898.8141.740.3419.1519.12
    428.5328.920.290.200.060.047.487.6943.242.2517.2217.53
    538.8638.000.050.010.020.0380.370.3759.3857.630.860.94
    下载: 导出CSV
  • [1] 岩石矿物分析编委会.岩石矿物分析(第四版 第二分册)[M].北京:地质出版社,2011:447-449.

    The Editorial Committee of Rock and Mineral Analysis.Rock and Mineral Analysis (Fourth Edition:Vol.Ⅱ) [M].Beijing:Geological Publishing House,2011:447-449.

    [2] 宋江涛,赵庆令.粉末压片制样-波长色散X射线荧光光谱法测定卤水中的溴[J].岩矿测试,2011,30(4):494-496.

    Song J T,Zhao Q L.Determination of Bromine in Brine Samples by Wavelength Dispersive X-ray Fluorescence Spectrometry with Pressed Powder Preparation[J].Rock and Mineral Analysis,2011,30(4):494-496.

    [3] 陈景伟,宋江涛,赵庆令,等.薄膜吸附制样-波长色散X射线荧光光谱法测定卤水中的溴[J].岩矿测试,2015,34(5):570-574.

    Chen J W,Song J T,Zhao Q L,et al.Determination of Bromine in Brine by Wavelength Dispersive X-ray Fluorescence Spectrometry with Film Adsorption Pretreatment[J].Rock and Mineral Analysis,2015,34(5):570-574.

    [4]

    Alexander P.X-ray Induced Alteration of Specimens as Crucial Obstacle in XRF Spectrometry of Fluorine in Rocks and Soils[J].X-ray Spectrometry,2013,42(1):19-32.

    [5] 陆晓明,吉昂,陶光仪.X射线荧光光谱法测定萤石中的氟、钙及二氧化硅[J].分析化学,1997,25(2):178-180.

    Lu X M,Ji A,Tao G Y.Determination of Fluorine,Calcium and Silicon Dioxide in Fluorite by X-ray Fluorescence Spectrometry[J].Chinese Journal of Analytical Chemistry,1997,25(2):178-180.

    [6] 李可及,肖颖.熔融制样-X射线荧光光谱法测定氟碳铈矿流程样品[J].稀土,2016,37(2):144-148.

    Li K J,Xiao Y.Determination of Bastnaesite Process Samples by Fusion X-ray Fluorescence Spectrometry [J].Chinese Rare Earths,2016,37(2):144-148.

    [7]

    Wiedenbeck M,BédardL P,Bugoi R,et al.GGR Biennial Critical Review:Analytical Developments Since 2012[J].Geostandards and Geoanalytical Research,2014,38(4):467-512.

    [8]

    West M,Ellis A T,Potts P J,et al.2014 Atomic Spectrometry Update-A Review of Advances in X-ray Fluorescence Spectrometry[J].Journal of Analytical Atomic Spectrometry,2014,29:1516-1563.

    [9] Classie F,Blanchette J S编著.卓尚军译.硼酸盐熔融的物理和化学[M].上海:华东理工大学出版社,2006:52-61.

    Classie F,Blanchette J S (Editor).Zhuo S J (Translator). Physics and Chemistry of Borate Fusion [M].Shanghai:East China University of Science and Technology Press,2006:52-61.

    [10]

    Nakayama K,Nakamura T.Undersized (12.5mm Diame-ter) Glass Beads with MinimalAmount (11mg) of Geochemical and Archeological Silicic Samples for X-ray Fluorescence Determination of Major Oxides[J].X-Ray Spectrometry,2012,41(4):225-234.

    [11]

    Ichikawa S,Onuma H,Nakamura T.Development of Undersized (12.5mm Diameter) Low-dilution Glass Beads for X-ray Fluorescence Determination of 34 Components in 200mg of Igneous Rock for Applications with Geochemical and Archeological Silicic Samples[J].X-Ray Spectrometry,2016,45(4):34-47.
