Study on the Relationship between the Relative Content of Moganite and the Crystallinity of Quartzite Jade by Raman Scattering Spectroscopy, Infrared Absorption Spectroscopy and X-ray Diffraction Techniques
-
摘要: 石英质玉石的成分除α-石英外, 还或多或少含有一种低温低压的SiO2矿物"斜硅石", 关于斜硅石的相对含量与石英质玉石结晶程度的关系还未见有研究。本文选取中国云南龙陵、安徽霍山、广西贺州和内蒙古阿拉善盟地区所产出的不同类型的石英质玉石为研究对象, 采用拉曼光谱、红外光谱、X射线衍射分析技术, 确定了斜硅石的相对含量与石英质玉石结晶程度之间的关系。结果表明, 石英质玉石中斜硅石的相对含量越高, 石英质玉石的结晶程度越低; 其中拉曼光谱中能够描述斜硅石相对含量变化的502 cm-1/465 cm-1两峰强度比值(X)与石英质玉石的结晶度指数(Y)基本上呈负相关关系:Y=-0.36X+6.93(r=-0.94)。此结论为利用无损检测手段大致判断石英质玉石的结晶程度提供了新的思路, 同时也为定性评价石英质玉石的品级提供了科学依据和理论约束。Abstract: Quartzite jade is composed of α-quartz and another silica phase, moganite, which forms under low pressure and low temperature conditions. At present, there are few studies on the relationship between the relative content of moganite and the crystallinity of quartzite jade. In this study, some quartzite jade samples from four locations in China(Longling, Yunnan province; Huoshan, Anhui province; Hezhou, Guangxi Zhuang Autonomous Region, and Alxa League, Inner Mongolia Autonomous Region), were analyzed by Raman Scattering Spectroscopy, Infrared Absorption Spectroscopy and X-ray Powder Diffraction techniques. The results showed a negative correlation between the relative content of moganite and the crystallinity of quartzite jade. The higher the relative content of moganite, the lower is the crystallinity index of quartzite jade. The relationship of the intensity ratio of 502 cm-1/465 cm-1 in the Raman scattering spectrum and the crystallinity index of quartzite jade, could be expressed by the equation of Y=-0.36X+6.93(the correlation coefficient is-0.94). This research could not only offer some new ideas about qualitatively estimating the crystallinity of quartzite jade by non-destructive testing methods, but also provide some scientific evidence and theoretical restrictions for qualitatively evaluating quartzite jade.
-
在宝石学中,主要由低温石英(α-石英)微晶组成且具有一定工艺价值的矿物集合体通常被称为石英质玉石。该类玉石分布十分广泛,并凭借其多彩的颜色、温润细腻的质地而深受人们青睐,具有较高的市场潜力,从而推动了石英质玉石的相关研究。石英质玉石的成分往往对其外观特征、品质级别、应用性能等方面有着显著影响,因此该领域也是石英质玉石研究中的热点。随着研究的不断深入,人们发现石英质玉石中还可存在一种低温低压SiO2矿物——斜硅石[1]。1976年斜硅石首次发现于西班牙大加纳利岛(Gran Canaria)Mogan组底层流纹质凝灰岩的裂隙和孔洞中[2],其晶体结构可以看作通过左形α-石英与右形α-石英的(1011) 面网交替堆叠,形成一个由SiO4四面体共角连接而成的三维结构,在单个晶胞范围内这种结构类似于作周期性重复的巴西双晶[3]。2007年国际矿物学会新矿物和矿物命名委员会正式批准,将斜硅石作为一种具有与石英相似的AB2结构的新矿物种(CNMMN No.99-035) 列入矿物名录。斜硅石和α-石英可共存于常温常压环境中,但两者具有不同的晶体结构:斜硅石的晶胞参数a=0.8758 nm,b=0.4876 nm,c=1.0715 nm,β=90.08°,其空间群为I2/a,属单斜晶系(由于β=90.08°,外观常呈假斜方对称),其对称性低于α-石英(α-石英的晶胞参数a=0.4913 nm,b=0.4913 nm,c=0.5404 nm,空间群为P3121,属三方晶系)[2, 3]。
斜硅石常以纳米尺度微晶的形式存在于各种产状、各种颜色以及不同结晶程度的石英质玉石中[1, 3, 4, 5],仅凭肉眼观察一般无法将其鉴别出来。迄今为止,斜硅石的研究主要涉及晶体结构[2, 3, 6, 7]、形态特征[1, 4, 5]、物理化学性质[1, 3]、检测方法[8, 9, 10, 11, 12, 13, 14, 15]、分布特征[1, 7, 16]和形成机理[17, 18, 19, 20, 21, 22]等方面,但关于斜硅石的相对含量对石英质玉石结晶程度的影响还未见报道,开展这些方面的研究将为大致判断石英质玉石的结晶程度提供新思路,也可为石英质玉石的品质评价、综合利用等建立科学依据和理论约束。
本文选取中国云南龙陵、安徽大别山地区、广西贺州、内蒙古阿拉善盟地区4个代表性产地所产出的不同颜色、不同结构类型的石英质玉石为研究对象,分别利用拉曼光谱、红外光谱、X射线粉晶衍射三种宝玉石研究中较为常用的测试方法,探讨了石英质玉石中斜硅石和α-石英的相对含量与石英质玉石结晶程度之间的关系,并结合斜硅石与α-石英的晶体结构特征给予了理论上的解释。
1. 实验部分
1.1 实验样品
本次研究的19件样品是从100件来自不同产地(云南龙陵、安徽大别山地区、广西贺州和内蒙古阿拉善盟地区)的石英质玉石中挑选出来的典型样品,通过偏光显微镜对样品磨制的岩石薄片进行分析,研究样品的显微结构可分为粒状结构和纤维状结构两大类。
1.2 样品分析方法及其测量条件
(1) 拉曼光谱分析:采用Renishaw-inVia型激光共聚焦显微拉曼光谱仪(英国雷尼绍公司)。仪器测量条件为:激发光源波长532 nm,分辨率1 cm-1,激光功率10 mW,测量范围100~1200 cm-1,扫描次数为3次,对测试图谱进行峰形拟合所使用的软件为Wire 4.1。
(2) 红外漫反射光谱分析:采用NICOLET iS5傅里叶变换红外光谱仪(美国尼高力公司)的PIKE TECHNOLOGIES UplRTM红外漫反射附件对19件样品进行测试,所有测试图谱均进行K-K变换予以校正。仪器主要测量参数为:扫描范围400~2000 cm-1,扫描次数为32次,分辨率4 cm-1。
(3) X射线衍射分析:采用Bruker D8 Advance型6.5kW转靶X射线衍射仪(美国Bruker公司)进行测试。根据研究内容的不同,测量参数设置略有差异:在物相鉴定时测量角度范围为10°~80°,扫描速度4°/min,步长0.02°;而在结晶度测量时角度范围为67°~69°,扫描速度0.25°/min。为尽可能地减少晶体粒度和择优取向对测量结果的影响,将样品均磨制成粒度为74 μm(200目)以下的粉末。
2. 结果与讨论
2.1 斜硅石及其相对含量表征
2.1.1 拉曼光谱分析
前人研究表明,斜硅石具有19个独立的拉曼光谱谱峰,其中多数与α-石英重合,最特征的也是最强的斜硅石拉曼特征峰位于502 cm-1附近,该峰主要与硅氧四面体组成的四方环中Si—O—Si的对称伸缩-弯曲振动有关,因此常用于确定是否有斜硅石存在[9, 12, 23]。由于石英质玉石中常含有黄色、红色等主要由铁的氧化物(氢氧化物)组成的致色物质,这些杂质矿物会对斜硅石的拉曼光谱产生影响,如赤铁矿在496 cm-1附近具有特征峰。因此,本次研究选取无色或接近无色的样品进行拉曼光谱测试,结果显示不同样品所包含的502 cm-1谱峰的强度差异较大,说明不同样品中斜硅石的相对含量存在差异。样品中的斜硅石含量越高,其拉曼光谱中斜硅石502 cm-1特征峰就越为明显。
斜硅石含量的多少可以根据研究样品的拉曼光谱和X射线粉晶衍射图谱的分析和计算获得。GÖtze等(1998)[9]配制了不同含量比例的斜硅石/α-石英样品,对其进行拉曼光谱测试,发现斜硅石在样品中的相对含量越高,拉曼光谱中502 cm-1/465 cm-1谱峰面积的比值和峰强度的比值也越高。本文利用高斯函数及洛伦兹函数对502 cm-1和465 cm-1进行峰形拟合,分别求出两峰的积分面积比(A502/A465,%)和强度比(I502/I465,%), 见表 1。有必要说明的是,由于部分样品的502 cm-1特征峰较小,无法进行较好的峰形拟合,从而计算得出的积分面积比的误差也相对较大,因此表 1中仅列出了这些样品的两峰强度比I502/I465。
表 1 不同产地石英质玉石样品的拉曼光谱和红外漫反射光谱信息Table 1. Data of Raman spectra and infrared diffuse reflectance spectra of quartzite jade samples from different geographic origins样品产地 样品编号 结构
类型拉曼光谱
峰强度比
I502/I465(%)拉曼光谱
峰面积比
A502/A465(%)红外光谱
强度比
I1095/I1157内蒙古
阿拉善盟
地区ALS-1 纤维状 15.29 15.87 1.746 ALS-2 纤维状 17.27 18.54 1.789 ALS-CH-1 纤维状 16.25 16.47 1.749 ALS-MNS-1 纤维状 19.54 19.63 1.874 ALS-MNS-2 纤维状 14.68 15.24 1.772 ALS-MNS-3 纤维状 16.00 16.13 1.743 ALS-BLMN-1 纤维状 16.54 17.21 1.759 ALS-BLMN-2 纤维状 20.37 22.00 1.724 ALS-KD1-1 纤维状 16.19 16.35 1.837 ALS-KD1-2 粒状 15.30 15.94 1.783 ALS-MNT-1 粒状 12.75 12.50 1.714 ALS-MNT-2 粒状 0 0 1.508 安徽霍山 HSY-60 粒状 2.92 - 1.722 TB1235 粒状 0 0 1.628 广西贺州 HZ-C-030 粒状 2.54 - 1.512 市场购买
(产地不详)AGATE-20 纤维状 16.30 17.62 1.793 AGATE-21 纤维状 17.13 17.93 1.830 AGAM10018 纤维状 4.62 - 1.602 AGAM10019 纤维状 0 0 1.605 注:I502/I465和A502/A465的数据均为每件样品20个测试点的平均
值。个别样品由于502 cm-1特征峰过小,无法准确计算出峰面
积,在表中以“-”表示。将表 1中可进行峰形拟合的样品的I502/I465和A502/A465进行对比可知,两种计算方法得出的结果均相对偏差在3%以内,并且其变化趋势基本相同。因此,考虑到研究样品中的斜硅石含量较低,对斜硅石的502 cm-1特征峰较小的部分样品进行峰形拟合时存在一定困难且误差较大,本文将以拉曼光谱的502 cm-1/465 cm-1峰强度比I502/I465来表示斜硅石含量相对大小的变化。
2.1.2 红外漫反射光谱分析

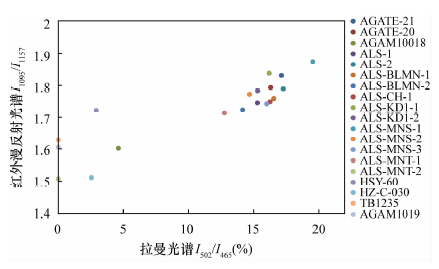

斜硅石在石英质玉石中的相对含量变化同样可对红外漫反射光谱产生影响。Hardgrove(2013)[12]对含有不同比例斜硅石的石英质玉石样品进行红外漫反射光谱分析,发现1095 cm-1与1157 cm-1两处谱线强度比(记作I1095/I1157)会随着斜硅石含量的改变而发生明显的变化。本文对19件研究样品进行红外漫反射光谱测试并计算其红外漫反射光谱强度比值 I1095/I1157(表 1),再将样品测试数据投点绘制成“红外漫反射光谱 I1095/I1157与拉曼光谱I502/I465散点分布图”(图 1)。由图 1可知,当拉曼光谱中的502 cm-1与465 cm-1峰强度比I502/I465>12%时,红外漫反射光谱中的I1095/I1157比值与其呈较明显的正相关关系;而当502 cm-1与465 cm-1两峰的强度比I502/I465<5%时,两者的相关性较弱。
2.1.3 X射线衍射分析
斜硅石的主要特征d值为4.43、4.35、3.11、2.88[7]。根据布拉格公式λ=2dsinθ,上述各d值对应的2θ分别为19.92°、20.27°、28.72°、30.97°。
根据拉曼光谱和红外漫反射光谱的测试结果,选取7件斜硅石相对含量不同的典型样品切除围岩并研磨成74 μm以下的粉末,进行X射线粉晶衍射测试(图 2)。由图 2可知,样品中斜硅石的衍射峰强度普遍较弱,说明样品中斜硅石的含量普遍较低。一些研究[9, 12]通过对比两种计算结果发现,拉曼光谱测试所获得的斜硅石含量更接近于真实值,并认为这种差异可能是因为X射线衍射对于纳米尺度的斜硅石无法产生连续的布拉格散射,而拉曼光谱的微小光斑对纳米尺度的斜硅石的短程有序结构反应灵敏所致。由于样品的X射线衍射分析获得的斜硅石的衍射峰普遍较弱,因此本文主要采用拉曼光谱的计算结果来表征样品中斜硅石相对含量的变化。

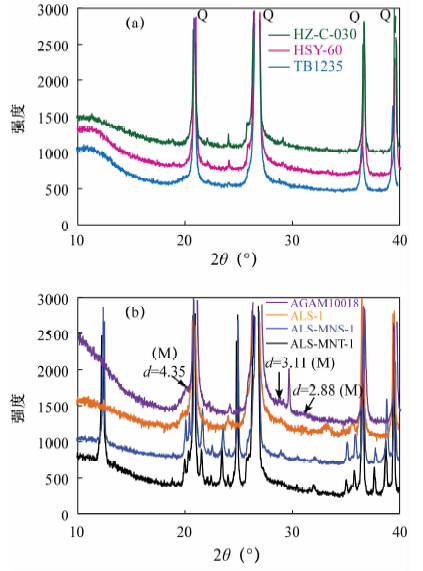

图 2 不同斜硅石含量样品的X射线粉晶衍射图谱:(a)斜硅石衍射峰未出现或不明显; (b)斜硅石衍射峰较为明显Q—α-石英衍射峰; M—斜硅石衍射峰。Figure 2. XRD patterns of typical samples with different moganite contents: (a) XRD patterns with less obvious or without diffraction peaks of moganite; (b) XRD patterns with relatively obvious diffraction peaks of moganite2.2 斜硅石相对含量与石英质玉石结晶度的关系

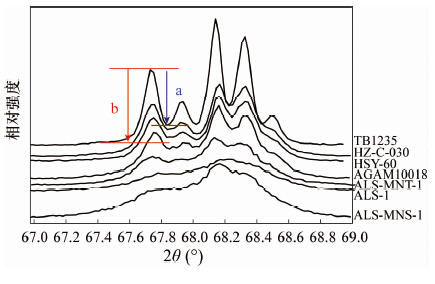

X射线衍射技术同样可以用来测量矿物的结晶度。结晶度可以描述为结晶的完全程度或完整程度,其中结晶的完全程度是指物质中非晶体与晶体的相对比例,而结晶的完整程度是指物质中内部质点排列的规则程度以及结构缺陷的多少[24]。本次研究样品的X射线粉晶衍射图谱中无非晶体散射峰存在,所以本文所指的结晶度主要是石英质玉石结晶完整程度的体现。已有研究[25, 26]表明,X射线粉晶衍射图谱中67°~69°范围内的五指衍射峰可用于计算石英质玉石的结晶度指数(CI),计算公式为:CI=10·F·a/b。式中的a、b值可由位于67.74°附近、对应d(2132)=0.13844 nm衍射峰测量得出(图 3);F为比例因子,不同衍射仪的F值一般不同,需要用标准样品进行标定(一般为纯净无杂质的人工水晶,其CI值为10)。本文所选用的标准样品是由一个无色透明、内部基本无任何包裹体的水晶研磨而成的粉末。根据上述公式计算,得出本次结晶度计算公式中比例因子F=1.179。7件典型样品的结晶度指数见图 4中各点的纵坐标。

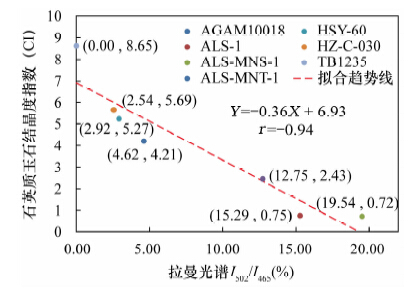

结合拉曼光谱和X射线粉晶衍射的计算结果,分别对7件X射线衍射测试样品的502 cm-1/465 cm-1谱峰强度比I502/I465和石英质玉石结晶度指数进行投点,绘制了“I502/I465-石英结晶度指数”散点分布图(图 4)。结果显示,无论是粒状结构还是纤维状结构的石英质玉石,其中斜硅石的相对含量与样品结晶度的关系有着共同的规律,即502 cm-1/465 cm-1峰强度比值(I502/I465)越大,斜硅石的相对含量越高,样品的结晶度越低。通过Excel软件对数据进行线性回归分析,石英质玉石的结晶度指数(Y)与502 cm-1/465 cm-1峰强度比值(X)之间的变化规律大致符合负相关关系:Y=-0.36X+6.93,相关系数r=-0.94。
2.3 斜硅石相对含量对石英质玉石结晶度影响的理论解释
石英质玉石中斜硅石的相对含量与石英质玉石结晶度之间的负相关关系,可以从晶体结构的角度进行解释。斜硅石的晶体结构可以看作是由左形α-石英与右形α-石英的(1011) 面晶格面网平行斜硅石晶体(101) 面交替堆叠而成,而自然界中无双晶存在的石英大多全部是由左形α-石英或右形α-石英组成。由此推测,尺度大多为纳米级的斜硅石微晶在α-石英中的出现可以视作一种结构缺陷,在一定程度上破坏了α-石英中质点规则排列所形成的长程有序结构,使以α-石英为主要成分的石英质玉石的结晶完整程度降低,从而使体现这种完整程度的结晶度指数下降。因此,图 4中能够表征斜硅石相对含量的I502/I465比值越高,其石英质玉石的结晶度指数越低。
石英质玉石结晶度指数的变化也可以通过X射线衍射图谱直观地表现出来。由于斜硅石相对含量的不同,石英质玉石中α-石英晶体结构的畸变程度也有所差异,这种结构畸变将导致在X射线衍射过程中,本应产生的衍射转化为不同程度的弥散散射。因此,图 3中斜硅石相对含量较高的样品,其衍射峰一般窄且尖锐(如样品TB1235),反之则宽且弥散(如样品ALS-MNS-1)。
不同石英质玉石中斜硅石相对含量的差异可能与其形成环境密切相关。目前,关于α-石英中斜硅石的形成仍存在较多争议,但多数认为斜硅石是在α-石英结晶的过程中形成的,而α-石英既可从流体中直接结晶,也可通过“opal-A→opal-CT/opal-C→隐晶质石英”这一序列相变形成[2, 5, 20, 27, 28]。在α-石英结晶过程中,受温度、介质的pH值、SiO2含量、杂质的种类和含量的变化等多种因素影响[1, 16, 19, 20],α-石英的结晶过程可能会发生改变,左形α-石英与右形α-石英沿(1011) 面方向的晶格面网沿一定方向交替堆叠排列,从而促成了斜硅石的结晶和生长。
3. 结论
在利用无损测试方法分析石英质玉石中斜硅石的相对含量方面,现有研究大多依靠拉曼光谱和红外光谱,而对石英结晶度的定量分析则主要借助X射线衍射技术。本文利用拉曼光谱、红外光谱和X射线衍射这三种宝玉石检测领域较为常用的测试方法,对我国4个代表性产地产出的不同颜色、不同结构类型的石英质玉石中斜硅石的相对含量差异进行了探讨,并在对比分析斜硅石相对含量与石英质玉石结晶度的过程中发现了两者之间的负相关关系,认为拉曼光谱中能够描述斜硅石相对含量变化的502 cm-1/465 cm-1两峰强度比值(X)与石英质玉石的结晶度指数(Y)的负相关关系大致符合线性方程Y=-0.36X+6.93(r=-0.94)。这一结论建立了斜硅石相对含量与石英质玉石结晶度两个不同研究方向的关联性,为判断石英质玉石的结晶程度提供了一种无损的检测方法,也为定性评价石英质玉石的品级、探讨不同产地石英质玉石的形成环境提供了新的借鉴依据。
值得指出的是,由于研究样品数量有限,还需更多的石英质玉石样品的测试数据,以期完善斜硅石的相对含量与石英质玉石结晶度之间的定量关系。
致谢: 感谢中国地质科学院矿产资源研究所蔡剑辉研究员对本文提出的修改建议。 -
图 2 不同斜硅石含量样品的X射线粉晶衍射图谱:(a)斜硅石衍射峰未出现或不明显; (b)斜硅石衍射峰较为明显
Q—α-石英衍射峰; M—斜硅石衍射峰。
Figure 2. XRD patterns of typical samples with different moganite contents: (a) XRD patterns with less obvious or without diffraction peaks of moganite; (b) XRD patterns with relatively obvious diffraction peaks of moganite
表 1 不同产地石英质玉石样品的拉曼光谱和红外漫反射光谱信息
Table 1 Data of Raman spectra and infrared diffuse reflectance spectra of quartzite jade samples from different geographic origins
样品产地 样品编号 结构
类型拉曼光谱
峰强度比
I502/I465(%)拉曼光谱
峰面积比
A502/A465(%)红外光谱
强度比
I1095/I1157内蒙古
阿拉善盟
地区ALS-1 纤维状 15.29 15.87 1.746 ALS-2 纤维状 17.27 18.54 1.789 ALS-CH-1 纤维状 16.25 16.47 1.749 ALS-MNS-1 纤维状 19.54 19.63 1.874 ALS-MNS-2 纤维状 14.68 15.24 1.772 ALS-MNS-3 纤维状 16.00 16.13 1.743 ALS-BLMN-1 纤维状 16.54 17.21 1.759 ALS-BLMN-2 纤维状 20.37 22.00 1.724 ALS-KD1-1 纤维状 16.19 16.35 1.837 ALS-KD1-2 粒状 15.30 15.94 1.783 ALS-MNT-1 粒状 12.75 12.50 1.714 ALS-MNT-2 粒状 0 0 1.508 安徽霍山 HSY-60 粒状 2.92 - 1.722 TB1235 粒状 0 0 1.628 广西贺州 HZ-C-030 粒状 2.54 - 1.512 市场购买
(产地不详)AGATE-20 纤维状 16.30 17.62 1.793 AGATE-21 纤维状 17.13 17.93 1.830 AGAM10018 纤维状 4.62 - 1.602 AGAM10019 纤维状 0 0 1.605 注:I502/I465和A502/A465的数据均为每件样品20个测试点的平均
值。个别样品由于502 cm-1特征峰过小,无法准确计算出峰面
积,在表中以“-”表示。 -
doi: 10.1126/science.255.5043.441 Heaney P J. Structure and Chemistry of the Low-pressure Silica Polymorphs[M]//Heaney P J, Prewitt C T, Gibbs G V. Silica. Washington D C: Mineralogical Society of America, 1994: 1-40.
doi: 10.1127/ejm/4/4/0693 doi: 10.1007/s00410-002-0348-7 刘鑫鑫. 南京六合方山沉积砾石层中玛瑙雨花石矿物学研究[D]. 南京: 南京大学, 2013. Liu X X. The Mineralogical Study of Agates in the Sedimentary Gravel Layers from Fangshan, Liuhe County, Nanjing[D]. Nanjing: Nanjing University, 2013.
Graetsch H. Structural Characteristics of Opaline and Microcrystalline Silica Minerals[M]//Heaney P J, Prewitt C T, Gibbs G V. Silica. Washington D C: Mineralogical Society of America, 1994: 209-232.
doi: 10.1007/BF00307990 doi: 10.1007/s004100050440 doi: 10.1127/0935-1221/2011/0023-2165 doi: 10.1127/0935-1221/2013/0025-2274 doi: 10.1016/j.saa.2013.11.039 doi: 10.2138/am.2014.4589 doi: 10.1002/(ISSN)1521-396X doi: 10.1127/0935-1221/2004/0016-0269 doi: 10.1180/minmag.2009.073.4.551 doi: 10.1016/j.jafrearsci.2009.01.004 doi: 10.2138/am.2007.2184 doi: 10.1080/00387010.2011.610410 doi: 10.2475/ajs.276.9.1120 http://www.cnki.com.cn/Article/CJFDTOTAL-KWYS403.002.htm 谢天琪. 辽宁阜新"战国红"玛瑙致色机理及结构成因研究[D]. 北京: 中国地质大学(北京), 2014. Xie T Q. Study on the Color and Genesis of Zhanguohong Agate from Fuxin, Liaoning Province[D]. Beijing: China University of Geosciences(Beijing), 2014.
-
期刊类型引用(33)
1. 杨洁,阮青锋. 类达碧兹水晶的宝石学特征及达碧兹现象成因. 超硬材料工程. 2025(01): 52-62 . 百度学术
2. 胡修权,张立,张晋,尤大海,李国栋,张朝宏. 石英玻璃气孔成因与原料晶体特征的相关性. 现代矿业. 2024(01): 176-180+212 . 百度学术
3. 余炼钢,郑金宇. “非洲独龙玉”的矿物成分及谱学特征. 光谱学与光谱分析. 2024(06): 1676-1683 . 百度学术
4. 刘淑红,李芬香,康志娟,路峰,徐麟,刘雪婧. “独龙玉”的谱学特征及颜色成因研究. 河北地质大学学报. 2024(05): 1-7 . 百度学术
5. 王振,郭思明,黄仕葵,李知微,周幸,舒子瑶,樊丽鹏,王忠桃. LiF220晶体衍射效率研究. 计量科学与技术. 2024(10): 66-72 . 百度学术
6. 尹希严,狄敬如,顾一露. 新疆黑山筋脉玛瑙的分类及显微特征. 宝石和宝石学杂志(中英文). 2023(02): 21-31 . 百度学术
7. 余炼钢,刘衔宇,陈全莉. “缅绿料”石英质玉的宝石矿物学及谱学表征. 光谱学与光谱分析. 2023(08): 2543-2549 . 百度学术
8. 杨凌岳,鄢圣武,王浩天,张雨婷,王仁云,杨明星,王朝文. 两类南红玛瑙仿制品的光谱学特征. 光谱学与光谱分析. 2022(03): 835-840 . 百度学术
9. 雷芳芳. 硅化木矿物学特征对透明度的影响分析. 绥化学院学报. 2022(05): 156-160 . 百度学术
10. 陈大鹏,戴苏兰,徐速,罗琴凤,石小平,夏玉梅,曲蔚,廖俊. 天然南红和热处理南红鉴别方法研究. 矿物岩石. 2022(02): 1-14 . 百度学术
11. 蒋佳丽. 玉髓和玛瑙中斜硅石含量的分析及意义. 科技创新与应用. 2022(21): 59-62 . 百度学术
12. 张可轩,于海燕,李炳峰,蓝叶. 斜硅石与土耳其蓝玉髓颜色成因的关系. 超硬材料工程. 2022(03): 61-66 . 百度学术
13. 郭梅,王文薇,刘浩,陆卓,尹作为. 一种特殊条带南红玛瑙的拉曼光谱分析. 光谱学与光谱分析. 2021(04): 1271-1275 . 百度学术
14. 徐速,石小平. 含黑色草花状包裹体的南红玛瑙的宝石学特征. 宝石和宝石学杂志(中英文). 2021(03): 29-36 . 百度学术
15. 雷芳芳. 基于拉曼光谱-X射线衍射技术-红外光谱分析云南硅化木和缅甸硅化木的岩石学特征. 福建建材. 2021(09): 12-15 . 百度学术
16. 林君峰,王刚,林枫,许冰,王成云,谢堂堂. 拉曼光谱鉴别天然与染色和田玉. 中国口岸科学技术. 2021(12): 51-57 . 百度学术
17. 吴欣茹,何雪梅. 台湾蓝玉髓的结构特征和成分分析. 中国宝玉石. 2021(S1): 22-31 . 百度学术
18. 张跃峰,丘志力,程银鹰,李志翔,李榴芬,朱茗. 广东省石英质“台山玉”矿物谱学及其标型特征研究. 光谱学与光谱分析. 2020(03): 956-960 . 百度学术
19. 田慧,何雪梅,徐光辉,温嘉宝,杨锷. 阿拉善红玛瑙的的宝石学特征及颜色成因研究. 中国宝玉石. 2020(03): 38-42 . 百度学术
20. 郑金宇,陈涛,陈倩,李梦阳,姚春茂. 西藏“象牙玉”的矿物学及谱学特征. 光谱学与光谱分析. 2020(09): 2908-2912 . 百度学术
21. 宋彦军,李甘雨,张健,陶隆凤,刘云贵,张璐. 黄绿色明矾石玉的矿物学特征及颜色成因研究. 岩矿测试. 2020(05): 709-719 . 本站查看
22. 吴欣茹,何雪梅,陈康琳,汪心怡,申南玉. 台湾蓝玉髓宝石矿物学特征及颜色成因分析. 中国宝玉石. 2020(05): 20-25 . 百度学术
23. 刘冬蕊. 丹东黄色石英质玉的谱学特征研究. 中国宝玉石. 2020(06): 32-39 . 百度学术
24. 鲁智云,何雪梅,林晨露,金芯羽,潘彦玫. 基于色度学-拉曼光谱特征鉴定北红和南红玛瑙. 光谱学与光谱分析. 2019(07): 2153-2159 . 百度学术
25. 黄文清,金绪广,左锐,晁东娟,杨桂群,薛盼,陈小军,张锦雯. 天然与合成紫晶的红外和偏振拉曼光谱鉴定特征. 岩矿测试. 2019(04): 403-410 . 本站查看
26. 吴莉娟. 珠宝玉石鉴定中的红外光谱技术应用研究. 明日风尚. 2018(14): 382 . 百度学术
27. 王艳娟,张源,孟妍娇. 珠宝玉石鉴定中红外光谱技术的应用研究. 文物鉴定与鉴赏. 2018(12): 84-85 . 百度学术
28. 秦宏宇,刘瑞. 激光拉曼技术的珠宝成分检测. 激光杂志. 2017(07): 40-43 . 百度学术
29. 招博文,戴珏,汤红云,黄国芳,吕晓瑜,涂彩. 天然与染色处理玉髓的光谱分析. 上海计量测试. 2017(05): 2-8+12 . 百度学术
30. 武志魁,栾欣,宝日玛. 基于太赫兹时域光谱的混合晶体特性研究. 资源与产业. 2017(04): 28-32 . 百度学术
31. 胡衍良. 关于珠宝玉石鉴定中的红外光谱技术应用. 科技创新导报. 2017(06): 93-94 . 百度学术
32. 张妮,林春明. X射线衍射技术应用于宝石鉴定-合成及晶体结构研究进展. 岩矿测试. 2016(03): 217-228 . 本站查看
33. 张勇,周丹怡,陈华,陆太进,柯捷. 应用同步辐射技术解析黄色-红色石英质玉石中的致色矿物. 岩矿测试. 2016(05): 513-520 . 本站查看
其他类型引用(22)
