Quick Measurement of Thickness of Tin Coating on Metal by Laser Ablation Inductively Coupled Plasma-Mass Spectrometry
-
摘要: 激光剥蚀电感耦合等离子体质谱法(LA-ICP-MS)应用于测定金属镀锡层的厚度时激光脉冲能量的大小及其稳定性会影响分析结果的准确度。本文采用一款自制的皮秒激光剥蚀固体进样系统(psLA), 与ICP-MS联用建立了一种测定金属镀锡层厚度的方法。在激光脉冲能量为12 μJ, 散焦距离为625 μm的条件下采集锡和镀锡层基材元素检测同位素的时间分辨图, 根据提出的边界确定规则确定了剥蚀镀锡层的时间, 同时根据厚度标准片计算单位脉冲剥蚀量。该方法的单位脉冲剥蚀量为88 nm/pulse, 厚度分辨率为0.40 μm, 应用于测定钢镀锡厚度标准片、铜镀锡厚度标准片、有涂层马口铁和镀锡不锈钢带等样品, 测定值与认定值的最大偏差为0.5 μm。本方法避免了激光脉冲能量的不稳定使得单位脉冲剥蚀量发生变化的问题, 提高了镀层厚度测定的准确度, 适用于各种形态、各种规格金属镀层厚度的测定, 也可应用于生命科学、考古、环境、司法等领域。
-
关键词:
- 镀锡层 /
- 涂层 /
- 厚度 /
- 皮秒激光剥蚀(psLA) /
- 电感耦合等离子体质谱法

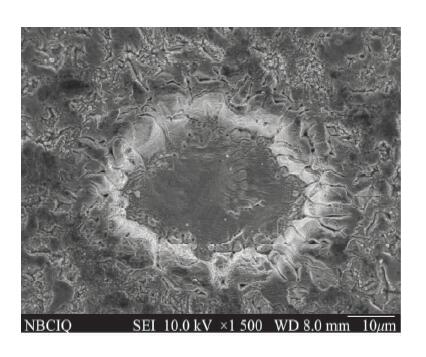

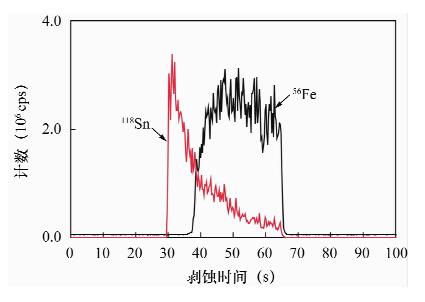

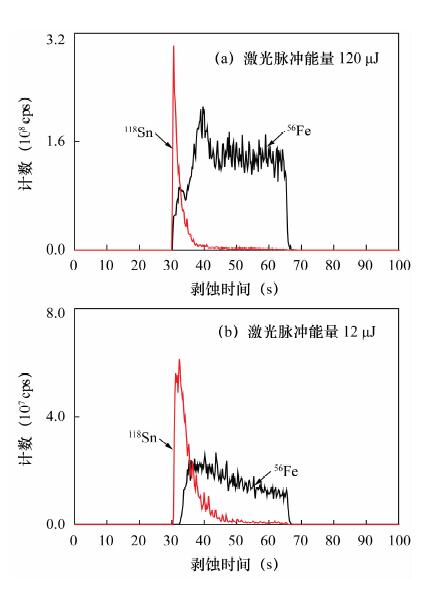

Abstract: Thickness analysis of tin coating on metal by Laser Ablation Inductively Coupled Plasma-Mass Spectrometry (LA-ICP-MS) is affected by the laser pulse energy and its stability. A method has been proposed for quick measurement of thickness of tin coating on metal using a self-made picosecond laser ablation system coupled with Inductively Coupled Plasma Mass Spectrometry. Laser ablation was carried out using pulse energy of 12 μJ and defocus distance of 625 μm. Time resolved spectra (TRS) of 118Sn and measured isotopes of the main elements in substrate were acquired, the time of ablation of zinc coating was gained according to the relationship of these TRS, the ablation rate was calculated by thickness standard sheet, and thickness of tin coating could be measured quickly. Ablation rate of tin coating was 88 nm/pulse and depth solution was 0.40 μm. The thickness standard sheet and practical sample, including tinplate with paint coating and tinned stainless steel strip, were analyzed by this method. The maximum deviation between the found values and the certified values was 0.5 μm. This method avoids the instability of ablation rate which results in the change of ablation amounts of one pulse. This method improves the accuracy and is suitable for the thickness measurement of metal coating of different types, and could be used in fields such as life sciences, archaeology, environment, and judicial expertise. -
冈底斯弧背断隆带东段广泛发育燕山期岩浆作用。Ding等[1]利用独居石Th-Pb定年和绢云母40Ar/39Ar定年限定了该带淡色花岗岩年龄分布在130~140 Ma之间；翟庆国等[2-3]利用全岩K-Ar法和锆石U-Pb法测定了南木林县折无地区二云母花岗岩和冈底斯中段淡色花岗岩年龄分别93.4 Ma和133.9±0.9 Ma；杨德明等[4]、和钟铧等[5]利用SHRIMP 锆石U-Pb法分别测定了措麦地区含石榴子石二云母花岗岩、桑巴区后碰撞花岗岩类年龄为123.4 Ma、117~121 Ma；高一鸣等[6]、费光春等[7]、崔晓亮等[8]利用锆石U-Pb法分别测定亚贵拉石英斑岩、洞中拉花岗斑岩和石英斑岩年龄为126.7~130.6 Ma、124.4±1.9 Ma、126.9±1.1 Ma。杜欣等[9]、连永牢等[10-12]、唐菊兴等[13]认为念青唐古拉地区存在与燕山晚期中酸性侵入岩浆活动有关的钨-钼-铜-铅-锌-银矿床成矿系列，但尚未开展成矿时代研究。因此，与燕山期岩浆活动有关的成矿时限仍然是需要解决的重大问题。
巴嘎拉东铅锌矿床位于冈底斯弧背断隆带上的蒙亚啊—龙玛拉矿集区内，矿床成因类型应属于岩浆热液有关的石英脉型铅锌矿床，整体地质勘查和科学研究程度均较低，成矿时代尚未拟定。矿区广泛侵位的黑云母花岗岩与矿化密切相关，本文通过详细的钻孔和平硐编录，确认巴嘎拉东矿区Pb-Zn矿化发生于岩体侵位之后，对黑云母花岗岩开展了LA-ICP-MS锆石U-Pb年代学研究，其侵位时代代表了矿区成矿时代上限。此外，利用锆石微量元素组成对岩体形成温度及其形成时的构造环境予以探讨。该项工作对于提升矿床整体研究程度以及总结蒙亚啊—龙玛拉矿集区成岩成矿时间规律具有较为重要的价值。
1. 矿区地质概况
矿区地层出露简单，主要为一套凝灰岩和第四系。由于矿床地质勘查和科研工作程度极低，该套凝灰岩的时代和地层归属尚不明确。矿区侵入岩主要为黑云母花岗岩，出露于北部和中部(图 1)。钻孔和平硐编录结果显示，黑云母花岗岩发育较强的硅化、白云母化和黄铁矿化，与成矿关系密切。矿区构造形式以断层为主，分别为北东向F1断层、北北西向F2断层和北西向F3断层，三组断层与成矿关系均不大。铅锌矿体主要赋存于黑云母花岗岩与凝灰岩接触的强硅化部位，矿体产出位置距离二者直接接触部位常具有一定的距离。目前，矿区范围内已经圈定7条铅锌矿(化)体，以Pb-1号矿体规模最大，该矿体亦为矿床主采矿体。Pb-1号矿体形态呈脉状，地表北西-南东向展布(图 1)，沿走向控制长度约175 m，平均厚度约8 m；矿体倾向南西，倾角整体较缓，多为23°~30°之间。矿体中矿石矿物简单，主要为方铅矿、闪锌矿、黄铁矿，少量黄铜矿；脉石矿物以石英为主，少量绿帘石、绿泥石、阳起石、白云母和方解石等。矿石构造以浸染状构造为主，其次为脉状、团斑状和条带状；矿石结构主要为结晶作用形成的半自形晶-他形晶结构，其他结构包括交代结构、固溶体分离结构等。矿床围岩蚀变主要为硅化、绿帘石化、绿泥石化、白云母化和角岩化，以强硅化与铅锌成矿关系最为密切。
![]()
图 1 西藏巴嘎拉东铅锌矿床地质简图(据普查报告修改)Figure 1. Geological sketch map of the Bagaladong Pb-Zn deposit,Tibet (Modified after prospecting report)2. 样品采集与U-Pb定年测试
2.1 样品采集和处理
用于锆石U-Pb年代学和微量元素地球化学测试的黑云母花岗岩样品取自Pb-1号矿体的ZK001钻孔。黑云母花岗岩为中粒花岗结构、块状构造，新鲜面呈浅肉红色(图 2a)，硅化较强的部位呈灰白色(图 2b)。如图 2c、d所示，岩石主要由石英(35%~40%)、钾长石(30%~35%)、斜长石(20%~25%)、黑云母(约10%)以及少量的锆石等副矿物组成。显微镜下观察可见石英交代钾长石形成的显微文象结构(图 2e)；部分岩石中可见半自形黄铁矿(图 2c~e)以及流体蚀变所形成的片状或放射状白云母集合体(图 2f)。
![]()
图 2 西藏巴嘎拉东铅锌矿床黑云母花岗岩特征(正交偏光)a—新鲜黑云母花岗岩手标本特征；b—强硅化黑云母花岗岩手标本特征；c、d—黑云母花岗岩主要矿物组成；e—石英交代钾长石形成的显微文象结构；f—黑云母花岗岩中热液蚀变白云母特征。Qtz—石英；Kf—钾长石；Pl—斜长石；Bt—黑云母；Ms—白云母；Py—黄铁矿。Figure 2. Characteristics of the biotite granite from the Bagaladong Pb-Zn deposit,Tibet (cross-polarized light)黑云母花岗岩破碎至自然粒度，经摇床、淘洗、电磁及重力分选，分离出锆石单矿物，再由双目镜下挑纯，将分选出的锆石清洗后制成环氧树脂样品靶，将锆石磨制抛光后用于阴极发光(CL)、LA-ICP-MS锆石U-Pb年代学和微量元素测试。
2.2 U-Pb年代定年方法
锆石LA-ICP-MS U-Pb年代学和微量元素分析测试于中国地质大学(北京)地质过程与矿产资源国家重点实验室矿床地球化学微区分析室完成。ICP-MS仪器为美国产Thermo Fisher X-Series Ⅱ型四极杆电感耦合等离子体质谱仪，激光剥蚀系统为美国产Geolas 193准分子固体进样系统。测试过程中，对锆石进行激光剥蚀的斑束直径为32 μm，频率为8 Hz，激光剥蚀以He作为载气，Ar为补偿气。采用美国国家标准参考物质NIST610对仪器进行最佳化，并将其作为微量元素含量测定的外标。定年外标采用标准锆石91500，监控样品采用标准锆石GJ-1。每5个样品测试点测定两次锆石91500标样，每个样品点的信号采集时间为100 s，其中前20 s为背景信号采集时间，样品信号采集时间为50 s[14]。测试完成后，应用软件ICPMSDataCal对分析数据进行处理，具体方法可参阅文献[15]。
3. U-Pb定年结果与分析
3.1 锆石U-Pb年龄
本次研究对黑云母花岗岩分选出来的锆石进行了14个点位的LA-ICP-MS锆石U-Pb年代学和微量元素地球化学测试工作，测试结果分别列于表 1和表 2中。阴极发光图像(图 3)显示，锆石颗粒整体较为规则，晶形较好，多为短柱状，个别为长柱状。锆石粒度介于80~150 μm之间，锆石颗粒长宽比值多介于2.5：1~2：1之间，个别颗粒长宽比值可达到5：1。阴极发光图像显示所有锆石均具有较为清晰的振荡环带结构，具有岩浆成因锆石的特征[16]。测试过程中尽量避开锆石中的包体、残留的核部以及锆石的裂隙处，从而达到最优的效果。
表 1 巴嘎拉东铅锌矿床黑云母花岗岩锆石U-Pb年代学测试结果Table 1. Isotopic data of U-Pb age determinations on zircon of biotite granite form the Bagaladong Pb-Zn deposit样品号(LQLZK6-828) 元素含量(μg/g) Th/U 同位素比值 年龄(Ma) Th U 206Pb/238U 1σ 207Pb/235U 1σ 207Pb/206Pb 1σ 206Pb/238U 1σ 207Pb/235U 1σ 207Pb/206Pb 1σ 01 287.80 384.40 0.70 0.02017 0.00038 0.13056 0.00932 0.04653 0.00344 129 2 125 8 33 161 02 226.10 424.20 0.50 0.01972 0.00035 0.14227 0.01447 0.05257 0.00572 126 2 135 13 309 248 03 686.50 1961.80 0.30 0.01965 0.00027 0.14187 0.00571 0.05198 0.00216 125 2 135 5 283 94 04 346.50 721.10 0.50 0.01920 0.0003 0.11689 0.00632 0.04373 0.00237 123 2 112 6 - - 05 325.90 806.00 0.40 0.02093 0.00032 0.14655 0.00741 0.05041 0.00261 134 2 139 7 213 116 06 605.30 640.90 0.90 0.02096 0.00030 0.13141 0.00713 0.04531 0.00261 134 2 125 6 - - 07 274.80 564.40 0.50 0.02036 0.00028 0.13611 0.00649 0.04823 0.00242 130 2 130 6 109 124 08 689.20 731.20 0.90 0.01987 0.00031 0.12872 0.00710 0.04670 0.00258 127 2. 123 6 35 126 09 1430.00 3073.80 0.50 0.02003 0.00023 0.14262 0.00489 0.05093 0.00172 128 2 135 4 239 78 10 384.10 779.20 0.50 0.02062 0.00032 0.15072 0.00798 0.05275 0.00288 132 2 143 7 317 126 11 427.60 1452.70 0.30 0.01968 0.00029 0.14429 0.00638 0.05263 0.00231 126 2 137 6 322 100 12 722.80 1301.20 0.60 0.01996 0.00024 0.13887 0.00646 0.04997 0.00231 127 2 132 6 195 107 13 835.20 3603.90 0.20 0.01945 0.00021 0.14361 0.00523 0.05315 0.00200 124 1 136 5 345 81 14 471.50 1534.00 0.30 0.01961 0.00023 0.13675 0.00535 0.05033 0.00201 125 2 130 5 209 88 注：“-”表示误差数据予以剔除。 表 2 巴嘎拉东铅锌矿床黑云母花岗岩锆石微量元素组成及锆石Ti温度计算结果Table 2. Trace elements compositions and results of crystallization temperture of zircons from the biotite granite in Bagaladong Pb-Zn deposit测定点号 含量(×10-6) 温度(℃) La Ce Pr Nd Sm Eu Gd Tb Dy Ho Er Tm Yb Lu Y Ti 01 <0.05 16.29 <0.05 1.45 3.47 0.19 22.70 8.60 110.87 43.40 190.88 40.65 367.17 64.80 1234.25 3.67 728.6 02 0.29 7.20 0.17 1.50 5.10 0.10 29.30 11.40 143.37 54.90 244.49 52.50 489.30 84.65 1583.56 3.45 723.1 03 0.07 20.40 0.10 2.19 6.96 0.19 52.39 24.10 330.88 133.74 618.50 135.65 1225.10 214.50 3889.87 0.60 593.9 04 <0.05 9.48 0.07 1.40 4.48 0.10 32.90 13.44 182.40 72.69 323.20 71.09 634.70 111.20 2077.46 - - 05 <0.05 7.69 0.07 1.38 4.20 0.06 29.76 13.50 179.69 72.79 331.60 71.50 639.10 115.80 2101.87 5.10 759.2 06 1.40 35.00 0.96 6.05 7.45 0.40 31.69 10.85 127.00 48.79 213.10 44.88 403.80 74.18 1419.66 5.90 773.3 07 7.00 25.50 2.88 15.40 7.37 0.60 33.20 10.97 132.18 51.85 226.35 46.98 429.90 78.30 1447.80 7.20 792.8 08 <0.05 28.50 0.10 2.95 5.49 0.20 36.90 13.50 168.40 63.80 281.10 58.40 512.96 91.47 1830.68 3.15 715.3 09 61.68 210.76 29.99 161.20 64.56 2.08 119.40 30.20 303.10 107.95 460.80 95.87 865.70 155.58 3099.90 107.89 1160.1 10 <0.05 7.85 0.10 2.45 5.90 0.07 37.59 15.57 200.47 79.10 355.55 76.20 687.59 124.96 2289.77 7.40 795.3 11 <0.05 7.10 0.05 1.47 6.35 0.09 49.30 21.67 296.10 120.78 560.29 121.30 1098.76 197.25 3508.10 0.90 619.1 12 <0.05 13.50 0.19 3.89 10.16 0.19 71.96 28.28 346.06 137.10 586.60 120.86 1049.20 189.35 3841.36 6.10 776.4 13 0.46 7.29 0.35 3.05 10.10 0.10 76.46 35.85 498.28 198.59 915.97 195.47 1748.37 312.50 5720.00 6.07 775.6 14 <0.05 6.57 0.09 1.00 5.48 <0.05 40.30 18.70 256.05 104.10 480.00 103.79 928.78 172.18 3029.50 1.20 639.1 注：球粒陨石标准化数据值据Sun等[17]，“-”表示低于检出限数据。 ![]()
图 3 巴嘎拉东铅锌矿床黑云母花岗岩锆石的阴极发光(CL)图像Figure 3. CL images of biotite granite from the Bagaladong Pb-Zn deposit,Tibet由表 1可见，锆石U含量为226.1~1430 μg/g，平均值551.0 μg/g，Th含量为384.4~3603.9 μg/g，平均值1284.2 μg/g；Th/U值为0.2~0.9，平均值0.5，与岩浆成因锆石的Th/U值大于0.1的结果一致，亦表明所测试的锆石为岩浆锆石。利用Isoplot 4.12对锆石测年数据进行谐和曲线的投影及206Pb/238U加权平均年龄计算。在206Pb/238U-207Pb/235U谐和图上(图 4a)，所有数据点均分布于谐和曲线上或其附近区域内，得到锆石206Pb/238U加权平均年龄为129.1±2.3 Ma(MSWD=1.5)，表明巴矿区黑云母花岗岩岩体侵位于早白垩世中期。
![]()
图 4 巴嘎拉东黑云母花岗岩(a)锆石U-Pb年龄谐和图与(b)锆石稀土元素配分模式图Figure 4. (a) Zircon U-Pb concordia diagram and (b) Chondrite-normalized REE patterns for biotite granite from the Bagaladong Pb-Zn deposit3.2 锆石微量元素组成
由表 2可见，黑云母花岗岩锆石稀土元素总量变化范围较大，稀土元素总量σREEs=870.62~4002.93 μg/g，平均值1888.81 μg/g；轻稀土元素总量σLREEs=13.21~530.28 μg/g，平均值61.90 μg/g；重稀土元素总量σHREEs=849.16~3981.54 μg/g，平均值1826.91 μg/g；轻重稀土元素比值为0.01~0.25，平均值0.04。计算得到锆石稀土元素δCe值为1.20~701.77，平均值117.04，δEu值为0.01~0.12，平均值0.04。稀土元素配分模式图解显示(图 4b)，黑云母花岗岩锆石的稀土配分模式与典型岩浆锆石配分模式一致，即具有轻稀土亏损、重稀土富集的左倾配分模式，明显的铈正异常和铕负异常特征[16, 18]。
4. 成岩时代与成岩温度讨论
4.1 成岩时代及其对燕山期成矿作用的限定意义
矿化与蚀变特征表明，巴嘎拉东铅锌矿床成矿作用与黑云母花岗岩关系密切，Pb-Zn矿化应发生于岩体侵位之后，矿床黑云母花岗岩的成岩年龄代表了矿床成矿时代的上限。因此，矿床成矿时代应略晚于129.1 Ma。区域上，早白垩世的酸性岩浆岩侵位事件亦有报道，主要表现为一系列淡色白云母或二云母花岗岩[1-3]、二云母花岗岩[4]、黑云母花岗岩[5]；巴嘎拉东矿床东部的亚贵拉铅锌矿区石英斑岩成岩时代介于127.8~129.3 Ma之间[6]；费光春等[7]和崔晓亮等[8]分别对洞中拉矿床花岗斑岩和石英斑岩进行了锆石U-Pb年代学测试，结果显示二者成岩时代分别为124.4 Ma和126.9 Ma。由此可见，冈底斯弧背断隆带东段的念青唐古拉地区早白垩世岩浆作用并非偶然事件，可能具有较广泛发育的特征。需说明的是，除巴嘎拉东黑云母花岗岩与成矿关系较为明显之外，其他该时期的侵入岩体是否形成矿化尚不明确。不少研究认为冈底斯弧背断隆带东段存在燕山期中、晚期与酸性侵入岩有关的Pb-Zn矿床[7, 9-13]，然而有明确时代约束的矿床(点)基本未见报道。巴嘎拉东矿床成矿黑云母花岗岩成岩时代的厘定，揭示了冈底斯弧背断隆带东段的确存在燕山期成矿作用，这对于区域上寻找该时期成矿事件提供了理论依据。
4.2 锆石微量元素与成岩温度讨论
锆石部分微量元素是源岩性质和形成过程的提供重要的地球化学信息[19]，锆石Th /U值区分岩浆、变质和热液锆石的标志[18]，巴嘎拉东矿床黑云母花岗岩锆石Th/U值分布在0.6~7.4之间(表 1)，与典型岩浆成因锆石(Th/U>0.1)[20]一致。前述锆石稀土配分曲线为轻稀土亏损、重稀土富集的左倾配分模式、Ce正异常和Eu负异常(图 4b)，进一步证实为岩浆锆石，因此锆石结晶温度可以反映成岩温度。利用锆石微量元素Ti含量计算岩石形成温度近年来得到较为广泛的应用[21-22]。经过大量实验测试和热力学计算，锆石Ti温度计的计算公式最终被Ferry等[23]修订为log(10-6Tiin-zircon)=(5.711±0.072)-(4800±86)/T(K)-logαSiO2+logαTiO2。前人研究表明，体系中石英存在时αSiO2≈1；在典型岩浆温度范围内，硅酸盐熔体中αTiO2≈0.6[24]。巴嘎拉东黑云母花岗岩中存在大量石英(图 3)，可取αSiO2值为1。依据公式计算得到锆石结晶温度列于表 2，其中点09温度为1160.1℃，超过锆石U-Pb体系的封闭温度(900~1100℃)[25]，予以剔除。其余锆石结晶温度在593.9~795.3℃之间，且多在700℃以上，平均温度值为724.3℃。
5. 结论
巴嘎拉东铅锌矿区黑云母花岗岩与矿化关系密切，本文利用LA-ICP-MS技术对黑云母花岗岩的锆石微量元素进行研究，锆石微量元素稀土配分模式表现为与典型岩浆锆石相似的轻稀土亏损、重稀土富集的左倾配分模式；计算得到锆石δCe和δEu值分别为1.20~701.77、0.01~0.12，同样显示了岩浆锆石特征，利用锆石Ti元素温度计算出矿区黑云母花岗岩锆石结晶温度分布在593.9~795.3℃之间，平均温度为724.3℃，岩浆锆石的结晶温度在一定程度上反映了黑云母花岗岩的成岩温度。
此外，采用LA-ICP-MS锆石U-Pb年代学测试获得成矿黑云母花岗岩的年龄为129.1±2.3 Ma，与前人获得的念青唐古拉地区早白垩世岩浆侵位时代一致，推测可能形成于班公湖—怒江洋闭合后的碰撞造山挤压阶段。巴嘎拉东矿区Pb-Zn矿化发生于岩体侵位之后，因此，黑云母花岗岩成岩时代的厘定，限定了冈底斯弧背断隆带东段燕山期成矿作用晚于129.1±2.3 Ma，对于区域上寻找早白垩成矿作用奠定了理论基础。
-
![]()

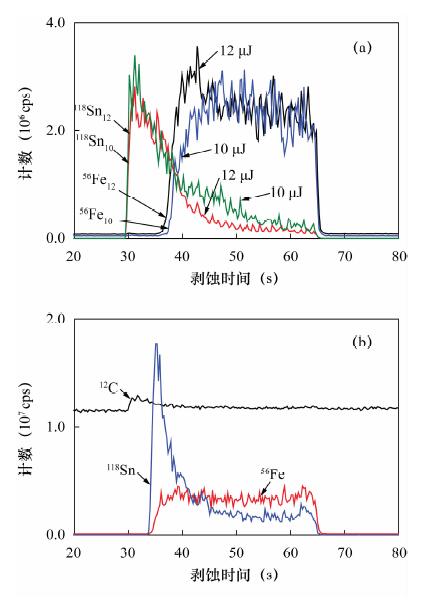

图 4 (a)激光脉冲能量变化对剥蚀时间的影响及(b)有涂层马口铁的时间分辨图
